本技術涉及x射線，具體為一種x射線管組件的陰極結構。

背景技術：

1、x射線管芯組件是ct機的主要核心器件，x射線管芯組件是工作在高電壓下的真空二極管，一般情況下，陰極高壓電纜和x射線管芯組件的陰極端相連接是x射線管組件產生x射線的必要組成部分，電纜通過陰極端為x射線管芯提供的負高壓，使x射線管芯組件內的電子云向陽極區域快速運動，從而達到產生x射線的目的。

2、然而，傳統方式中，高壓電纜與陰極端的接線方式是簡易的一對一插拔式接口連接，即連接之后無法移動，而傳統的插拔式連接的接觸位置在多次受熱及冷卻后，會出現虛接的現象，容易造成x射線管芯組件打火拉弧現象，安全性不高。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種x射線管組件的陰極結構，能夠解決上述技術問題。

3、(二)技術方案

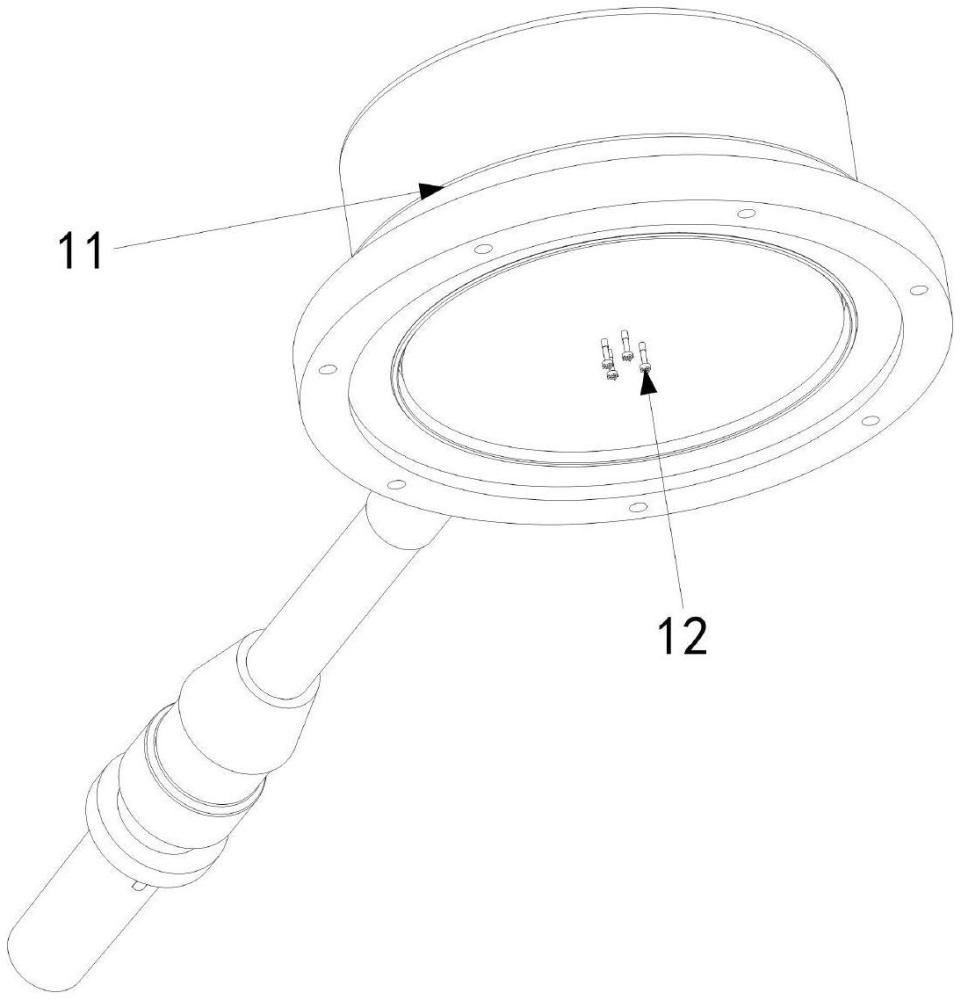

4、為解決上述技術問題，本實用新型提供如下技術方案：一種x射線管組件的陰極結構，包括管芯陰極端、設置在所述管芯陰極端上的高壓電纜盤以及與所述高壓電纜盤電連接的多根導電體，其特征在于，所述多根導電體設置在所述高壓電纜盤和所述管芯陰極端之間，所述管芯陰極端設置有與所述多根導電體對應的多個導電區域，其中所述導電體中可伸縮設置有導電觸針，且所述導電觸針與所述導電區域電連接。

5、進一步的，所述導電體內沿其長度方向設有收容凹槽，所述收容凹槽內設有擠壓彈簧，所述導電觸針的一端延伸設有收容在所述收容凹槽內的導電延伸桿，其中所述擠壓彈簧的一端支撐在所述收容凹槽的頂壁，所述擠壓彈簧的另一端支撐在所述導電延伸桿的頂端。

6、進一步的，所述收容凹槽的內壁設有卡置塊，所述卡置塊將所述收容凹槽分為第一收容凹槽和處于所述第一收容凹槽下方的第二收容凹槽，其中所述導電延伸桿的頂端設有處于第一收容凹槽內且被所述卡置塊卡住的卡置部，所述擠壓彈簧處于所述第一收容凹槽內，所述擠壓彈簧的一端設置在所述第一收容凹槽的頂壁，所述擠壓彈簧的另一端設置在所述卡置部中。

7、進一步的，所述第一收容凹槽的頂壁與所述卡置塊之間的距離比所述擠壓彈簧處于正常狀態下的長度小。

8、進一步的，所述卡置塊呈圓環狀，所述卡置部呈圓形狀，其中所述卡置部的外徑大于所述卡置塊的內孔的孔徑。

9、進一步的，所述第一收容凹槽和所述第二收容凹槽呈圓柱狀，所述導電延伸桿呈圓柱狀，其中所述卡置部的外徑小于所述第一收容凹槽的孔徑，所述第二收容凹槽的孔徑大于所述導電延伸桿的外徑。

10、進一步的，所述導電觸針呈圓柱狀，所述導電觸針的外徑大于所述第二收容凹槽的孔徑。

11、進一步的，所述導電區域設有多個凹孔，所述導電觸針設有插設在所述多個凹孔內的多個凸尖。

12、進一步的，所述導電觸針遠離所述導電體的底端設有凸起部，所述多個凸尖間隔設置在所述凸起部的底端。

13、進一步的，所述凸起部呈圓柱狀，其中所述凸起部的外徑大于所述導電觸針的外徑。

14、(三)有益效果

15、與現有技術相比，本實用新型提供了一種x射線管組件的陰極結構，具備以下有益效果：本實用新型所公開的x射線管組件的陰極結構包括管芯陰極端、設置在管芯陰極端上的高壓電纜盤以及與高壓電纜盤電連接的多根導電體，其中多根導電體設置在高壓電纜盤和管芯陰極端之間，管芯陰極端設置有與多根導電體對應的多個導電區域，導電體中可伸縮設置有導電觸針，且導電觸針與導電區域電連接。通過上述方式，本實用新型所公開的x射線管組件的陰極結構的導電觸針可伸縮設置，而導電觸針與管芯陰極端的導電區域電連接，使得電纜和管芯陰極端的接觸穩定，使導電觸針可根據受熱及冷卻來改變伸縮狀態，不會出現虛接現象，不容易造成x射線管芯打火拉弧現象，安全性相對較高。

技術特征：

1.一種x射線管組件的陰極結構，包括管芯陰極端、設置在所述管芯陰極端上的高壓電纜盤以及與所述高壓電纜盤電連接的多根導電體，其特征在于，所述多根導電體設置在所述高壓電纜盤和所述管芯陰極端之間，所述管芯陰極端設置有與所述多根導電體對應的多個導電區域，其中所述導電體中可伸縮設置有導電觸針，且所述導電觸針與所述導電區域電連接。

2.根據權利要求1所述的x射線管組件的陰極結構，其特征在于，所述導電體內沿其長度方向設有收容凹槽，所述收容凹槽內設有擠壓彈簧，所述導電觸針的一端延伸設有收容在所述收容凹槽內的導電延伸桿，其中所述擠壓彈簧的一端支撐在所述收容凹槽的頂壁，所述擠壓彈簧的另一端支撐在所述導電延伸桿的頂端。

3.根據權利要求2所述的x射線管組件的陰極結構，其特征在于，所述收容凹槽的內壁設有卡置塊，所述卡置塊將所述收容凹槽分為第一收容凹槽和處于所述第一收容凹槽下方的第二收容凹槽，其中所述導電延伸桿的頂端設有處于第一收容凹槽內且被所述卡置塊卡住的卡置部，所述擠壓彈簧處于所述第一收容凹槽內，所述擠壓彈簧的一端設置在所述第一收容凹槽的頂壁，所述擠壓彈簧的另一端設置在所述卡置部中。

4.根據權利要求3所述的x射線管組件的陰極結構，其特征在于，所述第一收容凹槽的頂壁與所述卡置塊之間的距離比所述擠壓彈簧處于正常狀態下的長度小。

5.根據權利要求3所述的x射線管組件的陰極結構，其特征在于，所述卡置塊呈圓環狀，所述卡置部呈圓形狀，其中所述卡置部的外徑大于所述卡置塊的內孔的孔徑。

6.根據權利要求3所述的x射線管組件的陰極結構，其特征在于，所述第一收容凹槽和所述第二收容凹槽呈圓柱狀，所述導電延伸桿呈圓柱狀，其中所述卡置部的外徑小于所述第一收容凹槽的孔徑，所述第二收容凹槽的孔徑大于所述導電延伸桿的外徑。

7.根據權利要求3所述的x射線管組件的陰極結構，其特征在于，所述導電觸針呈圓柱狀，所述導電觸針的外徑大于所述第二收容凹槽的孔徑。

8.根據權利要求3所述的x射線管組件的陰極結構，其特征在于，所述導電區域設有多個凹孔，所述導電觸針設有插設在所述多個凹孔內的多個凸尖。

9.根據權利要求8所述的x射線管組件的陰極結構，其特征在于，所述導電觸針遠離所述導電體的底端設有凸起部，所述多個凸尖間隔設置在所述凸起部的底端。

10.根據權利要求9所述的x射線管組件的陰極結構，其特征在于，所述凸起部呈圓柱狀，其中所述凸起部的外徑大于所述導電觸針的外徑。

技術總結
本技術公開了一種X射線管組件的陰極結構，包括管芯陰極端、設置在管芯陰極端上的高壓電纜盤以及與高壓電纜盤電連接的多根導電體，多根導電體設置在高壓電纜盤和管芯陰極端之間，管芯陰極端設置有與多根導電體對應的多個導電區域，其中導電體中可伸縮設置有導電觸針，且導電觸針與導電區域電連接。通過上述方式，本技術所公開的X射線管組件的陰極結構的導電觸針可伸縮設置，而導電觸針與管芯陰極端的導電區域電連接，使得電纜和管芯陰極端的接觸穩定，使導電觸針可根據受熱及冷卻來改變伸縮狀態，不會出現虛接現象，不容易造成X射線管芯打火拉弧現象，安全性相對較高。

技術研發人員：彭杰,王璞,關用,陳美恩
受保護的技術使用者：科納森（廣東）醫學影像科技有限公司
技術研發日：20240710
技術公布日：2025/4/28
