本技術屬于鋼帶鎧裝機，具體為一種緊湊型線纜用鋼帶鎧裝機。

背景技術：

1、鋼帶鎧裝機是電線電纜廠成纜電力電纜、塑力電纜、控制電纜的必用設備，鎧裝材料為銅帶、鋼帶以及鋁帶等，在進行緊湊型線纜加工的過程中，需要用到鋼帶鎧裝機，而緊湊型線纜加工用鋼帶鎧裝機在使用的過程中，在進行進線操作時，進線的高度與機體進口高度不同，導致進線會與機體進口產生摩擦而造成線纜外部磨損，降低了加工的質量，從而不便于達到更好的實用性。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本實用新型提供一種緊湊型線纜用鋼帶鎧裝機，有效的解決了緊湊型線纜加工用鋼帶鎧裝機在使用的過程中，在進行進線操作時，進線的高度與機體進口高度不同，導致進線會與機體進口產生摩擦而造成線纜外部磨損，降低了加工的質量，從而不便于達到更好的實用性的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種緊湊型線纜用鋼帶鎧裝機，包括支撐底架，所述支撐底架的四角邊均貫穿開設有固定安裝孔，支撐底架的頂部固定安裝有鋼帶鎧裝機本體，鋼帶鎧裝機本體的一側進口外側安裝有調節定位組件，調節定位組件包括定位框，且定位框的一側與鋼帶鎧裝機本體的進口處固定連接，定位框遠離鋼帶鎧裝機本體的一側為開口式結構，定位框靠近鋼帶鎧裝機本體的一側開設有圓形口，且圓形口的直徑大小與鋼帶鎧裝機本體進口的直徑相同，圓形口的圓心與鋼帶鎧裝機本體進口的圓心重合。

3、優選的，所述定位框的內部對稱設置有定位輪，定位輪的兩側中部均固定安裝有軸桿，定位框的兩側均固定安裝有條形框，條形框的內部轉動安裝有雙向螺桿，雙向螺桿的外側對稱螺紋安裝有螺紋活動套，螺紋活動套靠近定位框的一側中部均固定安裝有連接軸承，定位框的兩側均貫穿開設有條形槽，且軸桿遠離定位輪的一端活動貫穿于條形槽并與連接軸承轉動連接。

4、優選的，所述定位框的上方設置有定位架，且定位架的兩端底部分別與兩個條形框的頂部固定連接，定位架的內部設置有第一傳動輪與第二傳動輪，第一傳動輪與第二傳動輪之間套設有傳動帶，第一傳動輪的內部固定貫穿安裝有第一傳動桿，且第一傳動桿的頂部活動貫穿并延伸至定位架的頂部，第一傳動桿的頂部固定安裝有調節盤，第一傳動桿的底部活動貫穿于其中一個條形框并與其中一根雙向螺桿的頂部固定連接，第二傳動輪的內部固定貫穿安裝有第二傳動桿，且第二傳動桿的頂部與定位架的內部頂端轉動連接，第二傳動桿的底部活動貫穿于另一個條形框并與另一根雙向螺桿的頂部固定連接。

5、優選的，所述螺紋活動套遠離連接軸承的一側固定安裝有定位滑塊，條形框遠離定位框的一側對稱貫穿開設有定位滑槽，且定位滑塊滑動貫穿安裝于定位滑槽的內部。

6、與現有技術相比，本實用新型的有益效果是：

7、1)在工作中，通過設置的支撐底架、固定安裝孔、鋼帶鎧裝機本體以及調節定位組件的互相作用，能夠使得緊湊型線纜加工用鋼帶鎧裝機在使用的過程中，在進行進線操作時，便于使得進線的高度與機體進口高度齊平，避免進線與機體進口產生摩擦而造成線纜外部磨損的情況發生，提高了加工的質量，從而便于達到更好的實用性；

8、2)在工作中，通過設置的定位滑塊以及定位滑槽的互相作用，能夠使得螺紋活動套在移動時，便于達到更好的穩定性，從而確保了調節定位組件能夠穩定的進行工作。

技術特征：

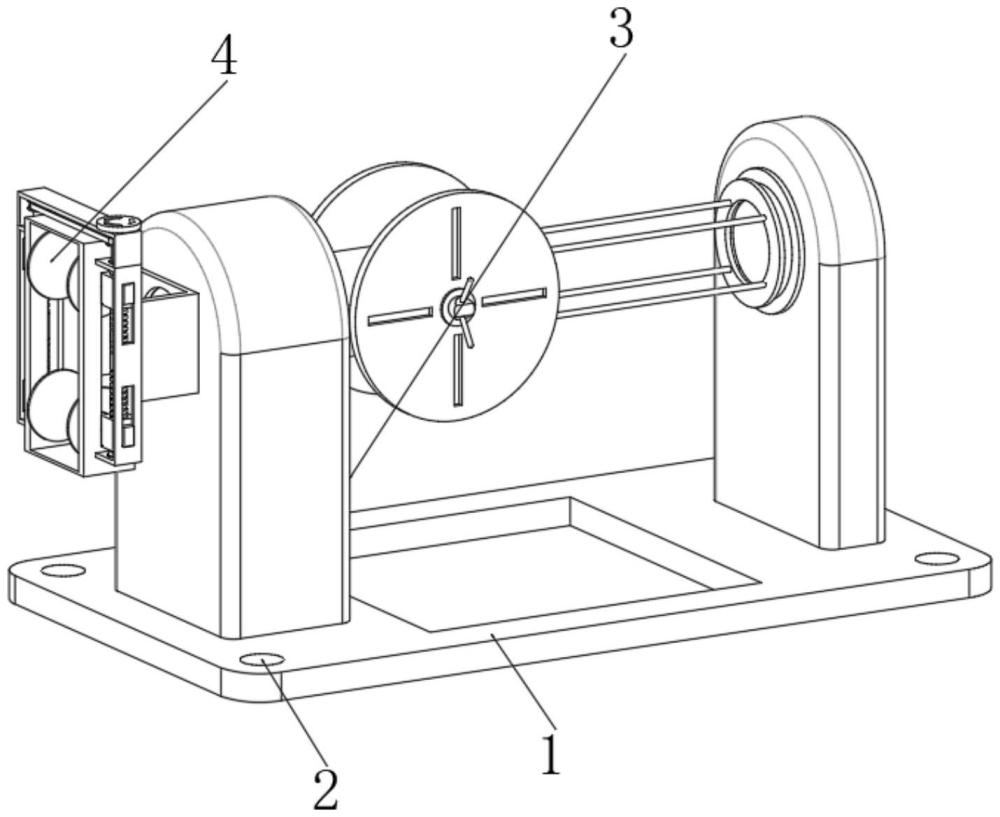

1.一種緊湊型線纜用鋼帶鎧裝機，包括支撐底架(1)，其特征在于：所述支撐底架(1)的四角邊均貫穿開設有固定安裝孔(2)，支撐底架(1)的頂部固定安裝有鋼帶鎧裝機本體(3)，鋼帶鎧裝機本體(3)的一側進口外側安裝有調節定位組件(4)，調節定位組件(4)包括定位框(5)，且定位框(5)的一側與鋼帶鎧裝機本體(3)的進口處固定連接，定位框(5)遠離鋼帶鎧裝機本體(3)的一側為開口式結構，定位框(5)靠近鋼帶鎧裝機本體(3)的一側開設有圓形口(6)，且圓形口(6)的直徑大小與鋼帶鎧裝機本體(3)進口的直徑相同，圓形口(6)的圓心與鋼帶鎧裝機本體(3)進口的圓心重合。

2.根據權利要求1所述的一種緊湊型線纜用鋼帶鎧裝機，其特征在于：所述定位框(5)的內部對稱設置有定位輪(7)，定位輪(7)的兩側中部均固定安裝有軸桿(8)，定位框(5)的兩側均固定安裝有條形框(9)，條形框(9)的內部轉動安裝有雙向螺桿(10)，雙向螺桿(10)的外側對稱螺紋安裝有螺紋活動套(11)，螺紋活動套(11)靠近定位框(5)的一側中部均固定安裝有連接軸承(12)，定位框(5)的兩側均貫穿開設有條形槽(13)，且軸桿(8)遠離定位輪(7)的一端活動貫穿于條形槽(13)并與連接軸承(12)轉動連接。

3.根據權利要求2所述的一種緊湊型線纜用鋼帶鎧裝機，其特征在于：所述定位框(5)的上方設置有定位架(14)，且定位架(14)的兩端底部分別與兩個條形框(9)的頂部固定連接，定位架(14)的內部設置有第一傳動輪(15)與第二傳動輪(16)，第一傳動輪(15)與第二傳動輪(16)之間套設有傳動帶(17)，第一傳動輪(15)的內部固定貫穿安裝有第一傳動桿(18)，且第一傳動桿(18)的頂部活動貫穿并延伸至定位架(14)的頂部，第一傳動桿(18)的頂部固定安裝有調節盤(19)，第一傳動桿(18)的底部活動貫穿于其中一個條形框(9)并與其中一根雙向螺桿(10)的頂部固定連接，第二傳動輪(16)的內部固定貫穿安裝有第二傳動桿(20)，且第二傳動桿(20)的頂部與定位架(14)的內部頂端轉動連接，第二傳動桿(20)的底部活動貫穿于另一個條形框(9)并與另一根雙向螺桿(10)的頂部固定連接。

4.根據權利要求2所述的一種緊湊型線纜用鋼帶鎧裝機，其特征在于：所述螺紋活動套(11)遠離連接軸承(12)的一側固定安裝有定位滑塊(21)，條形框(9)遠離定位框(5)的一側對稱貫穿開設有定位滑槽(22)，且定位滑塊(21)滑動貫穿安裝于定位滑槽(22)的內部。

技術總結
本技術涉及鋼帶鎧裝機技術領域，且公開了一種緊湊型線纜用鋼帶鎧裝機，解決了緊湊型線纜加工用鋼帶鎧裝機在使用的過程中，在進行進線操作時，進線的高度與機體進口高度不同，導致進線會與機體進口產生摩擦而造成線纜外部磨損，降低了加工的質量，從而不便于達到更好的實用性的問題，其包括支撐底架，支撐底架的頂部固定安裝有鋼帶鎧裝機本體，鋼帶鎧裝機本體的一側進口外側安裝有調節定位組件；本技術，能夠使得緊湊型線纜加工用鋼帶鎧裝機在使用的過程中，在進行進線操作時，便于使得進線的高度與機體進口高度齊平，避免進線與機體進口產生摩擦而造成線纜外部磨損的情況發生，提高了加工的質量，從而便于達到更好的實用性。

技術研發人員：傅高峰,王偉
受保護的技術使用者：鎮江科斯特機械設備有限公司
技術研發日：20240709
技術公布日：2025/4/28
