本公開涉及連接器，更具體地，本公開涉及交錯插針連接器。

背景技術：

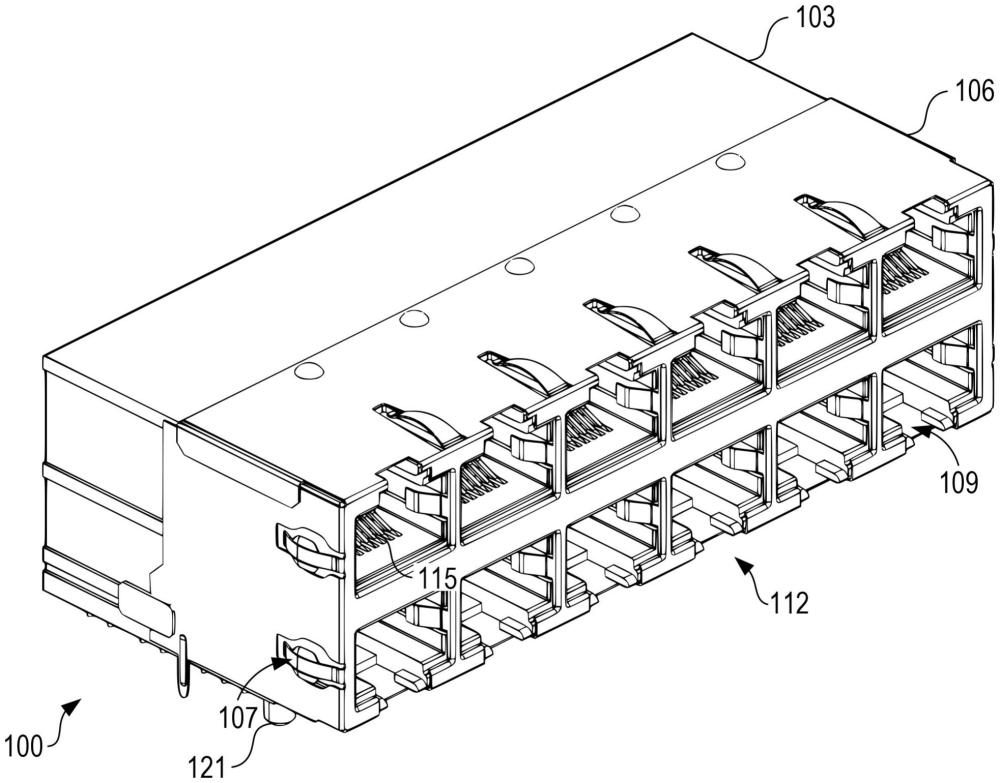

1、磁性插座(magnetic?jacks)、模塊化插座(modular?jacks、modjacks)、以及類似的連接器包括一個或多個端口能夠收容譬如利用一rj11或rj45連接器的一以太網連接件(connection)。磁性插座、模塊化插座、以及相似的連接器包括：各種電路板、印刷電路板(pcb)、集成電路(ic)或類似的基板，位于接近于彼此，采用磁性元件和線路(circuitry)用于處理通過一連接器傳輸的信號和/或電力(比如，以太網供電或poe)。連接器中的多個導電的基板的接近程度引起外部(alien)近端串擾(near-end?crosstalk，next)以及其它潛在類型的信號干擾。在1gbe和更低的數據速度下，外部近端串擾通常對數據傳輸具有最小的影響。然而，隨著數據速度增加(比如，2.5gbe、5gbe、10gbe、以及更高)，外部近端串擾會阻礙數據信號完整性并削弱一以太網啟用(ethernet-enabled)的設備的性能。

技術實現思路

1、公開針對一種具有用于改善的性能的一交錯插針布置的連接器的各種實施例。在一第一方面，一種連接器說明為包括：多個基板，位于接近于彼此，其中，所述多個基板中的至少一個包括：一第一緣和與所述第一緣相反的一第二緣；多個第一緣插針，位于接近所述第一緣，其中，一第一子組的第一緣插針位于與所述第一緣相距的一第一距離處，以及一第二子組的第一緣插針位于與所述第一緣相距的與所述第一距離不同的一第二距離處；以及多個第二緣插針，位于接近所述第二緣，其中，一第一子組的第二緣插針位于與所述第二緣相距的一第一距離處，以及一第二子組的第二緣插針位于與所述第二緣相距的與所述第一距離不同的一第二距離處。

2、所述多個基板中的至少一個為一印刷電路板(pcb)。所述第一子組的第一緣插針中的各插針具有比所述第二子組的第一緣插針中的各插針的直徑小的一直徑。所述第一子組的第二緣插針中的各插針具有比所述第二子組的第二緣插針中的各插針的直徑大的一直徑。所述第一緣插針和所述第二緣插針中的各插針位于一通孔內。

3、所述連接器還能包括：多個第一通孔，位于接近所述第一緣，具有一第一直徑，其中，所述第一子組的第一緣插針位于所述多個第一通孔內；以及多個第二通孔，位于接近所述第一緣，具有與所述第一直徑不同的一第二直徑，其中，所述第二子組的第一緣插針位于所述多個第二通孔內。

4、在另外的方面，所述連接器還能包括：多個第一通孔，位于接近所述第二緣，具有一第一直徑，其中，所述第一子組的第二緣插針位于所述多個第一通孔內；以及多個第二通孔，位于接近所述第二緣，具有與所述第一直徑不同的一第二直徑，其中，所述第二子組的第二緣插針位于所述多個第二通孔內。

5、所述連接器還能包括：多個端口端子，連結于所述基板，配置成與一外部連接器的一殼體接合。所述多個基板中的每一個能包括連結于所述多個端口端子中的一個端口端子的導電跡線，其中，所述第一緣插針和所述第二緣插針將所述導電跡線連結于下游的磁性元件。所述多個端口端子的數量能為四個、六個或八個，以及所述外部連接器能為一rj45連接器。

6、所述第一子組的第一緣插針中的各插針能相對所述第二子組的第一緣插針中的各插針具有一第一預定偏移，其中，所述第一預定偏移為選定用于最佳性能的一預定距離，以及所述第一子組的第二緣插針中的各插針能具有相對所述第二子組的第二緣插針中的各插針具有一第二預定偏移，其中，所述第二預定偏移為選定用于最佳性能的一預定距離。

7、在一第二方面，一種連接器說明為包括：多個基板，位于接近于彼此，其中，所述多個基板中的至少一個包括：一第一緣和與所述第一緣相反的一第二緣；以及多個第一緣插針，位于接近所述第一緣，其中，一第一子組的第一緣插針位于與所述第一緣相距的一第一距離處，以及一第二子組的第一緣插針位于與所述第一緣相距的與所述第一距離不同的一第二距離處。

8、所述連接器還能包括：多個第二緣插針，位于接近所述第二緣，其中，一第一子組的第二緣插針位于與所述第二緣相距的一第一距離處；一第二子組的第二緣插針位于與所述第二緣相距的與所述第一距離不同的一第二距離處。所述多個基板中的至少一個能為一印刷電路板(pcb)。

9、所述第一子組的第一緣插針中的各插針能具有比所述第二子組的第一緣插針中的各插針的直徑小的一直徑。所述第一子組的第二緣插針中的各插針能具有比所述第二子組的第二緣插針中的各插針的直徑大的一直徑。所述第一緣插針和所述第二緣插針中的各插針能位于一通孔內。

10、所述連接器還能包括：多個第一通孔，位于接近所述第一緣，具有一第一直徑，其中，所述第一子組的第一緣插針位于所述多個第一通孔內；以及多個第二通孔，位于接近所述第一緣，具有與所述第一直徑不同的一第二直徑，其中，所述第二子組的第一緣插針位于所述多個第二通孔內。

11、在一些方面，所述連接器還能包括：多個第一通孔，位于接近所述第二緣，具有一第一直徑，其中，所述第一子組的第二緣插針位于所述多個第一通孔內；以及多個第二通孔，位于接近所述第二緣，具有與所述第一直徑不同的一第二直徑，其中，所述第二子組的第二緣插針位于所述多個第二通孔內。

12、所述連接器還能包括：多個端口端子，連結于所述基板，配置成與一外部連接器的一殼體接合。所述多個基板中的每一個能包括連結于所述多個端口端子中的一個端口端子的導電跡線，其中，所述第一緣插針和所述第二緣插針將所述導電跡線連結于下游的磁性元件。所述多個端口端子的數量能為四個、六個或八個，以及所述外部連接器能為一rj45連接器。所述第一子組的第一緣插針中的各插針能相對所述第二子組的第一緣插針中的各插針具有一第一預定偏移，其中，所述第一預定偏移為選定用于最佳性能的一預定距離，以及所述第一子組的第二緣插針中的各插針能具有相對所述第二子組的第二緣插針中的各插針具有一第二預定偏移，其中，所述第二預定偏移為選定用于最佳性能的一預定距離。

13、在一第三方面，一種連接器說明為包括一基板，所述基板包括：多個第一緣插針，位于接近一第一緣，為一交錯布置，其中，一第一子組的第一緣插針位于與所述第一緣相距的一第一距離處，以及一第二子組的第一緣插針位于與所述第一緣相距的與所述第一距離不同的一第二距離處。

技術特征：

1.一種連接器，包括：

2.根據權利要求1所述的連接器，其中，

3.根據權利要求1所述的連接器，其中，

4.根據權利要求1或3所述的連接器，其中，

5.根據權利要求1所述的連接器，其中，

6.根據權利要求1所述的連接器，還包括：

7.根據權利要求1或6所述的連接器，還包括：

8.根據權利要求1所述的連接器，還包括：

9.根據權利要求8所述的連接器，其中，

10.根據權利要求1所述的連接器，其中，

11.根據權利要求1所述的連接器，其中，

12.一種連接器，包括：

13.根據權利要求12所述的連接器，還包括：

14.根據權利要求12或13所述的連接器，其中，

15.根據權利要求12或13所述的連接器，其中，

16.根據權利要求15所述的連接器，其中，

17.根據權利要求13所述的連接器，其中，

18.根據權利要求13所述的連接器，還包括：

19.根據權利要求18所述的連接器，還包括：

20.根據權利要求12所述的連接器，還包括：

21.根據權利要求20所述的連接器，其中，

22.根據權利要求21所述的連接器，其中，

23.根據權利要求13所述的連接器，其中：

24.一種連接器，包括一基板，所述基板包括：

技術總結
本公開涉及交錯插針連接器。一種基板包括一第一緣和與所述第一緣相反的一第二緣。多個第一緣插針位于接近所述第一緣，其中，一第一子組的第一緣插針位于與所述第一緣相距的一第一距離處，以及一第二子組的第一緣插針位于與所述第一緣相距的與所述第一距離不同的一第二距離處。多個第二緣插針位于接近所述第二緣，其中，一第一子組的第二緣插針位于與所述第二緣相距的一第一距離處，以及一第二子組的第二緣插針位于與所述第二緣相距的與所述第一距離不同的一第二距離處，由此提供一種具有一交錯插針布置的連接器。

技術研發人員：約翰尼·陳,雅各布·亞歷山大·福隆貝利,哈洛德·K·蘭格,大衛·P·魯尼
受保護的技術使用者：莫列斯有限公司
