本技術涉及防爬錫連接器，尤其是指一種應用于電子煙具有防爬錫功能的連接器組件。

背景技術：

1、由于pogopin鉚口是朝上裸露在外部的，在電子煙上應用的一些pogopin連接器，由于長期處于煙霧及煙油環境時，針頭針管接觸處容易堆塵及受煙油影響，此時常規中空，斜邊，蘑菇頭等結構容易出現接觸性問題，反應在產品上容易出現不出煙或者出煙段段續續情況，現有技術中，通常的電子煙pogopin連接器通常具有以下三種結構：

2、第一種是同軸加焊線孔式，由于空間尺寸限制，焊線孔過小無法滿足大電流通電應用，即產品應用有局限性；

3、第二種是普通同軸式，手工焊線在pogopin尾部，由于焊接直徑為圓形焊接難度最大，很容易出現爬錫不良導致pogopin無法伸縮連接；

4、第三種是同軸有常規有尾環式，雖有尾環防止手工焊線時爬錫導致產品不良，但尾環經熱脹冷縮時容易產品移位失效。

5、因此在現有技術中應用在電子煙中的pogopin連接器具有焊線時爬錫情況的發生，此外，在一些具有防爬錫尾環設置的pogopin連接器中，在其尾環焊線處于高溫時，尾環容易受熱膨脹從而導致焊接效果差的問題。

6、因此，我們提出一種應用于電子煙具有防爬錫功能的連接器組件來解決上述中存在的技術問題。

技術實現思路

1、有鑒于此，本實用新型針之缺失，其主要目的是提供一種應用于電子煙具有防爬錫功能的連接器組件，其作用在于解決上述問題。

2、為實現上述目的，本實用新型采用如下之技術方案：包括針管、針管內部滑動設置的針頭和套設在針頭外部且位于針管內部的彈簧，所述針管的尾端設置有防爬錫組件。

3、作為一種優選方案，所述防爬錫組件包括尾環，所述尾環設置在針管的尾端。

4、作為一種優選方案，所述尾環的截面為t字形，且尾環中部開設有圓形通孔。

5、作為一種優選方案，所述尾環通過中部開設的圓形通孔與針頭的尾端滑動適配貼合相接。

6、作為一種優選方案，所述尾環靠近針管的一端內側開設有排屑槽。

7、作為一種優選方案，所述尾環長度大于所述針頭在針管內部伸縮活動長度。

8、作為一種優選方案，所述針管的上端具有向內側凹伸的鉚口，所述針管通過鉚口限制針頭脫離針管內部。

9、本實用新型與現有技術相比具有明顯的優點和有益效果，具體而言，由上述技術方案可知，其主要是：

10、本裝置通過尾環和排屑槽的疊加作用，在不增加產品成本，在不影響組裝效率的條件下，很好的解決了現有產品中出現的充電電流小，容易爬錫，容易熱脹移位失效的缺點，實用性較強。

11、為更清楚地闡述本實用新型的機構特征和功效，下面結合附圖與具體實施例來對本實用新型進行詳細說明。

技術特征：

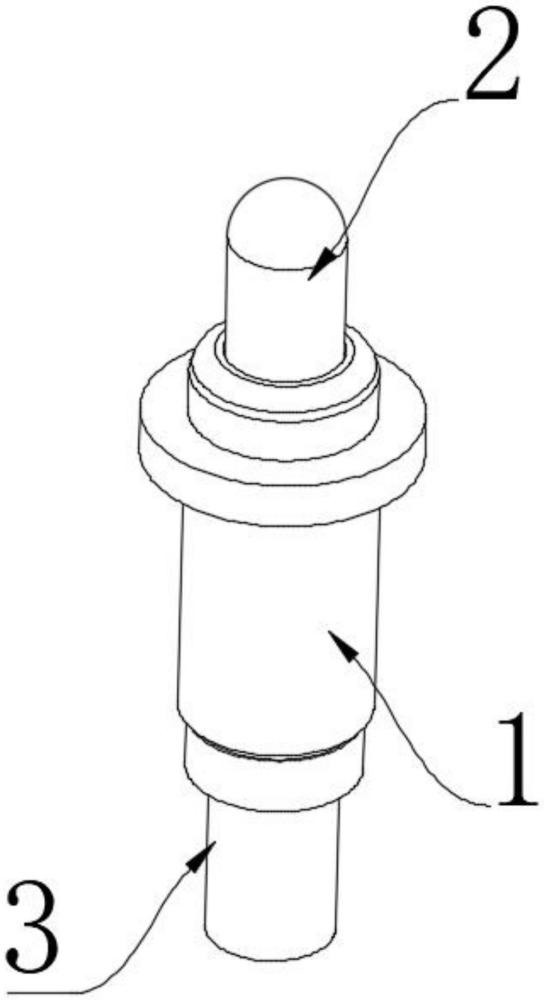

1.一種應用于電子煙具有防爬錫功能的連接器組件，包括針管(1)、針管(1)內部滑動設置的針頭(2)和套設在針頭(2)外部且位于針管(1)內部的彈簧(4)，其特征在于：所述針管(1)的尾端設置有防爬錫組件。

2.根據權利要求1所述的一種應用于電子煙具有防爬錫功能的連接器組件，其特征在于：所述防爬錫組件包括尾環(3)，所述尾環(3)設置在針管(1)的尾端。

3.根據權利要求2所述的一種應用于電子煙具有防爬錫功能的連接器組件，其特征在于：所述尾環(3)的截面為t字形，且尾環(3)中部開設有圓形通孔。

4.根據權利要求3所述的一種應用于電子煙具有防爬錫功能的連接器組件，其特征在于：所述尾環(3)通過中部開設的圓形通孔與針頭(2)的尾端滑動適配貼合相接。

5.根據權利要求2所述的一種應用于電子煙具有防爬錫功能的連接器組件，其特征在于：所述尾環(3)靠近針管(1)的一端內側開設有排屑槽(5)。

6.根據權利要求2所述的一種應用于電子煙具有防爬錫功能的連接器組件，其特征在于：所述尾環(3)長度大于所述針頭(2)在針管(1)內部伸縮活動長度。

7.根據權利要求1所述的一種應用于電子煙具有防爬錫功能的連接器組件，其特征在于：所述針管(1)的上端具有向內側凹伸的鉚口，所述針管(1)通過鉚口限制針頭(2)脫離針管(1)內部。

技術總結
本技術公開一種應用于電子煙具有防爬錫功能的連接器組件，涉及防爬錫連接器技術領域，包括針管、針管內部滑動設置的針頭和套設在針頭外部且位于針管內部的彈簧，所述針管的尾端設置有防爬錫組件。本裝置通過尾環和排屑槽的疊加作用，在不增加產品成本，在不影響組裝效率的條件下，很好的解決了現有產品中出現的充電電流小，容易爬錫，容易熱脹移位失效的缺點，實用性較強。

技術研發人員：金飛
受保護的技術使用者：深圳市愛默斯科技有限公司
技術研發日：20240719
技術公布日：2025/4/28
