本技術涉及電力設備，尤其涉及一種渦流斥力開關手動分閘裝置。

背景技術：

1、目前，電力系統快速開關的渦流斥力開關裝置以其快速切離故障的特點、其應用越來越普及。但是目前渦流斥力開關裝置，沒有真正解決在控制系統失電、控制失效以及渦流斥力線圈故障時完成手動切離開關的目的，這將影響電力系統的穩定運行。

技術實現思路

1、本實用新型的主要目的在于提供一種渦流斥力開關手動分閘裝置，旨在解決現有的技術問題。

2、為實現上述目的，本實用新型提供一種渦流斥力開關手動分閘裝置，包括真空滅弧室，所述真空滅弧室與渦流斥力操作機構一端連接，所述渦流斥力操作機構另一端與合分閘拉桿連接，還包括，

3、分閘軸銷，插設于所述合分閘拉桿上；

4、分閘部件，一端設有轉軸，另一端繞轉軸轉動與分閘軸銷接觸或遠離；以及，

5、控制部件，用于驅動分閘部件轉動。

6、進一步地，所述分閘軸銷貫穿合分閘拉桿且兩端向外延伸，分閘時，所述分閘部件端部與分閘軸銷的延伸段抵接。

7、進一步地，所述控制部件包括與分閘部件抵接的分閘凸輪，所述分閘凸輪安裝于支架上，且所述分閘凸輪通過分閘手柄控制。

8、進一步地，所述轉軸上設有復位彈簧。

9、進一步地，所述分閘部件端部開設有容納合分閘拉桿的卡槽。

10、進一步地，所述分閘部件為分閘板簧。

11、本實用新型的有益效果體現在：

12、本實用新型中，通過操控控制部件，驅使分閘部件帶動合分閘拉桿動作，實現在控制系統失電、控制失效以及渦流斥力線圈故障時，完成手動切離開關的目的，保證電力系統的穩定運行。

技術特征：

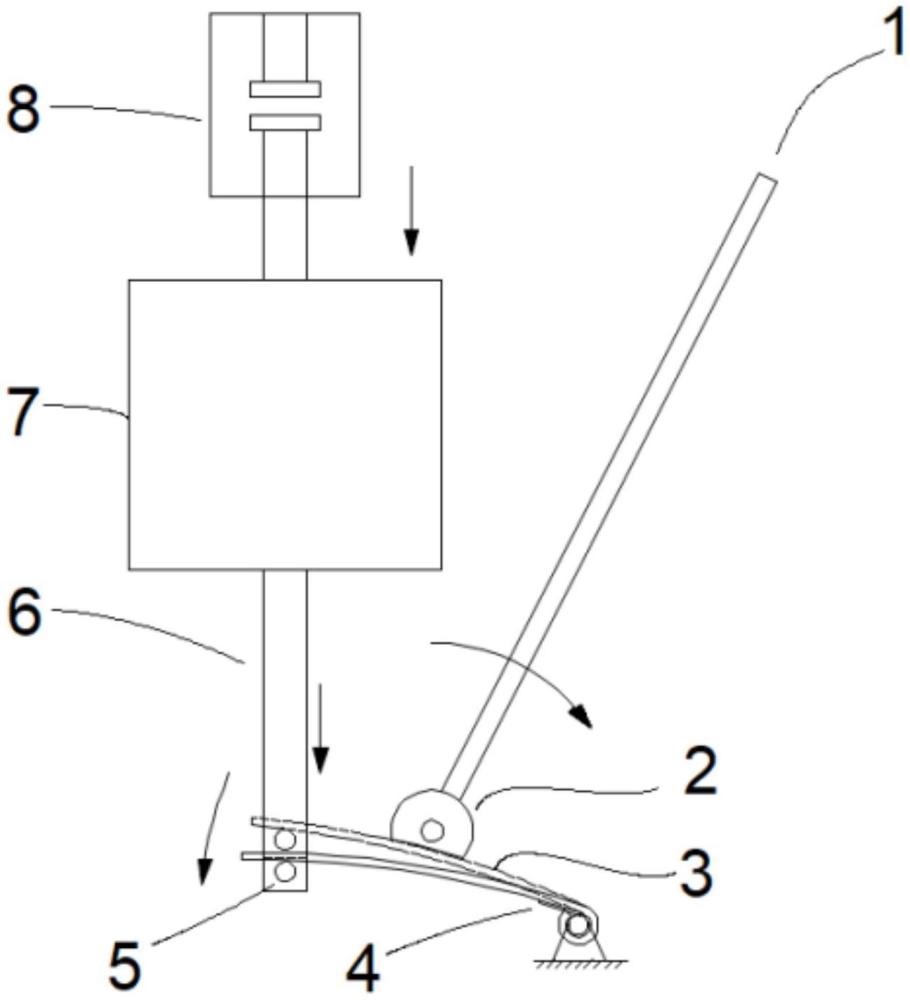

1.一種渦流斥力開關手動分閘裝置，包括真空滅弧室(8)，所述真空滅弧室(8)與渦流斥力操作機構(7)一端連接，所述渦流斥力操作機構(7)另一端與合分閘拉桿(6)連接，其特征在于：還包括，

2.如權利要求1所述的一種渦流斥力開關手動分閘裝置，其特征在于：所述分閘軸銷(5)貫穿合分閘拉桿(6)且兩端向外延伸，分閘時，所述分閘部件端部與分閘軸銷(5)的延伸段抵接。

3.如權利要求1所述的一種渦流斥力開關手動分閘裝置，其特征在于：所述控制部件包括與分閘部件抵接的分閘凸輪(2)，所述分閘凸輪(2)安裝于支架上，且所述分閘凸輪(2)通過分閘手柄(1)控制。

4.如權利要求1所述的一種渦流斥力開關手動分閘裝置，其特征在于：所述轉軸上設有復位彈簧(4)。

5.如權利要求1所述的一種渦流斥力開關手動分閘裝置，其特征在于：所述分閘部件端部開設有容納合分閘拉桿(6)的卡槽。

6.如權利要求1所述的一種渦流斥力開關手動分閘裝置，其特征在于：所述分閘部件為分閘板簧(3)。

技術總結
本技術公開了一種渦流斥力開關手動分閘裝置，包括真空滅弧室，所述真空滅弧室與渦流斥力操作機構一端連接，所述渦流斥力操作機構另一端與合分閘拉桿連接，還包括，分閘軸銷，插設于所述合分閘拉桿上；分閘部件，一端設有轉軸，另一端繞轉軸轉動與分閘軸銷接觸或遠離；以及，控制部件，用于驅動分閘部件轉動；本技術中，通過操控控制部件，驅使分閘部件帶動合分閘拉桿動作，實現在控制系統失電、控制失效以及渦流斥力線圈故障時，完成手動切離開關的目的，保證電力系統的穩定運行。

技術研發人員：董銀東,者永祥,閻對豐,王喆,任海江
受保護的技術使用者：安徽合凱電氣科技股份有限公司
技術研發日：20240717
技術公布日：2025/4/28
