本技術屬于按鍵結構，具體涉及一種多功能音量調節控件結構。

背景技術：

1、音頻設備中通常需要設置音量調節結構，以進行聲音輸出大小的調節。現有的音量調節結構主要包括機械式音量調節結構和電子式音量調節結構，其中，機械式音量調節結構是指用戶通過物理操作以改變音頻信號的增益，從而調節音量的高低。

2、現有的機械式音量調節結構可包括旋鈕，旋鈕包括旋鈕軸，旋鈕軸作為傳遞旋轉力的關鍵組件，旋鈕軸的一側設置有機芯，機芯包括觸點和電阻元件。用戶通過旋轉旋鈕，帶動旋鈕軸同時旋轉并帶動觸點移動，觸點移動以改變電阻值，電阻值的變化導致電路中的電流量發生變化，進而改變音頻設備輸出的電壓信號，音量大小實現調節。

3、然而，現有的音量調節結構的功能較為單一，當音頻設備需要進行多功能操作時，需要設置多個開關構件，多個開關構件容易占用較多的空間。

技術實現思路

1、為了解決所述現有技術的不足，本實用新型提供了一種多功能音量調節控件結構，通過旋轉旋鈕進行音量調節，同時，按壓旋鈕，旋鈕軸通過轉動按壓件按壓開關鍵，旋鈕具有多功能的調節控制作用，進而能夠減少開關構件設置的數量，達到節省空間的效果。

2、本實用新型所要達到的技術效果通過以下技術方面來實現：

3、本實用新型的多功能音量調節控件結構，包括安裝板，所述安裝板上貫穿開設有轉動孔，所述安裝板于所述轉動孔的一側設置有開關鍵；旋鈕，包括旋鈕軸，所述旋鈕軸轉動穿設于所述轉動孔內，所述旋鈕軸的外壁與所述轉動孔的內壁之間形成有活動空間，所述旋鈕軸于所述活動空間內移動以靠近或遠離開關鍵；以及轉動按壓件，設于所述旋鈕與所述開關鍵之間，并與所述安裝板轉動連接，所述轉動按壓件包括接觸端和按壓端，所述旋鈕軸靠近并推動所述接觸端時，所述接觸端相對所述安裝板轉動，所述按壓端按壓所述開關鍵。

4、在一些實現方式中，所述述轉動按壓件包括轉軸，所述轉軸與所述安裝板轉動連接，所述轉軸上設置有轉動按壓塊，所述接觸端和所述按壓端均位于所述轉動按壓塊上。

5、在一些實現方式中，所述安裝板上設置有連接座，所述連接座遠離安裝板的一側開設有凹型孔，所述轉軸穿設于所述凹型孔內，并與所述連接座轉動連接，所述凹型孔內設置有用于限制所述轉軸脫離所述凹型孔的限位塊。

6、在一些實現方式中，所述安裝板的外側設置有外殼，所述外殼上貫穿開設有操作孔，所述旋鈕轉動設置于所述操作孔內，并外突至所述外殼的外側。

7、在一些實現方式中，所述轉動按壓件還包括軸套，所述軸套穿設于所述轉軸上。所述軸套位于所述凹型孔的一側，以限制所述轉軸沿軸線方向穿過所述凹型孔。

8、在一些實現方式中，所述連接座上開設有安裝口，所述開關鍵設于所述安裝口內。

9、在一些實現方式中，所述外殼包括第一殼體和第二殼體，所述第一殼體與所述旋鈕之間設置有用于限制所述旋鈕的移動距離的限位組件。

10、在一些實現方式中，所述限位組件包括骨位，設于所述第一殼體的內壁上；以及限位環，設于所述旋鈕上，所述第一殼體與所述第二殼體蓋合時，所述限位環套設于所述骨位的外側，所述骨位包括限位部，所述限位部與所述限位環之間形成有避讓空間。

11、在一些實現方式中，所述限位部與所述限位環之間的距離為0.2～5mm。

12、在一些實現方式中，所述第一殼體與所述第二殼體之間設置有連接件。

13、綜上所述，本實用新型至少具有以下有益之處：

14、本實用新型提供的多功能音量調節控件結構，轉動旋鈕時，旋鈕能夠對輸出的音量大小進行調節，按壓旋鈕時，旋鈕向轉動按壓件靠近并推動接觸端，接觸端帶動按壓端轉動，按壓端按壓開關鍵。旋鈕處能夠實現音量調節以及開關鍵的開關控制。與現有的音量調節結構相比，旋鈕進行多功能調節和控制，實現操作的多樣化，進而達到減少開關構件設置的數量以節省安裝空間的效果，提高旋鈕使用的靈活性和便捷性。

技術特征：

1.一種多功能音量調節控件結構，其特征在于，包括

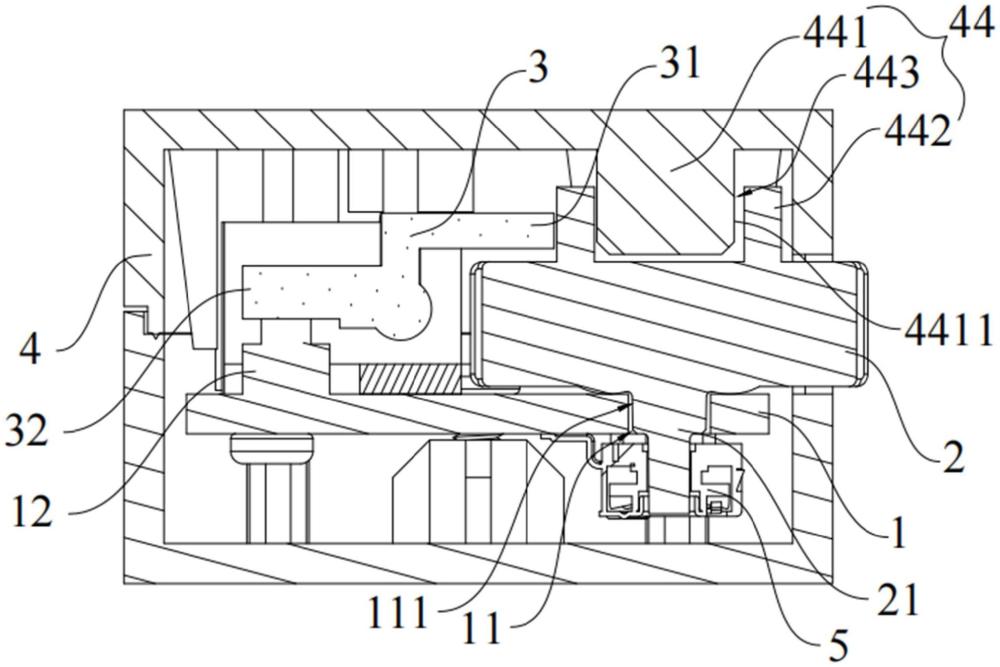

2.根據權利要求1所述的多功能音量調節控件結構，其特征在于，所述轉動按壓件(3)包括轉軸(33)，所述轉軸(33)與所述安裝板(1)轉動連接，所述轉軸(33)上設置有轉動按壓塊(34)，所述接觸端(31)和所述按壓端(32)均位于所述轉動按壓塊(34)上。

3.根據權利要求2所述的多功能音量調節控件結構，其特征在于，所述安裝板(1)上設置有連接座(13)，所述連接座(13)遠離安裝板(1)的一側開設有凹型孔(131)，所述轉軸(33)穿設于所述凹型孔(131)內，并與所述連接座(13)轉動連接，所述凹型孔(131)內設置有用于限制所述轉軸(33)脫離所述凹型孔(131)的限位塊(14)。

4.根據權利要求3所述的多功能音量調節控件結構，其特征在于，所述安裝板(1)的外側設置有外殼(4)，所述外殼(4)上貫穿開設有操作孔(41)，所述旋鈕(2)轉動設置于所述操作孔(41)內，并外突至所述外殼(4)的外側。

5.根據權利要求3所述的多功能音量調節控件結構，其特征在于，所述轉動按壓件(3)還包括軸套(35)，所述軸套(35)穿設于所述轉軸(33)上，所述軸套(35)位于所述凹型孔(131)的一側，以限制所述轉軸(33)沿軸線方向穿過所述凹型孔(131)。

6.根據權利要求3所述的多功能音量調節控件結構，其特征在于，所述連接座(13)上開設有安裝口(132)，所述開關鍵(12)設于所述安裝口(132)內。

7.根據權利要求4所述的多功能音量調節控件結構，其特征在于，所述外殼(4)包括第一殼體(42)和第二殼體(43)，所述第一殼體(42)與所述旋鈕(2)之間設置有用于限制所述旋鈕(2)的移動距離的限位組件(44)。

8.根據權利要求7所述的多功能音量調節控件結構，其特征在于，所述限位組件(44)包括

9.根據權利要求8所述的多功能音量調節控件結構，其特征在于，所述限位部(4411)與所述限位環(442)之間的距離為0.2～5mm。

10.根據權利要求7所述的多功能音量調節控件結構，其特征在于，所述第一殼體(42)與所述第二殼體(43)之間設置有連接件。

技術總結
本技術涉及按鍵結構技術領域，公開了一種多功能音量調節控件結構，包括安裝板，安裝板上貫穿開設有轉動孔，安裝板于轉動孔的一側設置有開關鍵；旋鈕，包括旋鈕軸，旋鈕軸轉動穿設于轉動孔內，旋鈕軸的外壁與轉動孔的內壁之間形成有活動空間，旋鈕軸于活動空間內移動以靠近或遠離開關鍵；以及轉動按壓件，設于旋鈕與開關鍵之間，并與安裝板轉動連接，轉動按壓件包括接觸端和按壓端，旋鈕軸靠近并推動接觸端時，接觸端相對安裝板轉動，按壓端按壓開關鍵。本技術起到具有提高旋鈕使用的功能多樣性以及減少開關構件設置數量的技術效果。

技術研發人員：楊志豪,陳晴,秦宇飛,賴紫龍
受保護的技術使用者：廣東得勝電子有限公司
技術研發日：20240719
技術公布日：2025/4/28
