本技術涉及鏜銑床鏜刀冷卻，具體為一種數控龍門鏜銑床用冷卻機構。

背景技術：

1、鏜銑床是現在加工行業普遍使用的一種加工工具，結合了鏜床和銑床的兩種功能于一體，使加工效率更高、精度更好，極大地提高了產品品質和勞動效率。

2、申請?zhí)枮閏n202221914541.1公開了一種數控鏜銑床用冷卻機構，涉及數控鏜銑床的技術領域；而本實用新型包括鏜銑頭等結構；該通過第一電機傳動u形桿轉動，使第二電機及冷卻管沿水平方向調節安裝角度，然后通過第二電機傳動蝸桿、蝸輪轉動，并通過第二齒輪傳動半面齒輪轉動，繼而通過轉軸傳動被夾持安裝的冷卻管沿豎直方向旋轉調節安裝角度，使用和調節方便。該申請具體使用時，存在著一些不足，如：冷卻水沖出時，無法均勻覆蓋整個鏜刀，然后就是也無法對準鏜刀與工件的加工處，使得冷卻效果較差。

技術實現思路

1、本實用新型旨在解決現有技術或相關技術中存在的技術問題之一。

2、為此，本實用新型所采用的技術方案為：

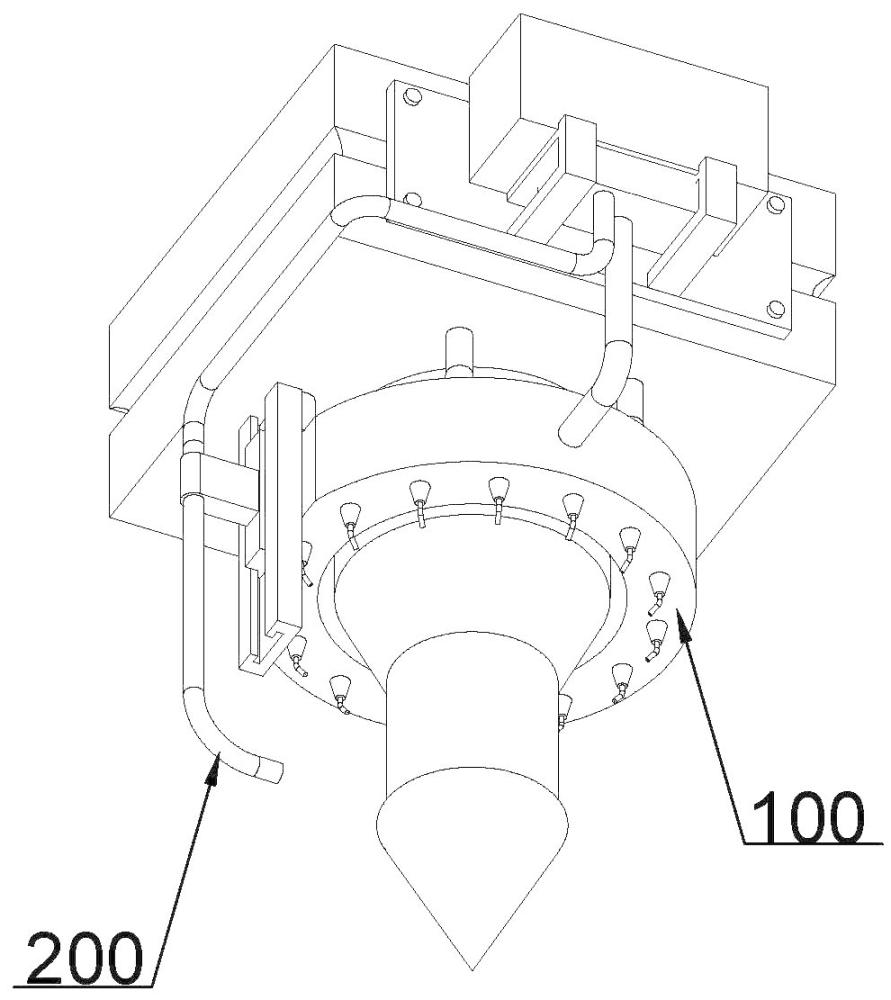

3、一種數控龍門鏜銑床用冷卻機構，包括降溫模塊和沖洗模塊，所述降溫模塊包括鏜刀和鏜刀安裝座、活動套接于鏜刀外側并且與鏜刀安裝座連接的環形空箱、與所述環形空箱連接且連通的多個霧化噴頭、安裝于唐濤安裝座一側的安裝架、與所述安裝架頂部連接的水箱、連接于所述安裝架和水箱之間的水泵、連接于所述環形空箱和水泵之間的輸水一管，沖洗模塊，所述沖洗模塊包括與所述環形空箱連接的基座、與所述基座滑動連接的滑板、豎向貫穿于所述滑板的沖洗管、連接于所述水泵和沖洗管之間的輸水二管。

4、通過采用上述技術方案，鏜刀和鏜刀安裝座與外部鏜銑床連接，然后鏜刀加工工件時，水泵將水箱內的水，通過輸水一管注入環形空箱內部，通過輸水二管將清水注入沖洗管，然后環形空箱內的水被多個霧化噴頭輸出，輸出的霧化水均勻的包覆于鏜刀外側，有效使整個鏜刀降溫，與此同時，沖洗管噴出的水主要沖洗鏜刀與工件的接觸位置，使二者都能夠降溫，提高冷卻效果。

5、本實用新型在一較佳示例中可以進一步配置為：多個霧化噴頭等間距、呈環形排列，所述霧化噴頭位于環形空箱底部，并且底端對準鏜刀和鏜刀安裝座底端。

6、本實用新型在一較佳示例中可以進一步配置為：所述環形空箱外側設置有平面，所述基座與平面焊接。

7、本實用新型在一較佳示例中可以進一步配置為：所述安裝架和鏜刀和鏜刀安裝座之間通過多個螺栓連接，多個螺栓呈矩陣排列。

8、本實用新型在一較佳示例中可以進一步配置為：所述輸水一管、沖洗管均設置為l形，并且由金屬材料制成，所述水箱通過水泵和輸水一管與環形空箱內部連通。

9、本實用新型在一較佳示例中可以進一步配置為：所述輸水二管設置為曲形，所述輸水二管設置為軟管。

10、通過采用上述技術方案，本實用新型所取得的有益效果為：

11、本實用新型中，鏜刀和鏜刀安裝座與外部鏜銑床連接，然后鏜刀加工工件時，水泵將水箱內的水，通過輸水一管注入環形空箱內部，通過輸水二管將清水注入沖洗管，然后環形空箱內的水被多個霧化噴頭輸出，輸出的霧化水均勻的包覆于鏜刀外側，有效使整個鏜刀降溫，與此同時，沖洗管噴出的水主要沖洗鏜刀與工件的接觸位置，使二者都能夠降溫，提高冷卻效果。

技術特征：

1.一種數控龍門鏜銑床用冷卻機構，其特征在于，包括：

2.根據權利要求1所述的一種數控龍門鏜銑床用冷卻機構，其特征在于，多個霧化噴頭（130）等間距、呈環形排列，所述霧化噴頭（130）位于環形空箱（120）底部，并且底端對準鏜刀和鏜刀安裝座（110）底端。

3.根據權利要求1所述的一種數控龍門鏜銑床用冷卻機構，其特征在于，所述環形空箱（120）外側設置有平面，所述基座（210）與平面焊接。

4.根據權利要求1所述的一種數控龍門鏜銑床用冷卻機構，其特征在于，所述安裝架（140）和鏜刀和鏜刀安裝座（110）之間通過多個螺栓連接，多個螺栓呈矩陣排列。

5.根據權利要求1所述的一種數控龍門鏜銑床用冷卻機構，其特征在于，所述輸水一管（170）、沖洗管（230）均設置為l形，并且由金屬材料制成，所述水箱（150）通過水泵（160）和輸水一管（170）與環形空箱（120）內部連通。

6.根據權利要求1所述的一種數控龍門鏜銑床用冷卻機構，其特征在于，所述輸水二管（240）設置為曲形，所述輸水二管（240）設置為軟管。

技術總結
本技術公開了一種數控龍門鏜銑床用冷卻機構，包括降溫模塊和沖洗模塊，所述降溫模塊包括鏜刀和鏜刀安裝座、活動套接于鏜刀外側并且與鏜刀安裝座連接的環形空箱、與所述環形空箱連接且連通的多個霧化噴頭、安裝于唐濤安裝座一側的安裝架、與所述安裝架頂部連接的水箱。本技術中，鏜刀和鏜刀安裝座與外部鏜銑床連接，然后鏜刀加工工件時，水泵將水箱內的水，通過輸水一管注入環形空箱內部，通過輸水二管將清水注入沖洗管，然后環形空箱內的水被多個霧化噴頭輸出，輸出的霧化水均勻的包覆于鏜刀外側，有效使整個鏜刀降溫，與此同時，沖洗管噴出的水主要沖洗鏜刀與工件的接觸位置，使二者都能夠降溫，提高冷卻效果。

技術研發人員：陳宗平
受保護的技術使用者：臺州中天工具有限公司
技術研發日：20240722
技術公布日：2025/4/28
