本技術涉及電氣元件領域，尤其涉及一種汽車雨刮器用接線端子。

背景技術：

1、隨著汽車工業的迅速發展，汽車的各項零部件技術也在不斷進步。汽車雨刮器作為保障駕駛員在惡劣天氣條件下清晰視野的重要部件，其性能和可靠性至關重要。

2、在汽車雨刮器的運行中，穩定的電力供應是確保其正常工作的關鍵因素之一，接線端子作為連接雨刮器電機與車輛電氣系統的重要橋梁，其性能直接影響到雨刮器的工作效果，而傳統的車輛上的端子連接器和接線端子往往采用插接進行安裝，且沒有額外的固定措施，在長時間使用后，容易產生松動，穩定性較差。

3、經檢索，中國專利公告號：cn219917671u公開了一種接線端子，包括端子本體，端子本體由前端、中段和尾端組成，前端由左右兩半向內卷曲而成，端子本體的前端的端部設有的上下側形成有缺口，前端與中段之間的底部形成有切斷槽，本體的前端的端部的缺口設計，配合前端與中端的底部之間的切斷槽，增加了接線端子彈性，減小了插拔力，卻不會影響產品可靠性。

4、該裝置雖然具有一定改進，減少了拔插時所需要用的力，但是該裝置中仍然是通過插接進行固定，且沒有額外的加固措施，這導致裝置在使用一段時間后，仍容易產生松動的情況，穩定性較差，為此提出一種汽車雨刮器用接線端子來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種汽車雨刮器用接線端子，旨在改善了現有技術中傳統車輛上端子連接器和接線端子往往采用插接進行安裝，無額外固定措施，長期使用易松動，穩定性不佳的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種汽車雨刮器用接線端子，包括接線端子本體，所述接線端子本體外壁的前側設置有定位組件，所述接線端子本體的前表面設置有導向組件，所述定位組件包括定位套環，所述定位套環的內壁通過壓縮彈簧彈性連接有移動環，所述移動環的上表面固定連接有凸塊，所述定位套環的上表面開設有滑槽，所述凸塊滑動連接在滑槽的內壁。

3、作為上述技術方案的進一步描述：

4、所述定位組件還包括卡塊，所述卡塊的前表面固定連接有滑塊，所述卡塊貫穿接線端子本體的下表面，所述凸塊的上表面固定連接有移動塊。

5、作為上述技術方案的進一步描述：

6、所述導向組件包括轉軸，所述轉軸的外壁固定連接有圓桿，所述圓桿的外壁固定連接有橡膠套。

7、作為上述技術方案的進一步描述：

8、所述定位套環固定連接在接線端子本體外壁的前側，所述壓縮彈簧的一端固定連接在移動環的后表面，所述壓縮彈簧的另一端固定連接在定位套環后側的內壁，所述移動環滑動連接在接線端子本體的外壁。

9、作為上述技術方案的進一步描述：

10、所述卡塊的上表面設置為弧面，所述卡塊的下表面設置為弧面，所述滑塊滑動連接在接線端子本體的內壁。

11、作為上述技術方案的進一步描述：

12、所述滑塊、卡塊設置有多組，多組所述滑塊、卡塊以接線端子本體的中心為原點呈圓周陣列。

13、作為上述技術方案的進一步描述：

14、所述接線端子本體的前表面開設有環形凹陷，所述轉軸轉動連接在接線端子本體的內壁，所述橡膠套、圓桿、轉軸位于凹陷處。

15、作為上述技術方案的進一步描述：

16、所述橡膠套為橡膠材質。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過定位組件的配合，能夠使端子連接器和接線端子快速固定，并能夠通過卡塊對端子連接器從四周進行卡接固定，有效增強了端子連接器與接線端子連接的穩固性，避免松動，保障了車輛電路傳輸的穩定性和可靠性。

19、2、本實用新型中，通過接線端子本體和導向組件的配合，在將端子連接器和接線端子本體連接時，能夠為端子連接器提供導向作用，并能夠起到緩沖作用，防止二者因為插接時產生磨損和磕碰導致損壞的問題出現，增強了裝置的實用性。

技術特征：

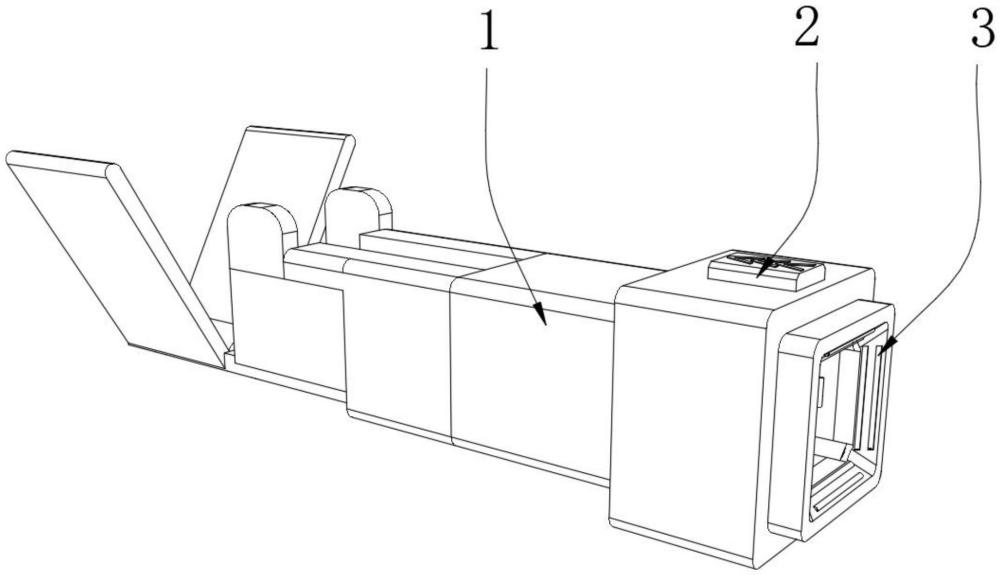

1.一種汽車雨刮器用接線端子，包括接線端子本體(1)，其特征在于：所述接線端子本體(1)外壁的前側設置有定位組件(2)，所述接線端子本體(1)的前表面設置有導向組件(3)，所述定位組件(2)包括定位套環(21)，所述定位套環(21)的內壁通過壓縮彈簧(22)彈性連接有移動環(23)，所述移動環(23)的上表面固定連接有凸塊(24)，所述定位套環(21)的上表面開設有滑槽(201)，所述凸塊(24)滑動連接在滑槽(201)的內壁。

2.根據權利要求1所述的一種汽車雨刮器用接線端子，其特征在于：所述定位組件(2)還包括卡塊(26)，所述卡塊(26)的前表面固定連接有滑塊(27)，所述卡塊(26)貫穿接線端子本體(1)的下表面，所述凸塊(24)的上表面固定連接有移動塊(25)。

3.根據權利要求1所述的一種汽車雨刮器用接線端子，其特征在于：所述導向組件(3)包括轉軸(33)，所述轉軸(33)的外壁固定連接有圓桿(32)，所述圓桿(32)的外壁固定連接有橡膠套(31)。

4.根據權利要求1所述的一種汽車雨刮器用接線端子，其特征在于：所述定位套環(21)固定連接在接線端子本體(1)外壁的前側，所述壓縮彈簧(22)的一端固定連接在移動環(23)的后表面，所述壓縮彈簧(22)的另一端固定連接在定位套環(21)后側的內壁，所述移動環(23)滑動連接在接線端子本體(1)的外壁。

5.根據權利要求2所述的一種汽車雨刮器用接線端子，其特征在于：所述卡塊(26)的上表面設置為弧面，所述卡塊(26)的下表面設置為弧面，所述滑塊(27)滑動連接在接線端子本體(1)的內壁。

6.根據權利要求2所述的一種汽車雨刮器用接線端子，其特征在于：所述滑塊(27)、卡塊(26)設置有多組，多組所述滑塊(27)、卡塊(26)以接線端子本體(1)的中心為原點呈圓周陣列。

7.根據權利要求3所述的一種汽車雨刮器用接線端子，其特征在于：所述接線端子本體(1)的前表面開設有環形凹陷，所述轉軸(33)轉動連接在接線端子本體(1)的內壁，所述橡膠套(31)、圓桿(32)、轉軸(33)位于凹陷處。

8.根據權利要求3所述的一種汽車雨刮器用接線端子，其特征在于：所述橡膠套(31)為橡膠材質。

技術總結
本技術涉及電氣元件領域，公開了一種汽車雨刮器用接線端子，包括接線端子本體，所述接線端子本體外壁的前側設置有定位組件，所述接線端子本體的前表面設置有導向組件，所述定位組件包括定位套環，所述定位套環的內壁通過壓縮彈簧彈性連接有移動環，所述移動環的上表面固定連接有凸塊，所述定位套環的上表面開設有滑槽，所述凸塊滑動連接在滑槽的內壁，所述定位組件還包括卡塊。本技術中，通過定位組件的配合，能夠使端子連接器和接線端子快速固定，并能夠通過卡塊對端子連接器從四周進行卡接固定，有效增強了端子連接器與接線端子連接的穩固性，避免松動，保障了車輛電路傳輸的穩定性和可靠性。

技術研發人員：萬曉宇,金余義,林曉遠,林賢喜,林華雷
受保護的技術使用者：浙江宇輝電子有限公司
技術研發日：20240826
技術公布日：2025/4/28
