本發明涉及一種對襯底進行處理的襯底處理裝置、載具搬送方法及載具緩沖裝置。襯底例如可以列舉半導體襯底、fpd(flat?panel?display，平板顯示器)用襯底、光掩模用襯底、光盤用襯底、磁盤用襯底、陶瓷襯底及太陽電池用襯底等。fpd例如可以列舉液晶顯示裝置、有機el(electroluminescence，電致發光)顯示裝置等。

背景技術：

1、以往的襯底處理裝置具備襯底處理裝置主體及載具緩沖裝置(存放裝置)(例如參照日本專利特開2011-187796號公報)。襯底處理裝置主體具備裝載塊及處理塊。處理塊在水平方向上與裝載塊連結。裝載塊內置著襯底搬送機械手。在裝載塊的外壁設有載具載置臺。載具載置臺供載置能夠收納多個襯底的載具。載具載置臺隔著搬送機械手設于處理塊的相反側。

2、載具緩沖裝置具備保管載具的多個載具保管架及載具搬送機構。載具搬送機構以在多個載具保管架與載具載置臺之間搬送載具的方式構成。

技術實現思路

1、[發明要解決的問題]

2、以往的載具緩沖裝置配置為隔著裝載塊處于處理塊的相反側，即在水平方向上從裝載塊延長到載具載置臺側。這種以往的載具緩沖裝置有可能導致襯底處理裝置的設置面積即占據面積變大。

3、本發明是鑒于這種情況完成的，目的在于提供一種能夠減小襯底處理裝置的占據面積的襯底處理裝置、載具搬送方法及載具緩沖裝置。

4、[解決問題的技術手段]

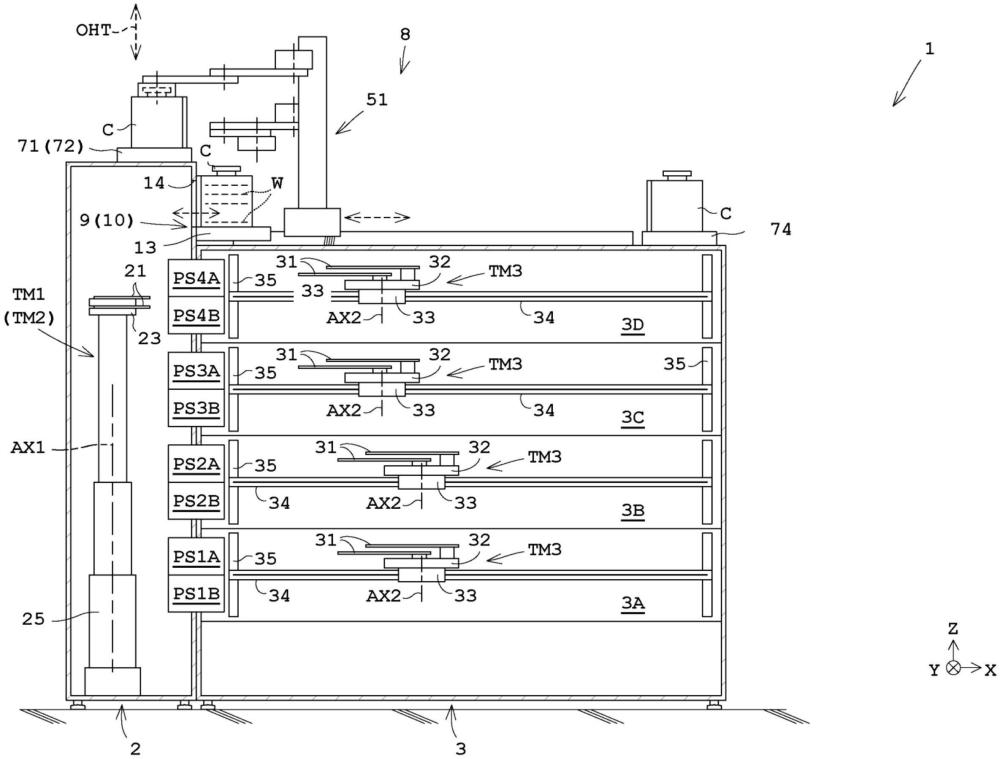

5、本發明為了達成這種目的，采用如下構成。即，本發明的對襯底進行處理的襯底處理裝置包含以下要素：第1裝載塊，設有用于載置能夠收納多個襯底的載具的至少1個第1載具載置臺；第1處理塊，在水平方向上與所述第1裝載塊連結；多個載具保管架，搭載在所述第1裝載塊及所述第1處理塊中的至少一個之上，分別保管所述載具；及載具搬送機構，搭載在所述第1裝載塊及所述第1處理塊中的至少一個之上，在所述至少1個第1載具載置臺與所述多個載具保管架之間搬送所述載具。

6、根據本發明的襯底處理裝置，載具搬送機構在至少1個第1載具載置臺與多個載具保管架之間搬送載具。多個載具保管架及載具搬送機構分別搭載在第1裝載塊及第1處理塊中的至少任一個之上。因此，也可以不從裝載塊在水平方向上延長地設置多個載具保管架及載具搬送機構，能夠削減在水平方向上延長的設置面積。即，能夠減小襯底處理裝置的占據面積。

7、另外，在所述襯底處理裝置中，優選所述第1處理塊包含配置成1列的多個處理塊，所述第1裝載塊在水平方向上與所述多個處理塊中的一端的第1處理塊連結，所述多個載具保管架搭載在所述第1裝載塊及所述多個處理塊中的至少任一個之上，分別保管所述載具，所述載具搬送機構搭載在所述第1裝載塊及所述多個處理塊中的至少任一個之上，在所述至少1個第1載具載置臺與所述多個載具保管架之間搬送所述載具。

8、由此，對于具備配置成1列的多個處理塊的襯底處理裝置，能夠減小襯底處理裝置的占據面積。

9、另外，在所述襯底處理裝置中，優選還具備第2裝載塊，該第2裝載塊在水平方向上與所述多個處理塊中的另一端的處理塊連結，且設有用于載置所述載具的至少1個第2載具載置臺，所述多個載具保管架搭載在所述第1裝載塊、所述多個處理塊及所述第2裝載塊中的至少任一個之上，分別保管所述載具，所述載具搬送機構搭載在所述第1裝載塊、所述多個處理塊及所述第2裝載塊中的至少任一個之上，在所述至少1個第1載具載置臺、所述多個載具保管架及所述至少1個第2載具載置臺之間搬送所述載具。

10、由此，對于在2個裝載塊之間配置著多個處理塊的襯底處理裝置，能夠減小襯底處理裝置的占據面積。

11、另外，在所述襯底處理裝置中，優選還具備第2裝載塊，該第2裝載塊配置在所述多個處理塊中的一端側的處理塊與另一端側的處理塊之間，且設有用于載置所述載具的至少1個第2載具載置臺，所述多個載具保管架搭載在所述第1裝載塊、所述多個處理塊及所述第2裝載塊中的至少任一個之上，分別保管所述載具，所述載具搬送機構搭載在所述第1裝載塊、所述多個處理塊及所述第2裝載塊中的至少任一個之上，在所述至少1個第1載具載置臺、所述多個載具保管架及所述至少1個第2載具載置臺之間搬送所述載具。

12、由此，對于在2個處理塊之間配置著第2裝載塊的襯底處理裝置，能夠減小襯底處理裝置的占據面積。

13、另外，在所述襯底處理裝置中，優選還具備第2載具搬送機構，該第2載具搬送機構隔著所述第2裝載塊搭載在所述載具搬送機構即第1載具搬送機構的相反側且所述另一端側的處理塊之上，搬送所述載具。由于利用2臺載具搬送機構搬送載具，所以能夠提高載具搬送效率。因此，能夠提高襯底處理裝置的處理量。

14、另外，在所述襯底處理裝置中，優選還具備配置在所述第2裝載塊之上的中繼用載具載置臺，所述第1載具搬送機構使用所述中繼用載具載置臺將所述載具搬送到所述第2載具搬送機構，另外，所述第2載具搬送機構使用所述中繼用載具載置臺將所述載具搬送到所述第1載具搬送機構。能夠利用第2裝載塊之上的區域作為2個載具搬送機構的中繼用載置臺。因此，能夠更順利地進行載具的交付。

15、另外，在所述襯底處理裝置中，優選所述載具搬送機構具備：固持部，固持所述載具；臂部，安裝著所述固持部；驅動部，支撐所述臂部；及導軌，搭載在所述多個處理塊中的至少2個處理塊及所述第2裝載塊之上；所述驅動部構成為能夠使所述固持部及所述臂部沿著所述導軌移動，所述導軌搭載在形成于所述第2裝載塊的槽部上。由于導軌搭載在形成于第2裝載塊的槽部上，所以能夠抑制載具搬送機構的高度，并且能夠利用隔著第2裝載塊與載具搬送機構為相反側的區域作為載具保管架。

16、另外，在所述襯底處理裝置中，優選所述載具搬送機構具備：固持部，固持所述載具；臂部，安裝著所述固持部；驅動部，支撐所述臂部；及導軌，搭載在所述多個處理塊中的至少2個處理塊之上；所述驅動部構成為能夠使所述固持部及所述臂部沿著所述導軌移動。能夠擴大載具搬送機構的載具搬送范圍，并且能夠利用多個區域作為載具保管架。

17、另外，在所述襯底處理裝置中，優選還具備第2裝載塊，該第2裝載塊相對于所述第1處理塊連結在所述第1裝載塊的相反側，且設有用于載置所述載具的至少1個第2載具載置臺，所述多個載具保管架搭載在所述第1裝載塊、所述第1處理塊及所述第2裝載塊中的至少任一個之上，分別保管所述載具，所述載具搬送機構搭載在所述第1裝載塊、所述第1處理塊及所述第2裝載塊中的至少任一個之上，在所述至少1個第1載具載置臺、所述多個載具保管架及所述至少1個第2載具載置臺之間搬送所述載具。

18、由此，對于在2個裝載塊之間隔著單一的處理塊的襯底處理裝置，能夠減小襯底處理裝置的占據面積。

19、另外，在所述襯底處理裝置中，優選所述至少1個第1載具載置臺設于比所述第1處理塊的上表面高的位置。搭載在第1裝載塊及第1處理塊中的至少一個之上的載具搬送機構容易搬送載置在第1載具載置臺上的載具。

20、另外，在所述襯底處理裝置中，優選所述至少1個第1載具載置臺設于所述第1處理塊的上方。能夠使第1載具載置臺朝向載具搬送機構。由此，載具搬送機構容易搬送載置在第1載具載置臺上的載具。另外，由于能夠抑制在俯視時第1載具載置臺從第1裝載塊伸出，所以能夠進一步減小襯底處理裝置的占據面積。

21、另外，在所述襯底處理裝置中，優選所述至少1個第1載具載置臺以俯視時收納在所述第1裝載塊及所述第1處理塊中的至少一區域中的方式配置。相對來說，能夠使第1載具載置臺朝向載具搬送機構。由此，載具搬送機構容易搬送載置在第1載具載置臺上的載具。

22、另外，在所述襯底處理裝置中，優選所述至少1個第2載具載置臺設于比所述第1處理塊的上表面高的位置。搭載在第1裝載塊及第1處理塊中的至少一個之上的載具搬送機構容易搬送載置在第2載具載置臺上的載具。

23、另外，在所述襯底處理裝置中，優選所述第2裝載塊具備搬送襯底的襯底搬送機構，所述至少1個第2載具載置臺為多個第2載具載置臺，所述多個第2載具載置臺在俯視時設于所述襯底搬送機構的周?chē)?。能夠利?臺襯底搬送機構將載具搬送到多個第2載具載置臺。

24、另外，在所述襯底處理裝置中，優選還具備升降機構，該升降機構設于所述第1裝載塊，在所述第1裝載塊的上表面?zhèn)扰c地面?zhèn)戎g使所述至少1個第1載具載置臺升降。通過第1載具載置臺利用升降機構升降，能夠使第1載具載置臺下降到作業者能夠?qū)⑤d具直接載置到第1載具載置臺上的高度。例如在評估時或保養時等非生產時使用襯底處理裝置的情況下，作業者大多用手搬送而非利用外部搬送機構，此時，由于作業者能夠?qū)⑤d具直接載置到第1載具載置臺上，所以能夠在評估時或保養時靈活地使用襯底處理裝置，作業效率提高。

25、另外，在所述襯底處理裝置中，優選具備：開口部，供于使襯底從載置在所述第1載具載置臺上的載具通過；擋板部件，使所述開口部開閉；及擋板部件驅動機構，使所述擋板部件沿著所述開口部在水平方向上移動。能夠在開口部的下方的區域確保例如供配置襯底載置部的空間。

26、另外，本發明的襯底處理裝置的載具搬送方法包含以下工序。襯底處理裝置具備：第1裝載塊，設有用于載置能夠收納多個襯底的載具的至少1個第1載具載置臺；及第1處理塊，在水平方向上與所述第1裝載塊連結。所述工序是指：利用搭載在所述第1裝載塊及所述第1處理塊中的至少任一個之上的多個載具保管架，分別保管所述載具；及利用搭載在所述第1裝載塊及所述第1處理塊中的至少任一個之上的載具搬送機構，在所述至少1個第1載具載置臺與所述多個載具保管架之間搬送所述載具。

27、根據本發明的載具搬送方法，載具搬送機構在至少1個第1載具載置臺與多個載具保管架之間搬送載具。多個載具保管架及載具搬送機構分別搭載在第1裝載塊及第1處理塊中的至少任一個之上。因此，也可以不從裝載塊在水平方向上延長地設置多個載具保管架及載具搬送機構，能夠削減在水平方向上延長的設置面積。即，能夠減小襯底處理裝置的占據面積。

28、另外，本發明的載具緩沖裝置設于襯底處理裝置主體，該襯底處理裝置主體具備：第1裝載塊，設有用于載置能夠收納多個襯底的載具的至少1個第1載具載置臺；及第1處理塊，在水平方向上與所述第1裝載塊連結；且該載具緩沖裝置包含以下要素：多個載具保管架，搭載在所述第1裝載塊及所述第1處理塊中的至少任一個之上，分別保管所述載具；及載具搬送機構，搭載在所述第1裝載塊及所述第1處理塊中的至少任一個之上，在所述至少1個第1載具載置臺與所述多個載具保管架之間搬送所述載具。

29、根據本發明的載具緩沖裝置，載具搬送機構在至少1個第1載具載置臺與多個載具保管架之間搬送載具。多個載具保管架及載具搬送機構分別搭載在第1裝載塊及第1處理塊中的至少任一個之上。因此，也可以不從裝載塊在水平方向上延長地設置多個載具保管架及載具搬送機構，能夠削減在水平方向上延長的設置面積。即，能夠減小襯底處理裝置的占據面積。

30、[發明的效果]

31、根據本發明的襯底處理裝置、載具搬送方法及載具緩沖裝置，能夠減小襯底處理裝置的占據面積。
