本技術涉及迷宮組件測試，特別涉及一種迷宮組件測試方法、裝置、電子設備及存儲介質。

背景技術：

1、煙霧檢測主要是利用煙霧粒子對光的反射及散射原理，煙霧濃度越高，反射的光量越強。迷宮組件是一個專用特殊的煙霧檢測倉結構體，其主要作用是確保煙霧可順利進入檢測區域，并阻隔影響煙霧檢測的光波。同時，迷宮組件也會對紅外線發射管發出的光，產生一定量的反射，到達紅外線接收管。

2、迷宮組件的色度、結構設計，均對光的反射有較大影響。當前迷宮塑膠件的質量控制方法是使用色差檢測儀進行色差檢測，當塑膠原材料出現色差時，可在注塑廠和iqc來料檢驗發現異常。但針對迷宮組件中光的反射，除了受色度影響外，組件體內部表面的光潔度、結構變異(如變形、漏光)也會對光的反射產生嚴重的影響，僅對色度進行監測控制，無法確保迷宮組件的品質。

技術實現思路

1、本技術提供了一種迷宮組件測試方法、裝置、電子設備及存儲介質，通過結合無煙和有煙環境下的迷宮組件中紅外線接收端反饋的電壓信號確定迷宮組件是否存在缺陷，這樣可以全面評估迷宮組件的質量，確保其在各種條件下的穩定性和可靠性。

2、第一方面，本技術提供了一種迷宮組件測試方法，該方法應用于迷宮測試系統中的上位機，迷宮測試系統還包括下位機，下位機連接有迷宮組件中的紅外線發射管和紅外線接收管，該方法包括：

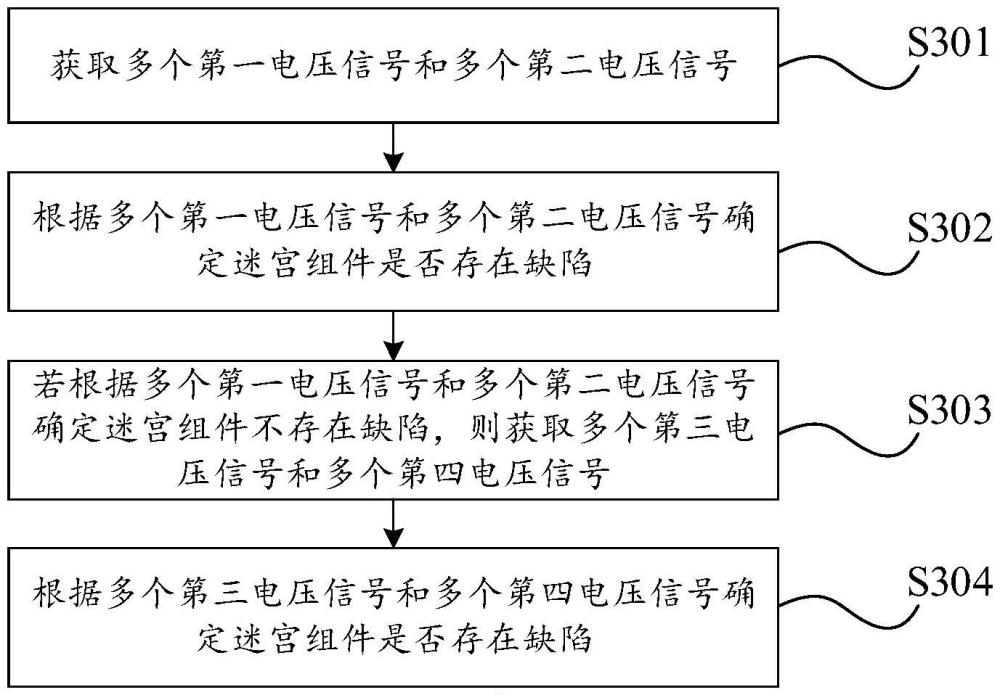

3、獲取多個第一電壓信號和多個第二電壓信號，多個第一電壓信號與多個第二電壓信號對應，第一電壓信號和對應的第二電壓信號分別為無煙環境下，紅外線發射管開啟和關閉時紅外線接收管反饋得到的電壓值；

4、根據多個第一電壓信號和多個第二電壓信號確定迷宮組件是否存在缺陷；

5、若根據多個第一電壓信號和多個第二電壓信號確定迷宮組件不存在缺陷，則獲取多個第三電壓信號和多個第四電壓信號，多個第三電壓信號與多個第四電壓信號對應，第三電壓信號和對應的第四電壓信號分別為有煙環境下，紅外線發射管開啟和關閉時紅外線接收管反饋得到的電壓值；

6、根據多個第三電壓信號和多個第四電壓信號確定迷宮組件是否存在缺陷。

7、可以看出，本技術中，在無煙環境下，紅外線接收管接收紅外線發射管發射的紅外線的反射信號，從而確定對應的電壓信號，基于該電壓信號可以初步進行迷宮組件針對光的反射的性能測試，進而確定迷宮組件是否存在對應缺陷。隨后針對確定不存在缺陷的組件，在有煙環境下進行測試，確保其煙霧檢測能力符合要求。這樣結合無煙和有煙環境下的測試結果，全面評估迷宮組件的質量，確保其在各種條件下的穩定性和可靠性，進而提高了迷宮組件測試結果的精確度。

8、在一個可行的示例中，在根據多個第一電壓信號和多個第二電壓信號確定迷宮組件是否存在缺陷之前，該方法還包括：根據多個第一訓練數據對第一分類模型進行訓練，得到第二分類模型，第二分類模型中包括第一分類網絡和第二分類網絡，第一分類網絡用于輸出迷宮組件是否存在缺陷，第二分類網絡用于輸出迷宮組件存在的缺陷類型，多個第一訓練數據中每個第一訓練數據包括多個第一歷史電壓數據、多個第二歷史電壓數據、第一分類結果和第二分類結果，第一分類結果包括是否存在缺陷的分類結果，第二分類結果包括存在缺陷的類型；根據多個第一電壓信號和多個第二電壓信號確定迷宮組件是否存在缺陷，包括：將多個第一電壓信號和多個第二電壓信號輸入第二分類模型中的第一分類網絡，得到第一輸出結果，第一輸出結果用于指示迷宮組件是否存在缺陷；若確定第一輸出結果指示迷宮組件存在缺陷，則將多個第一電壓信號和多個第二電壓信號輸入第二分類模型中的第二分類網絡，得到第二輸出結果，第二輸出結果用于指示迷宮組件存在缺陷的類型。

9、在本技術中，利用訓練好的第一分類網絡，可以快速且準確地判斷迷宮組件是否存在缺陷，減少了人為誤判的可能性。而第二分類網絡提供了詳細的故障診斷信息，幫助工程師或質檢人員快速定位并修復問題，提升了產品質量控制的效率和準確性。

10、在一個可行的示例中，紅外線發射管的開啟是基于大小順序，根據多個第一電流信號進行控制的，多個第一電流信號在預設電流范圍內均勻分布，根據多個第一電壓信號和多個第二電壓信號確定迷宮組件是否存在缺陷，包括：根據多個第一電壓信號和多個第二電壓信號之間，對應的兩個電壓信號的差值，確定多個第九電壓信號；確定多個第九電壓信號中處于對應的預設電壓范圍的第九電壓信號的第一數量；若確定第一數量與多個第九電壓信號的數量之間的比例大于預設比例，且多個第九電壓信號在采集時間上存在線性關系，則確定迷宮組件不存在缺陷；若確定第一數量與多個第九電壓信號的數量之間的比例不大于預設比例，或多個第九電壓信號在采集時間上不存在線性關系，則確定迷宮組件存在缺陷。

11、在本技術中，通過計算第一電壓信號和第二電壓信號之間差值可以消除背景噪聲的影響，專注于由紅外線發射引起的電壓變化，從而更準確地評估迷宮組件的性能。并且統計處于預設電壓范圍內的第九電壓信號數量，并評估其在采集時間上是否存在線性關系，可以確定迷宮組件是否存在缺陷。

12、在一個可行的示例中，在確定多個第九電壓信號中每個第九電壓信號，處于每個第九電壓信號對應的預設電壓范圍的第一數量之后，該方法還包括：根據線性回歸模型以及多個第九電壓信號對應第一電壓信號的采集時間，對多個第九電壓信號進行擬合，確定擬合直線以及多個第九電壓信號和擬合直線之間的決定系數；根據多個第九電壓信號，以及擬合直線中與多個第九電壓信號分別對應的多個數據值，確定多個第九電壓信號與多個數據值之間的殘差的標準偏差；若確定決定系數大于第一預設閾值，且殘差的標準偏差小于第二預設閾值，則確定多個第九電壓信號在采集時間上存在線性關系；若確定決定系數不大于第一預設閾值，且殘差的標準偏差不小于第二預設閾值，則確定多個第九電壓信號在采集時間上不存在線性關系。

13、在本技術中，通過線性回歸模型和殘差分析，提供了定量化的評估指標來評估多個第九電壓信號在采集時間上是否存在線性關系，提高了判斷的準確性。

14、在一個可行的示例中，多個第三電壓信號和對應的多個第四電壓信號分別為多個煙霧濃度下，紅外線發射管開啟和關閉時紅外線接收管反饋得到的電壓值，根據多個第三電壓信號和多個第四電壓信號確定迷宮組件是否存在缺陷，包括：根據多個第三電壓信號和多個第四電壓信號之間，對應的兩個電壓信號的差值，確定多個第十電壓信號；確定多個第十電壓信號中的至少一個第十一電壓信號和至少一個第十二電壓信號，第十一電壓信號對應的第三電壓信號和第四電壓信號是在大于預設煙霧濃度的煙霧濃度下，紅外線發射管開啟和關閉時紅外線接收管反饋得到的電壓值，第十二電壓信號對應的第三電壓信號和第四電壓信號是在不大于預設煙霧濃度的煙霧濃度下，紅外線發射管開啟和關閉時紅外線接收管反饋得到的電壓值；若確定至少一個第十一電壓信號均不小于第一預設電壓信號，且至少一個第十二電壓信號均小于第二預設電壓信號，則確定迷宮組件不存在缺陷；若確定至少一個第十一電壓信號中存在小于第一預設電壓信號的電壓信號，或至少一個第十二電壓信號中存在不小于第二預設電壓信號的電壓信號，則確定迷宮組件存在缺陷，第一預設電壓信號不大于第二預設電壓信號。

15、在本技術中，通過將第十電壓信號分為高濃度煙霧(第十一電壓信號)和低濃度煙霧(第十二電壓信號)兩類，分別評估不同濃度下的響應特性。這樣能夠有效識別出不符合質量標準的迷宮組件，確保其在實際應用中能夠可靠地檢測煙霧。

16、在一個可行的示例中，在根據多個第一電壓信號和多個第二電壓信號確定迷宮組件是否存在缺陷之前，該方法還包括：獲取多個第五電壓信號和多個第一溫度信號，第五電壓信號為下位機控制紅外線發射管開啟和關閉時下位機的工作電壓信號，第一溫度信號為下位機控制紅外線發射管開啟和關閉時迷宮組件的環境溫度信號；確定多個第五電壓信號中不處于預設工作電壓范圍的第六電壓信號；確定多個第一溫度信號中不處于預設溫度范圍的第二溫度信號；將多個第一電壓信號和多個第二電壓信號中，與第六電壓信號和第二溫度信號對應的電壓信號剔除。

17、在本技術中，通過剔除無效電壓信號，消除了因外部因素(如電源波動或溫度變化)引起的異常數據，提高了最終評估結果的準確性和可靠性。

18、在一個可行的示例中，該方法還包括：將多個第一電壓信號、多個第二電壓信號以及多個第九電壓信號分別基于曲線的形式進行顯示；和/或將多個第三電壓信號、多個第四電壓信號以及多個第十電壓信號分別基于曲線的形式進行顯示。

19、在本技術中，通過將獲取的紅外線接收管反饋的電壓信號基于曲線的形式進行顯示，可以讓用戶直觀的了解到電壓信號的趨勢變化，有利于基于電壓信號的趨勢變化評估迷宮組件的品質。

20、第二方面，本技術提供了一種迷宮組件測試裝置，該裝置包括：

21、獲取單元，用于獲取多個第一電壓信號和多個第二電壓信號，多個第一電壓信號與多個第二電壓信號對應，第一電壓信號和對應的第二電壓信號分別為無煙環境下，紅外線發射管開啟和關閉時紅外線接收管反饋得到的電壓值；

22、處理單元，用于根據多個第一電壓信號和多個第二電壓信號確定迷宮組件是否存在缺陷；

23、若根據多個第一電壓信號和多個第二電壓信號確定迷宮組件不存在缺陷，獲取單元，還用于獲取多個第三電壓信號和多個第四電壓信號，多個第三電壓信號與多個第四電壓信號對應，第三電壓信號和對應的第四電壓信號分別為有煙環境下，紅外線發射管開啟和關閉時紅外線接收管反饋得到的電壓值；

24、處理單元，還用于根據多個第三電壓信號和多個第四電壓信號確定迷宮組件是否存在缺陷。

25、第三方面，本技術提供了一種電子設備，該設備包括處理器、存儲器、通信接口，處理器、存儲器和通信接口相互連接，并且完成相互間的通信工作，存儲器上存儲有可執行程序代碼，通信接口用于進行無線通信，處理器用于調取存儲器上存儲的可執行程序代碼，執行例如第一方面任一方法中所描述的部分或全部的步驟。

26、第四方面，本技術提供一種計算機可讀存儲介質，計算機可讀存儲介質中存儲有電子數據，電子數據在被處理器執行時，用于執行電子數據以實現本技術第一方面所描述的部分或全部步驟。

27、第五方面，本技術提供了一種計算機程序產品，包括計算機程序，該計算機程序可操作來使計算機執行如本技術第一方面中所描述的部分或全部步驟。該計算機程序產品可以為一個軟件安裝包。
