本發明涉及鋰離子固態電池，特別涉及一種電極/電解質一體化器件、制備方法及其應用。

背景技術：

1、固態電池因其高能量密度和高安全性成為業內研究熱點。然而，要實現其商業化廣泛應用，仍需克服一些關鍵的技術難題，特別是電解質和電極固固界面穩定性和快速充放電問題。固態電池內部由固體電解質和電極組成，這使得電池內部分離為兩個主要的界面：固態電解質與負極界面、固態電解質與正極界面。這些界面通常存在一些缺陷，如孔洞、裂縫或界面不匹配等，這些缺陷會降低電池的能量密度和穩定性。因此，如何優化這些界面，提高其穩定性，是固態電池需要解決的一個重要問題。其次，固態電池還需要解決快速充放電問題。與傳統液態電池相比，固態電池的離子傳輸速度較慢，這限制了其充放電速度。因此，如何提高固態電池的離子傳輸速度，實現快速充放電，是固態電池研究的另一個重要方向。

2、為了解決這些問題，科研人員正在進行大量的研究工作。例如，探索新的固態電解質材料，以優化固固界面性能和離子傳輸特性。同時，開發新的電池結構，以實現更快的充放電速度、更高的能量密度和循環穩定性。

3、近幾年興起的3d打印技術正在引領各個行業的革新潮流，其正在逐步改變電池的傳統制造模式，為電池設計、制造及應用帶來前所未有的可能性和靈活性。從微觀結構到宏觀形態，從材料復合到生產流程，3d打印技術正在重新定義電池的制造方式，推動電池行業向更高效、更綠色、更智能的方向發展。

4、3d打印制備電池主要具有以下優點：(1)打印三維結構：可以制造出復雜的三維結構，使得電池材料具有更高的比表面積和孔隙結構，從而提高電池的能量密度和功率密度；(2)實現定制化：可以定制電池的形狀和尺寸，滿足不同產品應用場景的需求；(3)節約材料：增材制造工藝可以精確控制材料的用量，減少浪費，同時也可以根據需要調整材料配方，優化電池性能，降低成本；(4)提高生產效率：簡化生產流程，減少傳統涂布、裁片、組裝等工序，降低生產成本。

5、目前，3d打印在電池制造中主要應用于單個部件的生產，而采用3d打印進行電極/固態電解質一體化打印的研究較少，需解決材料成型性、兼容性等挑戰。

技術實現思路

1、本發明的發明目的在于：針對上述存在的問題，提供一種電極/電解質一體化器件、制備方法及其應用，本發明制備得到的電極/電解質一體化器件，電解質和極片界面固固接觸穩定性良好，顯著降低了界面阻抗，同時開發出了網狀導電集流體電極內置技術，提高了鋰離子遷移能力、減輕了集流體重量，提升了電池的電化學性能，特別是能量密度和循環穩定性。

2、本發明采用的技術方案如下：一種電極/電解質一體化器件的制備方法，包括如下步驟；

3、a、通過3d打印的方式打印得到具有三維網狀結構的集流體前驅體，真空干燥后高溫?zé)崽幚恚邷責崽幚砭唧w可以是：在氬氣或氮?dú)饣蛘婵窄h(huán)境下，于300-800℃熱處理2-6h，然后隨爐冷卻或以0.5-5℃/min的冷卻速度降至室溫，即得；

4、b、制備3d打印用的電極墨水、快離子導體墨水以及固態電解質墨水；

5、c、將集流體浸漬于電極墨水中，浸漬后取出，加壓擠出集流體上多余的電極墨水，然后干燥固化，干燥固化具體可以是：在玻璃基板上通過加熱墊板對其進行加熱固化，加熱溫度為25-100℃；

6、d、將電極墨水置于3d打印料筒內，在步驟c得到的集流體上打印得到電極層，然后干燥固化，干燥溫度為25-100℃；

7、e、將快離子導體墨水置于3d打印料筒內，在步驟d的電極層上打印得到快離子導體層，然后干燥固化，干燥溫度為25-100℃；

8、f、將固態電解質墨水置于3d打印料筒內，在步驟e的快離子導體層上打印得到固態電解質層，然后干燥固化，干燥溫度為25-100℃，即得。

9、進一步，在步驟a中，先配置集流體墨水，然后通過3d打印機打印得到具有三維網狀結構的集流體前驅體，其中，以質量百分?jǐn)?shù)計，所述集流體墨水由以下組分組成：集流體材料70-90％(例如可以是70％、76％、80％、87％、90％等)、分散劑0.1-5％(例如可以是70％、76％、80％、87％、90％等)、溶劑1-12％(例如可以是1％、5％、8％、10％、12％等)和粘結劑1-15％(例如可以是1％、5％、10％、12％、15％等)；所述集流體材料為微米級或納米級的鋁金屬粉末，所述分散劑選自聚乙烯吡咯烷酮、十二烷基硫酸鈉、聚乙二醇、羧基甲基纖維素中的一種或多種；所述溶劑選自去離子水、乙醇或丙醇中的一種或多種；所述粘結劑選自聚乙烯醇、聚乙二醇、羥丙基纖維素、羥乙基纖維素、羧基甲基纖維素中的一種或多種。在配制集流體墨水時，將這些組分在容器內混合，然后通過機械攪拌或球磨混合均勻得到集流體墨水。

10、進一步，在打印集流體前驅體時，可將3d打印機料筒設置成可加熱模式，加熱溫度設定在25-100℃范圍內(具體溫度根據制備現場調整得到)，然后設置3d打印機參數，在玻璃基板上根據實際需要打印得到微觀/介觀/宏觀三維結構的網狀集流體前驅體。為了方便固化成型，可在玻璃基板下底放置加熱墊板，以對玻璃基板進行加熱，加熱溫度控制在25-100℃(具體溫度根據制備現場調整得到)。

11、進一步，在本發明中，集流體前驅體的網孔尺寸范圍為100nm-500μm，為了方便后續浸漬工藝，網孔尺寸優選為200nm-200μm，更優選為500nm-100μm。

12、進一步，以質量百分?jǐn)?shù)計，所述電極墨水由以下組分組成：粉末狀電極活性材料60-92％(例如可以是60％、70％、80％、85％、92％等)、粘結劑1-5％(例如可以是1％、1.5％、3％、4％、5％等)、導電劑1-10％(例如可以是1％、3％、5％、7％、10％等)和溶劑5-30％(例如可以是5％、10％、15％、20％、30％等)；所述電極活性材料選自鈷酸鋰、錳酸鋰、磷酸鐵鋰、磷酸錳鐵鋰、鎳鈷錳氧化物、鎳鈷鋁氧化物中的一種或多種；所述粘結劑選自選自聚乙二醇、羥丙基纖維素、羥乙基纖維素、羧基甲基纖維素、偏氟乙烯、丁苯膠乳、苯乙烯、丁二烯中的一種或多種；所述導電劑選自導電炭黑、導電石墨、碳納米管、乙炔黑、石墨烯、碳纖維中的一種或多種；所述溶劑選自水、乙醇、丙三醇、n-甲基吡咯烷酮中的一種或多種。在配制電極墨水時，將這些組分在容器內混合，然后通過機械攪拌或球磨混合均勻得到。

13、進一步，在打印電極層時，將3d打印機料筒設置成加熱模式，加熱溫度設定在25-100℃范圍內(具體溫度根據制備現場調整得到)，然后設置3d打印機參數，在集流體上打印電極。相應地，為了方便固化成型，在玻璃基板下底放置加熱墊板，以對集流體進行加熱，加熱溫度控制在25-100℃(具體溫度根據制備現場調整得到)，便于電極層固化成型。

14、進一步，以質量百分?jǐn)?shù)計，所述快離子導體墨水由以下組分組成：粉末狀快離子導體60-90％(例如可以是60％、70％、80％、85％、90％等)，溶劑5-30％(例如可以是10％、15％、20％、25％、30％等)，粘結劑1-15％(例如可以是1％、5％、10％、12％、15％等)；所述快離子導體為立方石榴石結構lixaybzo12，其中a為la、nd、mg或ba，b為te、ta、ti、nb、zr、al或in，0＜x,y,z＜10；或者快離子導體為nasicon結構li1+xaxb2-x(po4)3，其中，a為al、la、in或cr，b為ti、ge、zr、hf或sn，0＜x＜2；所述溶劑選自水、乙醇、丙三醇、n-甲基吡咯烷酮中的一種或多種；所述粘結劑選自聚乙二醇、羥丙基纖維素、羥乙基纖維素、羧基甲基纖維素、偏氟乙烯、丁苯膠乳、苯乙烯、丁二烯中的一種或多種。相應地，在配制快離子導體墨水時，將這些組分在容器內混合，然后通過機械攪拌或球磨混合均勻得到。相應地，在打印快離子導體層時，料筒加熱溫度為25-100℃，然后設置打印參數在電極層上打印得到快離子導體層。

15、進一步，以質量百分?jǐn)?shù)計，所述固態電解質墨水由以下組分組成：電解質基體35-95％(例如可以是35％、50％、70％、80％、95％等)、鋰鹽1-40％(例如可以是1％、10％、20％、30％、40％等)、無機填料1-20％(例如可以是1％、5％、10％、15％、20％等)和有機溶劑1-10％(例如可以是1％、2％、5％、8％、10％等)；所述電解質基體選自聚環氧乙烷、聚吡咯、聚乙二醇二丙烯酸酯、聚乙二醇、聚乙二醇二丙烯酸酯、聚(3,4-乙烯二氧噻吩)、聚丙烯腈、聚甲基丙烯酸甲酯、聚丙烯酸甲酯、聚偏氟乙烯、聚偏氟乙烯-六氟丙烯、聚乙二醇二丙烯酸酯中的一種或多種；所述鋰鹽選自高氯酸鋰、四氟硼酸鋰、六氟砷酸鋰、六氟磷酸鋰、雙草酸硼酸鋰、二氟草酸硼酸鋰、雙氟磺酰亞胺鋰、雙三氟甲基磺酰亞胺鋰中的一種或多種；所述無機填料選自氧化鋁、二氧化硅、鋁酸鋰，鈦酸鋇、氧化鋯、鋰磷氧氮、鋰鑭鈦氧、鋰鑭鋯氧、磷酸鋰鑭鋁鈦中的一種或多種；所述有機溶劑選自乙腈、乙醇、丙三醇、n-甲基吡咯烷酮、n,n-二甲基乙酰胺、n,n-二甲基甲酰胺、碳酸二甲酯、碳酸二乙酯、碳酸甲乙酯、碳酸丙烯酯、碳酸乙烯酯、四氫呋喃、2-甲基四氫呋喃、1,3-二氧戊環、4-甲基-1,3-二氧戊環、二甲氧甲烷、二甲基甲酰胺、二甲基乙酰胺、聚丙烯酸、γ-丁內酯中的一種或多種。相應地，在配制固態電解質墨水時，將這些組分在容器內混合，然后通過機械攪拌或球磨混合均勻得到。相應地，在打印固態電解質層時，料筒加熱溫度為25-100℃，然后設置打印參數，在快離子導體層上打印得到固態電解質層。

16、進一步，在步驟c中，通過平板加壓機對浸漬后的集流體進行加壓，以擠出集流體上多余的電極墨水，施加的壓力為0.1-10mpa(例如可以為0.1mpa、0.5mpa、1mpa、5mpa、10mpa等)，加壓時間為1-30min，根據實際情況確定具體加壓時間。加壓的壓力和時間不宜過大或過小，壓力過大或時間過長不僅容易破壞集流體的三維網狀結構，還會導致吸附的電極墨水流失過多而使浸漬效果欠佳，相應地，壓力過小或時間過短會導致多余的電極墨水去除不徹底，從而影響后續打印電極與集流體之間固固界面的結合性，并影響電池的循環穩定性。

17、進一步，快離子導體層的厚度為5-25μm，例如可以為5μm、8μm、10μm、12μm、15μm、18μm、20μm、25μm等。

18、進一步，本發明還包括一種電極/電解質一體化器件，所述電極/電解質一體化器件由上述制備方法制備得到。

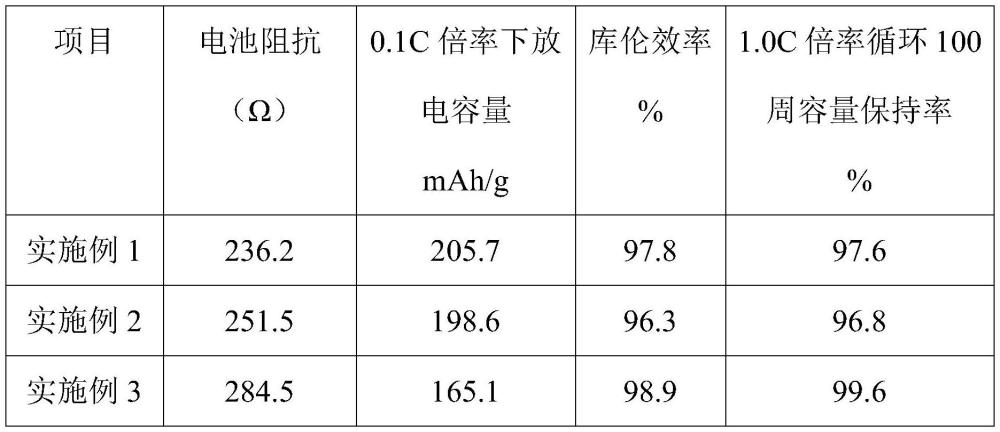

19、綜上所述，由于采用了上述技術方案，本發明的有益效果是：

20、1、本發明開發了一種網狀導電集流體電極內置技術，采用3d打印制備微米級厚度三維結構網狀集流體，通過浸漬及電極漿料打印成型，形成集流體內置結構，這種網狀設計不僅減輕了電池的總重，而且三維微納結構網狀通道改善了電流的均勻分布，提升了電池的充放電效率并促進電子和離子的遷移；

21、2、由于3d打印無法使電極材料完全進入集流體內而在集流體內部形成空洞的空隙，從而影響電池能量密度和循環穩定性，本發明將網狀導電集流體電極內置技術與浸漬工藝相結合，可將部分電極材料完全內嵌入集流體內，由此避免了空隙的產生，同時，為避免浸漬時多余的電極材料固化而影響后續打印電極與集流體之間的結合性，在浸漬后加壓除去多余的電極墨水，保證了打印電極與集流體之間的界面結合質量；

22、3、本發明在電極層表面設計了一層快離子導體層，其不僅進一步提高了電極層的結構穩定性和電池的循環壽命，而且還提高了鋰離子遷移速度，進而增強了電池的快速充放電能力；

23、4、本發明直接在極片上原位打印固態電解質，不僅提高了極片與電解質的界面穩定性，有效降低了界面阻抗，還解決了固態電池內阻高、大倍率放電性能不足的核心問題，同時，本發明將電極與固態電解質制備成一體化器件，大大簡化了電池的制備工序，后續只需要與通用性強的負極片組裝即可得到鋰離子固態電池，提高了電池的組裝效率和生產效率。
