本技術涉及橫切機，具體的涉及電機驅動式紙張防松弛張緊機構，具體的還涉及一種橫切機。

背景技術：

1、橫切機是紙張生產線的重要單機之一。橫切機因傳動控制方式不同，分機械橫切機和電腦控制橫切機。電腦橫切機是通過工業控制計算機控制，按設定長度，控制刀軸運轉切斷紙張，加之機械部分的精密傳動，可將切紙誤差控制在±1mm范圍內。電腦控制橫切機有螺旋刀橫切機、直刀橫切機。螺旋刀橫切機更適合高速切厚紙板，且切紙平穩，刀片壽命長。

2、中國專利cn203033515u公開了一種紙張橫切機的同步性調整機構，包括機體、給紙膠輥、過橋鋁輥、傳紙膠輥；根據傳紙膠輥的進紙速度，紙張穿過過橋鋁輥和搖臂上的鋁輥時的張力產生變化，從而紙張拉著搖臂進行擺動，搖臂擺動后，通過編碼器來控制給紙膠輥的電機轉速，使給紙膠輥的電機轉速盡量與傳紙膠輥的電機保持同步，以保證紙張傳送的平穩精確，應用于紙張橫切機上，具有良好的使用效果。

3、上述實用新型通過擺臂來調節傳紙膠輥的電機轉速，但是是通過紙張的張緊程度來控制擺臂的，當擺臂調節完成后，會有很大延遲，導致這段延時的過程會導致松弛的紙張出現過于張緊，發生撕裂或者過于松弛，影響裁切。

技術實現思路

1、針對上述問題，提供電機驅動式紙張防松弛張緊機構及打孔裝置，通過可調節移動的緊輥，解決了紙張容易松弛，影響裁切的技術問題。

2、為解決現有技術問題，本實用新型提供電機驅動式紙張防松弛張緊機構，包括底座，所述底座的上方安裝有支撐板，所述支撐板的底部設置有用于引導紙張的傳紙輥，所述支撐板上還設置有張緊組件，所述張緊組件包括兩個對稱設于傳紙輥兩側的壓輥以及用于驅動兩個壓輥同時向下移動的升降展開部件，當升降展開部件驅動兩個壓輥向下移動時，兩個壓輥抵壓傳送的紙張上表面并相互遠離。

3、優選地，所述升降展開部件包括絲桿滑臺、升降板和連接板；所述絲桿滑臺豎直設置于支撐板上；所述升降板水平設置于絲桿滑臺的工作端；所述連接板的數量與壓輥的數量相同且一一對應，所述連接板的一側與升降板的底部一側鉸接設置。所述連接板的另一側與壓輥連接，所述兩個連接板呈倒v型設于支撐板的底部，所述支撐板上設有供每個連接板移動的矩形通口，所述矩形通口的內側設有復位部件，所述復位部件與連接板的內側連接。

4、優選地，所述復位部件為復位彈簧，所述復位彈簧的一端與矩形通口的內側連接，所述復位彈簧的另一端與連接板的內側連接。

5、優選地，所述支撐板上的矩形通口的兩側設有水平設置的第一滑槽，所述第一滑槽內設有能夠沿第一滑槽滑動的滑塊，所述連接板的兩側設有沿連接板長度方向延伸的第二滑槽，所述滑塊的一端能夠滑動的設于第二滑槽內。

6、優選地，所述支撐板上遠離絲桿滑臺的一側安裝有滑桿，所述滑桿上滑動連接有連接塊，所述連接塊的一端與升降板固定連接。

7、優選地，所述支撐板的頂部豎直設置有光柱，所述升降板上設有供光柱移動的穿口，所述光柱的頂部設置有能夠與升降板上表面抵接的止停板。

8、優選地，所述光柱上套設有緩沖彈簧，所述緩沖彈簧的兩端分別于支撐板的頂部和升降板的底部抵接設置。

9、本申請還提供一種橫切機，包括電機驅動式紙張防松弛張緊機構。

10、本實用新型相比較于現有技術的有益效果是：

11、1.本申請通過可調節移動的壓輥，解決了紙張容易松弛，影響裁切的技術問題；

12、2.本申請通過光柱和緩沖彈簧的設置，使得升降板在移動時更加穩定，便于對壓輥進行調節。

技術特征：

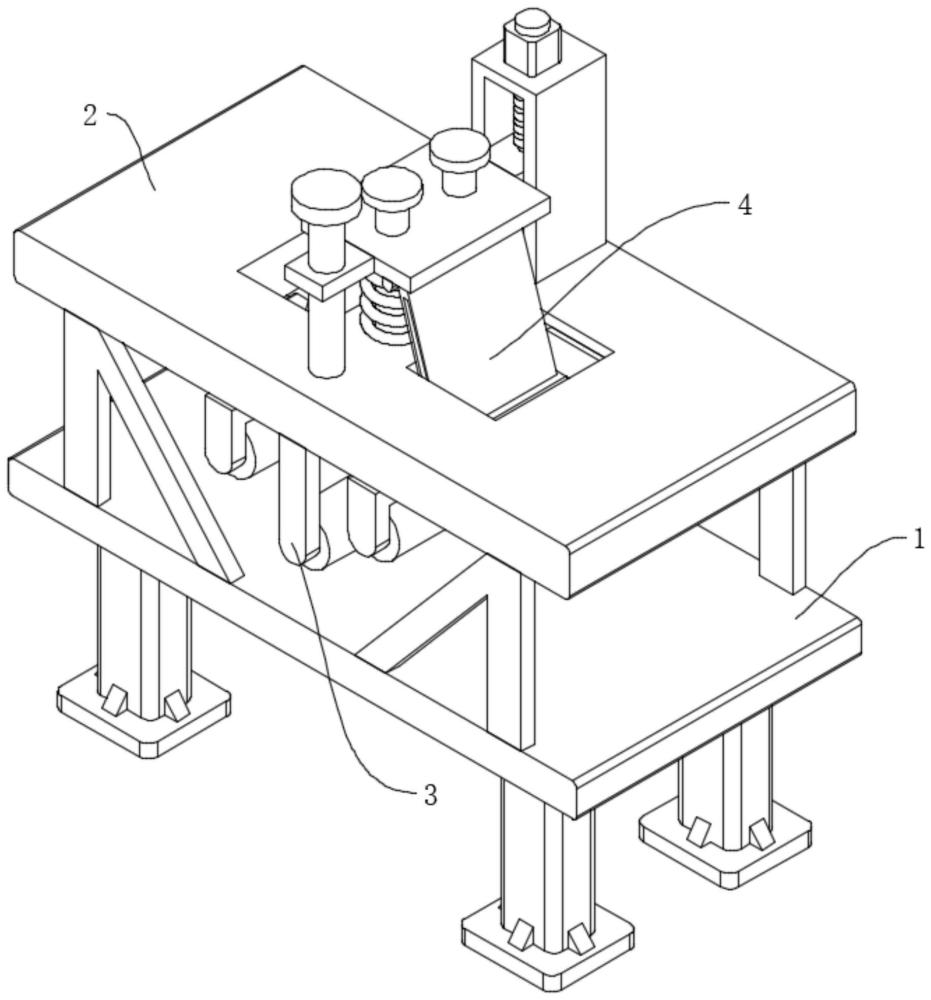

1.電機驅動式紙張防松弛張緊機構，其特征在于，包括底座（1），所述底座（1）的上方安裝有支撐板（2），所述支撐板（2）的底部設置有用于引導紙張的傳紙輥（3），所述支撐板（2）上還設置有張緊組件（4），所述張緊組件（4）包括兩個對稱設于傳紙輥（3）兩側的壓輥（41）以及用于驅動兩個壓輥（41）同時向下移動的升降展開部件，當升降展開部件驅動兩個壓輥（41）向下移動時，兩個壓輥（41）抵壓傳送的紙張上表面并相互遠離。

2.根據權利要求1所述的電機驅動式紙張防松弛張緊機構，其特征在于，所述升降展開部件包括絲桿滑臺（42）、升降板（43）和連接板（44）；

3.根據權利要求2所述的電機驅動式紙張防松弛張緊機構，其特征在于，所述復位部件為復位彈簧（45），所述復位彈簧（45）的一端與矩形通口的內側連接，所述復位彈簧（45）的另一端與連接板（44）的內側連接。

4.根據權利要求2所述的電機驅動式紙張防松弛張緊機構，其特征在于，所述支撐板（2）上的矩形通口的兩側設有水平設置的第一滑槽（46），所述第一滑槽（46）內設有能夠沿第一滑槽（46）滑動的滑塊（47），所述連接板（44）的兩側設有沿連接板（44）長度方向延伸的第二滑槽（48），所述滑塊（47）的一端能夠滑動的設于第二滑槽（48）內。

5.根據權利要求1所述的電機驅動式紙張防松弛張緊機構，其特征在于，所述支撐板（2）上遠離絲桿滑臺（42）的一側安裝有滑桿（412），所述滑桿（412）上滑動連接有連接塊（413），所述連接塊（413）的一端與升降板（43）固定連接。

6.根據權利要求2所述的電機驅動式紙張防松弛張緊機構，其特征在于，所述支撐板（2）的頂部豎直設置有光柱（49），所述升降板（43）上設有供光柱（49）移動的穿口，所述光柱（49）的頂部設置有能夠與升降板（43）上表面抵接的止停板（410）。

7.根據權利要求6所述的電機驅動式紙張防松弛張緊機構，其特征在于，所述光柱（49）上套設有緩沖彈簧（411），所述緩沖彈簧（411）的兩端分別于支撐板（2）的頂部和升降板（43）的底部抵接設置。

8.一種橫切機，其特征在于，包括權利要求1-7任意一項所述的電機驅動式紙張防松弛張緊機構。

技術總結
本技術公開了電機驅動式紙張防松弛張緊機構，涉及紙張生產技術領域，包括底座，所述底座的上方安裝有支撐板，所述支撐板的底部設置有用于引導紙張的傳紙輥，所述支撐板上還設置有張緊組件，所述張緊組件包括兩個對稱設于傳紙輥兩側的壓輥以及用于驅動兩個壓輥同時向下移動的升降展開部件，當升降展開部件驅動兩個壓輥向下移動時，兩個壓輥抵壓傳送的紙張上表面并相互遠離通過絲桿滑臺的啟動，由絲桿滑臺帶動升降板移動，再由升降板帶動下方兩側的連接板移動，再通過連接板帶動壓輥進行向下移動的同時展開，并拉升伸復位部件，從而達到對兩個壓輥的位置的調節，從而達到對紙張進行張緊，避免出現松弛，影響后續切割。

技術研發人員：林冬
受保護的技術使用者：汕頭市強宇包裝材料有限公司
技術研發日：20240429
技術公布日：2025/4/28
