本發明涉及電子顯微鏡，具體涉及一種電子顯微鏡探測器及掃描式電子顯微鏡。

背景技術：

1、電子顯微鏡是一種利用電子束代替光束來成像，以觀察物質微觀結構的科學儀器；常規的電子顯微鏡主要包括以下三個部分：電子光學系統、真空系統和供電系統；

2、其中，電子光學系統負責產生和聚焦電子束，它包括電子槍、電子透鏡(如電磁透鏡或靜電透鏡)、樣品室等。電子槍發射電子，經過加速電壓加速后形成高速電子束，再通過電子透鏡進行聚焦，最終照射到樣品上。由于電子束在空氣中會迅速散射，因此，電子顯微鏡需要在高真空環境中工作；真空系統由機械真空泵、擴散泵和真空閥門等構成，用于維持鏡筒內的高真空狀態。供電系統為電子顯微鏡提供所需的各種電源，包括高壓發生器(用于加速電子)和勵磁電流穩流器(用于穩定電子束)等。此外，現代電子顯微鏡還配備有自動操作程序控制系統和數據處理的計算機系統，以提高操作效率和圖像處理能力。

技術實現思路

1、以下是對本文詳細描述的主題的概述。本概述并非是為了限制權利要求的保護范圍。

2、原子排列不規則或晶格缺陷導致的臺階結構在材料科學中具有重要地位，因為這些原子臺階結構顯著影響著材料的物理和化學性質，包括催化性能及晶體生長。為了研究這些微觀現象，通常采用掃描隧道顯微鏡或原子力顯微鏡等技術，在原子尺度上對樣品表面進行精細掃描，從而獲得高分辨率的圖像與信息；相比之下，傳統的電子顯微鏡技術難以清晰地觀察到這種原子級別的臺階特征。

3、鑒于以上現有技術的缺點，本發明的目的在于提供一種能夠探測原子臺階的電子顯微鏡探測器及掃描式電子顯微鏡。

4、為實現上述目的及其它相關目的，本發明提供一種電子顯微鏡探測器，包括一端用于與顯微鏡腔體連接的納米移動調節臂，所述納米移動調節臂的另一端連接有用于接收信號電子的探測器本體，所述納米移動調節臂被配置為，能夠驅動所述探測器本體移動至所述顯微鏡腔體內的任一位置和/或角度。

5、作為本發明一可選實施例，所述探測器本體包括：

6、電路板，安裝于所述納米移動調節臂遠離連接所述顯微鏡腔體的一端；

7、導線，一端與所述電路板連接，另一端懸伸設置，且所述導線由塑性材料制成。

8、作為本發明一可選實施例，所述探測器本體還包括電極片，所述電極片與所述導線懸伸的一端連接。

9、作為本發明一可選實施例，所述納米移動調節臂由多個異形轉接件、多個一維納米位移臺和/或納米旋轉驅動裝置連接形成，所述納米移動調節臂被配置為能夠驅動所述探測器本體移動和/或轉動。

10、作為本發明一可選實施例，所述異形轉接件之間和/或所述異形轉接件與所述一維納米位移臺之間和/或所述一維納米位移臺之間的連接位置可調。

11、作為本發明一可選實施例，所述一維納米位移臺由壓電驅動器驅動。

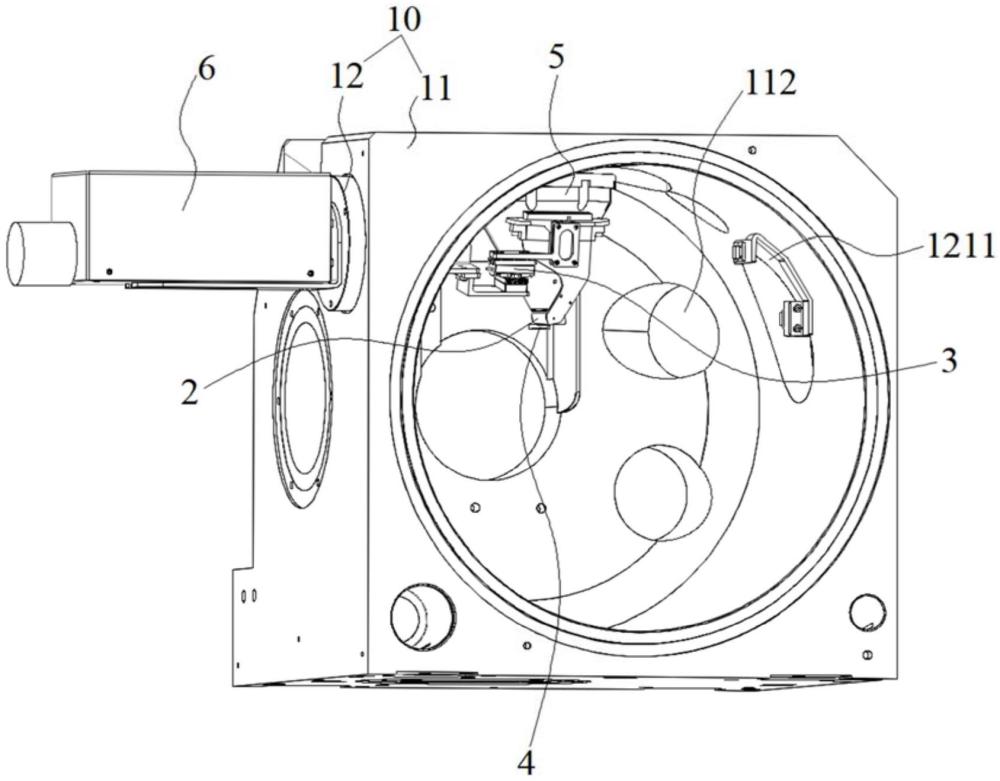

12、為實現上述目的及其它相關目的，本發明提供一種掃描式電子顯微鏡，包括：

13、顯微鏡腔體，包括腔室本體和密封安裝于所述腔室本體的真空法蘭；

14、極靴，設置于所述顯微鏡腔體；

15、樣品臺，可旋轉的設置于所述極靴下方；

16、真空泵，與所述顯微鏡腔體連接；

17、以及設置于所述顯微鏡腔體內的所述的電子顯微鏡探測器，且所述電子顯微鏡探測器與所述顯微鏡腔體的內壁連接。

18、作為本發明一可選實施例，所述真空法蘭為真空多針法蘭。

19、作為本發明一可選實施例，所述顯微鏡腔體外側設置有信號處理器，所述信號處理器通過所述真空多針法蘭與所述探測器本體信號連接。

20、作為本發明一可選實施例，所述顯微鏡腔體內設置有圖像采集裝置；所述顯微鏡腔體外設置有位移控制器，所述位移控制器與所述顯微鏡腔體內的所述納米移動調節臂移動控制連接。

21、綜上所述，現有技術中電子顯微鏡探測器一般處于固定位置和角度，不可調節，從而在探測樣品的原子臺階時，電子顯微鏡探測器無法與原子臺階保持最佳的位置和角度去探測，這是由于在分析實驗樣品表面原子臺階時，低表面產生的信號電子部分會被高表面阻擋，從而使得電子顯微鏡探測器需要在原子臺階較高一側接收信號電子，以使電子顯微鏡探測器在該側無法接收到這部分被阻擋的信號電子，由此圖像上呈現明暗邊界即代表原子臺階。為此，本案通過納米移動調節臂能夠?qū)崿F(xiàn)探測器本體的納米級位置移動調節，從而實現電子顯微鏡探測器相對于樣品進行納米級的移動和/或角度調整，能夠使電子顯微鏡探測器與樣品保持合適的角度和位置，從而使得電子顯微鏡探測器能夠探測到原子臺階，配合顯微鏡可旋轉樣品臺，可分析樣品表面全貌，從而能夠更準確全面的對樣品進行分析。

技術特征：

1.一種電子顯微鏡探測器，其特征在于，包括一端用于與顯微鏡腔體連接的納米移動調節臂，所述納米移動調節臂的另一端連接有用于接收信號電子的探測器本體，所述納米移動調節臂被配置為，能夠驅動所述探測器本體移動至所述顯微鏡腔體內的任一位置和/或角度。

2.根據權利要求1所述的電子顯微鏡探測器，其特征在于，所述探測器本體包括：

3.根據權利要求2所述的電子顯微鏡探測器，其特征在于，所述探測器本體還包括電極片，所述電極片與所述導線懸伸的一端連接。

4.根據權利要求1所述的電子顯微鏡探測器，其特征在于，所述納米移動調節臂由多個異形轉接件、多個一維納米位移臺和/或納米旋轉驅動裝置連接形成，所述納米移動調節臂被配置為能夠驅動所述探測器本體移動和/或轉動。

5.根據權利要求4所述的電子顯微鏡探測器，其特征在于，所述異形轉接件之間和/或所述異形轉接件與所述一維納米位移臺之間和/或所述一維納米位移臺之間的連接位置可調。

6.根據權利要求4所述的電子顯微鏡探測器，其特征在于，所述一維納米位移臺由壓電驅動器驅動。

7.一種掃描式電子顯微鏡，其特征在于，包括：

8.根據權利要求7所述的掃描式電子顯微鏡，其特征在于，所述真空法蘭為真空多針法蘭。

9.根據權利要求7所述的掃描式電子顯微鏡，其特征在于，所述顯微鏡腔體外側設置有信號處理器，所述信號處理器通過所述真空多針法蘭與所述探測器本體信號連接。

10.根據權利要求7所述的掃描式電子顯微鏡，其特征在于，所述顯微鏡腔體內設置有圖像采集裝置；所述顯微鏡腔體外設置有位移控制器，所述位移控制器與所述顯微鏡腔體內的所述納米移動調節臂移動控制連接。

技術總結
本發明涉及電子顯微鏡技術領域，具體涉及一種電子顯微鏡探測器及掃描式電子顯微鏡；所述電子顯微鏡探測器包括一端用于與顯微鏡腔體連接的納米移動調節臂，所述納米移動調節臂的另一端連接有用于接收信號電子的探測器本體，所述納米移動調節臂被配置為，能夠驅動所述探測器本體移動至所述顯微鏡腔體內的任一位置和/或角度，本發明提供的電子顯微鏡探測器能夠探測到原子臺階，從而能夠更準確全面的對樣品進行分析。

技術研發人員：王竹君,昂超
受保護的技術使用者：上海科技大學
技術研發日：
技術公布日：2025/4/24
