本發明涉及半導體封裝，特別是涉及一種塑封模具。

背景技術：

1、半導體塑封工藝是半導體行業常用的工藝流程，在近乎密閉的模封腔內注塑熔融狀態的樹脂材料，通過樹脂材料的流動，填充整個封裝模具的模封腔，以包裹整個芯片以及部分引線框架，并形成半導體產品。半導體塑封工藝其目的是利用樹脂材料包裹整個芯片，以保護半導體產品內部的芯片、焊線、元器件等敏感結構，使其不受外界環境的影響，保證半導體產品整體的絕緣性和可靠性；

2、經檢索現有技術中“一種半導體塑封裝置”，公告號為“cn116682745b”，該裝置通過塑封主體對塑料塊加熱熔化，進而對半導體進行塑封加工操作，但是加熱操作中由于兩個模塊將會往復分離合并，對半導體產品進行塑封加工，分離時模具內腔暴露在外熱量產生損失，模具內腔需要時間再次逐步加熱，保持對后續材料熔融溫度，將會影響對半導體塑封加工的工作效率。

技術實現思路

1、基于此，有必要針對加熱操作中由于兩個模塊分離與外界常溫空氣接觸，模具內腔溫度需要逐步加熱到使得塑料塊熔融溫度，將會影響對半導體塑封加工的工作效率問題，提供一種塑封模具。

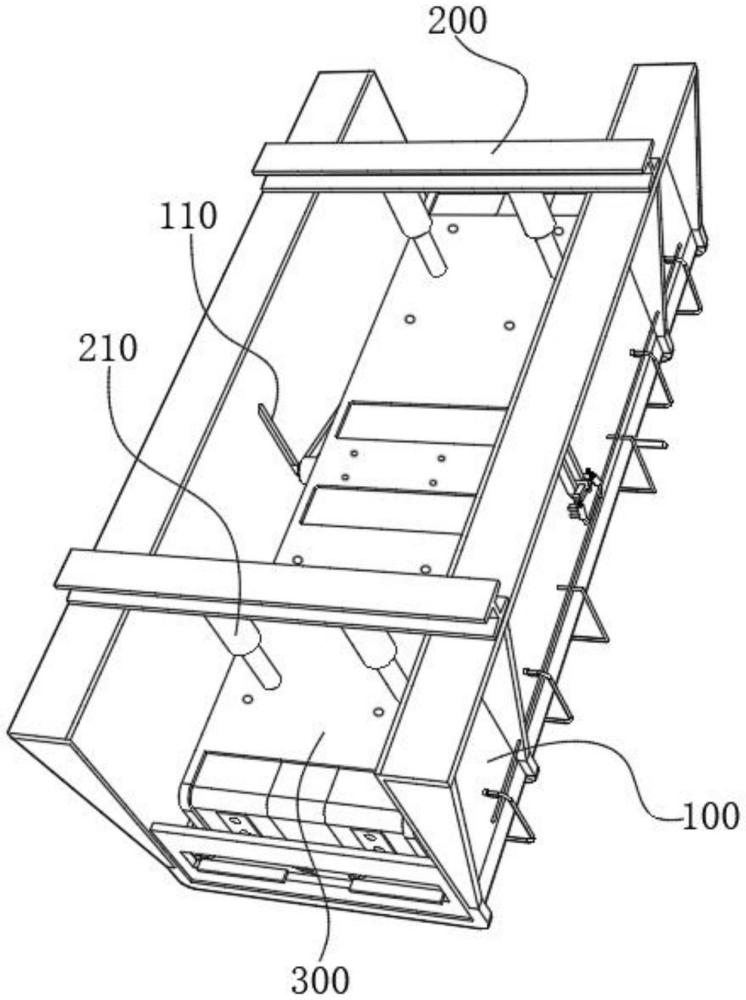

2、一種塑封模具，包括：塑封外架，所述塑封外架的兩側均固定連接有導向架，所述導向架貫穿至塑封外架的內部，所述塑封外架的上端固定連接有連接架，所述連接架的下端固定連接有兩個電液推桿；塑封機構，所述塑封機構安裝于連接架的下端，所述塑封機構的表面延伸至塑封外架的外部；其中，所述塑封機構包括安裝于塑封外架內底壁的下模調節組件，所述下模調節組件的上端安裝有上模驅動組件，所述上模驅動組件設置于連接架的伸縮端，所述下模調節組件的內部設置有塑封料擠出頭，所述塑封料擠出頭的下端貫穿至塑封外架的下方，所述下模調節組件的下方設置有溫度輔助組件，所述溫度輔助組件安裝于塑封外架的表面。

3、在其中一個實施例中，所述下模調節組件包括固定連接于塑封外架內底壁的中部導向條，所述中部導向條的內壁與塑封料擠出頭的表面固定連接，所述中部導向條的兩側均設置有固定連接于塑封外架內壁的側邊導向條，所述中部導向條與側邊導向條之間滑動連接有滑動下模，所述中部導向條與側邊導向條之間固定連接有兩個底滑動架，所述滑動下模滑動連接于底滑動架的表面。其中滑動下模的上端開設有四個下模槽，在滑動下模的中部需設置保溫材料，保溫材料以實際使用情況進行適當調整，保溫材料的兩側各分布兩個下模槽。

4、在其中一個實施例中，所述上模驅動組件包括固定連接于連接架伸縮端的上模具，所述上模具的內部開設有降溫氣道，所述上模具的上端中部嵌入安裝有兩個加熱塊，所述上模具的兩側均固定連接有固定套管，所述上模具的側面中部固定連接有固定環，所述固定環的內壁鉸接有鉸接桿，所述鉸接桿的另一端鉸接于相鄰所述滑動下模的上端。通過固定環使得鉸接桿帶動滑動下模在中部導向條和側邊導向條之間滑動。

5、在其中一個實施例中，所述鉸接桿靠近上模具的端部固定連接有撥動塊，所述導向架的兩側均設置有固定連接于塑封外架表面的密閉伸縮缸，所述密閉伸縮缸伸縮端與撥動塊的下端接觸，所述密閉伸縮缸伸縮端套設有彈簧，所述密閉伸縮缸的下端連通有導液管，所述導液管遠離密閉伸縮缸的端部連通有密閉嵌入缸。當鉸接桿進行偏移時，帶動撥動塊跟隨偏移，進而抵觸密閉伸縮缸的伸縮端，使得密閉伸縮缸內部液體介質注入導液管中，此時使得密閉嵌入缸內部的活塞向固定套管方向移動。

6、在其中一個實施例中，所述溫度輔助組件包括固定連接于塑封外架內底壁的隔溫板，所述隔溫板與底滑動架組合形成冷卻腔，相鄰所述隔溫板的相對側形成預熱腔，所述隔溫板的下端設置有固定連接于塑封外架下端的渦流管，所述渦流管的冷氣端連通有第一冷氣導管，所述第一冷氣導管遠離渦流管的端部貫穿至冷卻腔，所述冷卻腔底壁固定連接有第二冷氣導管，所述第二冷氣導管的另一端連通于密閉嵌入缸的表面。渦流管將高速氣體注入使得第一冷氣導管將冷氣流導出，對冷卻腔進行降溫操作，其中冷卻腔內部通過導向?qū)匕迮c波紋導溫板以及底滑動架對滑動下模的下方進行降溫操作，并通過第二冷氣導管與密閉嵌入缸和固定套管將低溫氣體導入降溫氣道中。

7、在其中一個實施例中，所述中部導向條的上端開設有中部導流槽，所述滑動下模的上端開設有下模導流槽，所述中部導流槽與相鄰所述下模導流槽連通，所述滑動下模的下端固定連接有導向?qū)匕濉Ｍㄟ^下模導流槽和中部導流槽導向模腔內，其中導入的過程中由于上模具的上端開設有出氣孔，并且對塑封料持續加熱，提高了塑封料的流動性，使得塑封成品可以快速成型。

8、在其中一個實施例中，所述底滑動架的上端開設有導向槽口，所述導向?qū)匕寤瑒?dòng)連接于導向槽口的內壁，相鄰所述導向槽口之間設置有波紋導溫板，所述波紋導溫板滑動連接于底滑動架的內頂壁。通過鉸接桿帶動滑動下模進行水平移動，上模具再次下移后在慣性的作用下，使得滑動下模的另外兩個下模槽移動至加熱塊的下方，波紋導溫板遠離底滑動架的表面呈波浪狀，可以對氣流起到輔助導向作用。

9、在其中一個實施例中，所述密閉嵌入缸嵌入安裝于塑封外架的表面，所述密閉嵌入缸的內壁滑動連接有活塞，所述活塞的內壁固定連接有氣門芯接頭，所述氣門芯接頭遠離固定套管端部連接有伸縮波紋管。密閉伸縮缸被擠壓時氣門芯接頭抵觸氣筒接頭形成緊密貼合效果，此時氣筒接頭與氣門芯接頭相匹配，形成連通效果，冷氣流通過固定套管注入降溫氣道的內部，并對相鄰的塑封半導體進行快速降溫，提高半導體塑封的成型效果。

10、在其中一個實施例中，所述固定套管的內壁滑動連接有滑動管，所述滑動管的另一端固定連接有氣筒接頭，所述固定套管與氣筒接頭之間固定連接有彈片。當密閉伸縮缸未被擠壓時固定套管通過滑動管帶動氣筒接頭向密閉嵌入缸遠離第二冷氣導管的端部靠近，此時活塞以及氣門芯接頭位于密閉嵌入缸的內部，氣門芯接頭與氣筒接頭不接觸。

11、在其中一個實施例中，所述渦流管的熱氣端連通有第一熱氣導管，所述第一熱氣導管貫穿至預熱腔的內部，所述預熱腔的內底壁固定連接有第二熱氣導管，所述第二熱氣導管的另一端貫穿塑封外架的側面并延伸至塑封外架的內部。通過第一熱氣導管對預熱腔內部進行熱氣流導入，輔助預熱腔上方的滑動下模進行預熱操作，提高半導體塑封的成型效率，預熱腔內部熱氣體通過第二熱氣導管向滑動下模上方相鄰的下模槽進行預熱，

12、上述塑封模具，通過設置塑封機構中的加熱塊對上模具的中部維持熔融熱量，降低上模具往復運動中的熱量損失，通過第一熱氣導管對滑動下模加熱區域進行輔助加熱，同時配合第二熱氣導管對墻體內進行熱氣注入，降低外界常溫氣體與模具內腔接觸導致熱量損失，使得該裝置開合過程中降低與外界常溫空氣的接觸，并輔助維持模具內腔的高溫效果，縮短了模具內腔加熱的時間，提高該裝置的加工效率；

13、該裝置通過設置的上模驅動組件與溫度輔助組件可在塑封加工中，通過第一冷氣導管將低溫氣流導向至冷卻腔的內部，輔助對低溫區域的滑動下模下方進行輔助降溫，輔助半導體塑封成型后下方得到快速降溫，冷卻腔內部低溫氣體通過密閉嵌入缸與固定套管到入至上模具內，對半導體塑封成型后的上方進行降溫，縮短了半導體塑封后降溫定型的時間，提高該裝置的加工效率。
