本發明涉及銅鋁端子連接器，具體為一種銅鋁端子連接器。

背景技術：

1、電網線纜的接線端通常由銅材制成，而鋁材由于易于獲得、重量輕等優點已成為常用的電纜材質，當光伏線路采用鋁或鋁合金導體電纜時，就涉及銅線與鋁線的連接問題，由于銅與鋁之間的電極電位相差很大，因此當鋁線與銅線直接連接時，通電產生氧化還原反應，使得鋁線發生電化學腐蝕，當用電裝置長期運行、過載或短路時，極易引發安全事故，對產品的安全造成極大的安全隱患。

2、現有技術在對銅線與鋁線進行連接的過程中，通常是利用銅鋁連接器對銅線與鋁線進行對接，對接時需要先將銅線與鋁線端部分別安裝上對接頭，然后需要將兩個對接頭分別安裝在兩個殼體內，最后將兩個殼體進行插接，兩個對接頭會隨著插接在一起從而完成銅線與鋁線的對接，但是在兩個殼體進行插接的過程中，殼體內部的對接頭容易發生松動，不能穩定對接影響對接頭的插接效果，從而導致連接后的銅線與鋁線之間出現連接不穩定的情況。

技術實現思路

1、本發明的目的在于提供一種銅鋁端子連接器，以解決上述背景技術中提出了的問題。

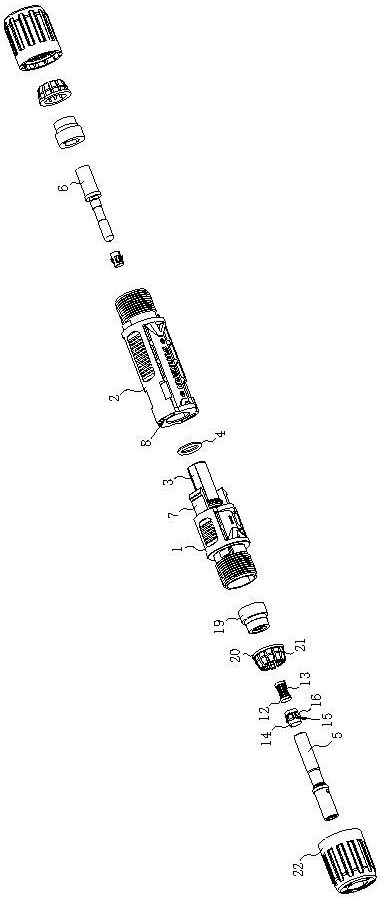

2、為實現上述目的，本發明提供如下技術方案：一種銅鋁端子連接器，包括第一殼體與第二殼體，所述第一殼體與第二殼體端部相互貼合，所述第一殼體端部固定連接有連接筒，所述連接筒延伸至第二殼體內部，所述第一連接筒表面套設有密封圈，所述第一殼體與第二殼體內部分別設有第一插接頭與第二插接頭，所述第一插接頭與第二插接頭相遠離的兩端分別連接有銅線與鋁線，所述第一殼體與第二殼體之間設有卡接機構，所述卡接機構用于將第一殼體與第二殼體端部進行卡接固定，所述第一插接頭與第二插接頭表面設有插接機構，所述插接機構用于使第一插接頭與第二插接頭進行插接，所述第一插接頭內部設有傳導機構，所述傳導機構用于保證第一插接頭與第二插接頭插接后的緊密接觸保證電力的正常傳導，所述第一插接頭與第二插接頭表面均設有限位機構，所述限位機構用于對第一插接頭與第二插接頭安裝在第一殼體與第二殼體內時進行限位，所述第一殼體與第二殼體相遠離的兩端均設有鎖緊機構，所述鎖緊機構用于對處于第一殼體與第二殼體內部的銅線與鋁線進行鎖緊。

3、作為本發明的進一步方案，所述卡接機構包括兩個卡接扣，兩個所述卡接扣固定連接在所述第一殼體靠近第二殼體一端表面，所述卡接扣端部為斜面，所述第二殼體靠近第一殼體一端表面開設有卡接槽，所述卡接扣延伸至卡接槽內使第一殼體與第二殼體對接。

4、作為本發明的進一步方案，所述插接機構包括插接槽，所述插接槽開設在所述第一插接頭端部，所述插接槽貫穿第一插接頭，所述銅線處于插接槽內，所述第二插接頭靠近第一插接頭一端為弧形并且延伸至插接槽內部，所述第二插接頭遠離第一插接頭一端表面開設有連接槽，所述鋁線處于連接槽內，所述第一插接頭與第二插接頭表面均開設有緊固孔，兩個所述緊固孔分別延伸至插接槽與連接槽位置，所述緊固孔用于安裝緊固螺釘對銅線與鋁線進行固定。

5、作為本發明的進一步方案，所述傳導機構包括兩個固定環，兩個所述固定環均安裝在所述插接槽內部，所述第二插接頭端部穿過固定環，兩個所述固定環之間固定連接有多個弧形的接觸片，多個所述接觸片均向靠近第二插接頭一側彎曲，兩個所述固定環與接觸片均為導體。

6、作為本發明的進一步方案，所述限位機構包括兩個限位環，兩個所述限位環分別安裝在所述第一插接頭與第二插接頭的表面，所述限位環表面開設有多個等角度排列的通口，多個所述通口內均固定連接有傾斜設置的限位板，所述第一殼體與第二殼體內壁表面均開設有限位槽，所述限位環處于限位槽位置，所述限位板端部會于限位槽內部貼合。

7、作為本發明的進一步方案，所述鎖緊機構包括兩個密封槽，兩個所述密封槽分別開設在所述第一殼體與第二殼體相遠離的兩端表面，所述密封槽內設有環狀的防水塞，所述防水塞延伸至密封槽外側，所述防水塞表面套設有套環，所述套環表面固定連接有多個夾緊爪，所述夾緊爪外側為斜面，所述第一殼體與第二殼體表面均螺紋連接有鎖緊帽，所述鎖緊帽一端內側表面為斜面，所述鎖緊帽安裝在第一殼體與第二殼體表面時鎖緊帽擠壓夾緊爪向內側移動。

8、作為本發明的進一步方案，所述第一殼體與第二殼體相遠離的兩端均開設有第一滑槽，所述第一滑槽分別延伸至所述第一插接頭與第二插接頭的中間位置，所述第一滑槽內彈性滑動連接有l(wèi)形的推動桿，兩個所述推動桿分別延伸至第一殼體與第二殼體端部的所述鎖緊帽一側位置，所述推動桿端部為斜面，所述第一滑槽內壁表面開設有向第一殼體與第二殼體內部延伸的第二滑槽，所述第二滑槽延伸至第一殼體與第二殼體內部，所述第二滑槽內設有阻擋桿，所述阻擋桿的上端為斜面，所述阻擋桿上端與推動桿端部貼合，所述第一插接頭與第二插接頭表面均開設有環形的阻擋槽。

9、作為本發明的進一步方案，兩個所述第二滑槽內壁表面均開設有z型的第三滑槽，所述第三滑槽分別貫穿所述第一殼體與第二殼體延伸至第一殼體與第二殼體端部，處于所述第二殼體內部的第三滑槽端部延伸至所述卡接槽位置，所述第三滑槽內彈性滑動連接有觸發桿，所述觸發桿靠近所述阻擋桿一端為斜面，所述阻擋桿表面固定連接有三角形的觸發塊，所述第二滑槽的寬度是第一滑槽寬度的二倍，所述阻擋桿寬度與第一滑槽寬度相同，所述第二滑槽內上下彈性滑動連接有滑動板，所述阻擋桿與滑動板彈性滑動連接，所述觸發桿用于作用觸發塊使阻擋桿沿著滑動板向一側滑動。

10、作為本發明的進一步方案，所述阻擋桿底部為斜面，所述阻擋槽內側為斜面。

11、作為本發明的進一步方案，所述鎖緊帽內側滑動連接有防護筒，所述防護筒一端處于所述夾緊爪與防護筒之間，所述防護筒另一側穿過鎖緊帽延伸至鎖緊帽外側。

12、與現有技術相比，本發明的有益效果是：

13、本發明在對銅線與鋁線進行連接的過程中，利用限位環與限位板對第一插接頭與第二插接頭進行限位，有利于使第一插接頭與第二插接頭在安裝至第一殼體與第二殼體內部后能夠保持穩定，限位環表面的通口能夠保證第一插接頭與第二插接頭的散熱效果并且利用夾緊爪與鎖緊帽對穿過的銅線與鋁線進行夾緊，保證銅線與鋁線能夠在安裝完成后保持固定，便于后續第一插接頭與第二插接頭的穩定對接，并且利用接觸片對第二插接頭進行夾緊，保證第一插接頭與第二插接頭的連接后電力的穩定傳導，避免第一插接頭與第二插接頭直接套接配合在使用過程中，第一插接頭與第二插接頭會產生晃動從而導致接觸不穩定，影響電力傳導效果。

14、本發明在對銅線與鋁線進行連接的過程中，在將第一插接頭與第二插接頭安裝至第一殼體與第二殼體內部時，阻擋槽會移動至阻擋桿位置，然后在第一插接頭與第二插接頭安裝完成后需要將防水塞、套環與鎖緊帽進行安裝，在將鎖緊帽進行安裝旋緊時，鎖緊帽會作用推動桿在第一滑槽內移動，推動桿端部的斜面會作用阻擋桿上端的斜面，阻擋桿會向靠近阻擋槽一側移動，阻擋桿會移動至阻擋槽內對第一插接頭與第二插接頭進行限位，有利于使第一插接頭與第二插接頭能夠在安裝至第一殼體與第二殼體內部后保持固定，從而保證在第一插接頭與第二插接頭在對接時能夠穩定對接，避免在將第一殼體與第二殼體進行對接時，第一插接頭與第二插接頭受到的推動力較大會導致第一插接頭與第二插接頭移動，第一插接頭與第二插接頭不能穩定的對接，從而影響銅線與鋁線的連接效果。

15、本發明在將第一殼體與第二殼體進行對接時，第一插接頭與第二插接頭分別處于第一殼體與第二殼體內部，隨后在第一殼體與第二殼體進行插接的過程中，第一插接頭與第二插接頭會被阻擋桿與阻擋槽限制，卡接扣會移動至卡接槽內，隨后在第一殼體與第二殼體完全對接時，卡接扣移動至卡接槽內會先被擠壓然后進入到卡接槽內后恢復原位與卡接槽卡合，在卡接扣恢復原位時會作用處于第二殼體內部的觸發桿移動，第一殼體內部的觸發桿會在第一殼體與第二殼體完全對接時受到第二殼體端部的擠壓，觸發桿移動觸發桿端部的斜面會作用觸發塊與阻擋桿向一側移動，阻擋桿在第二滑槽內移動，阻擋桿沿著滑動板向一側移動會與推動桿錯位，阻擋桿與滑動板會在彈簧的作用下移出阻擋槽，解除對第一插接頭與第二插接頭的限位阻擋，有利于在第一插接頭與第二插接頭對接完成后使阻擋桿移出阻擋槽，減少阻擋桿在第一插接頭與第二插接頭使用過程中的接觸，一方面減少阻擋桿與第一插接頭、第二插接頭使用時散熱的影響，另一方面避免阻擋桿會因第一插接頭與第二插接頭使用過程中產生的熱量二發生變形，影響阻擋桿的后續使用。
