本發明涉及電氣，尤其涉及一種電流互感器、組合電器及組合電器擴建方法。

背景技術：

1、高電壓組合電器通常會因?yàn)檫h(yuǎn)期規劃而設計預留單元接口，以便在該預留接口處進行擴建。示例性地，已修建的部分為隔離開關，在隔離開關下端設計預留接口，擴建時，在該預留接口的下方對接電流互感器，并在電流互感器的下方連接斷路器。具體地，在預留接口處連接上觸頭座，在斷路器接口處連接下觸頭座，電流互感器的導電桿上端插入上觸頭座下端插入下觸頭座。

2、現有某些擴建方案，將電流互感器和下方的斷路器組裝好后，再使互感器的導電桿與預留接口處的上觸頭座插接，這種對接方式需要抬高隔離開關，以使預留接口下方具有足夠的擴建間隔，才能完成對接。若先安裝電流互感器的殼體和導電桿，再使斷路器接口處的下觸頭座與導電桿對插，則由于導電桿隱藏在殼體內部而難以完成與下觸頭座的對插，擴建操作極為不便。

3、因此，亟需一種電流互感器、組合電器及組合電器擴建方法，以解決現有技術中存在的上述問題。

技術實現思路

1、本發明的目的在于提供一種電流互感器、組合電器及組合電器擴建方法，在擴建時能方便快速地完成電流互感器上方和下方的對接，無需預留較大的擴建間隔，而且在對接完成前能對電流互感器內部進行清理，提高產品內部的清潔度。

2、為達此目的，本發明采用以下技術方案：

3、第一方面，提供一種電流互感器，包括外罩組件以及設于所述外罩組件內的導電桿、第一觸頭座以及連接件；

4、所述連接件連接于所述第一觸頭座內且端部設置有第一配合部；

5、所述導電桿的第一端插設于所述第一觸頭座內，并設置有第一插孔，所述第一插孔的端部形成第二配合部，所述第一配合部能穿過所述第二配合部并插入所述第一插孔內；所述導電桿能通過所述連接件和所述第一插孔的配合沿自身軸向可移動地懸掛于所述連接件上。

6、作為本發明提供的電流互感器的優選方案，所述連接件包括間隔設置的多個彈片，多個所述彈片能向靠近彼此的方向彈性形變，所述第一配合部包括凸設于所述彈片的外壁的鉤卡凸部；

7、所述第二配合部凸設于所述第一插孔的內壁，并能與所述第一配合部彈性鉤卡配合。

8、作為本發明提供的電流互感器的優選方案，所述第一插孔包括第一配合孔以及由所述第二配合部圍設出的第二配合孔，所述第一配合部能穿過所述第二配合孔進入所述第一配合孔；

9、所述第二配合孔的內徑沿遠離所述第一配合孔的方向先減小后增大，所述第二配合孔的最小內徑小于所述第一配合孔的內徑且小于所述第一配合部沿所述第一插孔徑向上的最大尺寸。

10、作為本發明提供的電流互感器的優選方案，所述第一配合部包括外螺紋結構，所述第二配合孔在內徑最小位置處設置有內螺紋結構；

11、所述外螺紋結構能與所述內螺紋結構旋擰配合后脫離，并進入所述第一配合孔內。

12、作為本發明提供的電流互感器的優選方案，所述鉤卡凸部具有依次連接的第一導向面、第一過渡面以及第一鉤卡面；

13、所述第一導向面沿遠離所述第一過渡面的方向逐漸靠近所述連接件的中心；所述第一導向面和所述第一過渡面均能沿所述第二配合部滑動；

14、所述第一鉤卡面沿遠離所述第一過渡面的方向逐漸靠近所述連接件的中心；所述第一鉤卡面鉤卡于所述第二配合部；

15、和/或，

16、多個所述彈片呈圓周分布。

17、作為本發明提供的電流互感器的優選方案，所述連接件還包括依次連接的螺桿部、旋擰部以及連接部，所述彈片連接于所述連接部遠離所述旋擰部的一端；

18、所述螺桿部螺紋旋擰于所述第一觸頭座內，所述旋擰部抵靠于所述第一觸頭座的底壁，所述旋擰部呈非圓形，且所述旋擰部沿所述螺桿部軸向的正投影完全覆蓋所述連接部和多個所述彈片。

19、作為本發明提供的電流互感器的優選方案，所述連接件插入所述第一插孔的部分與所述第一插孔的內壁之間存在間隔；

20、和/或，所述電流互感器還包括第二觸頭座，所述導電桿的第二端與所述第二觸頭座插接配合。

21、作為本發明提供的電流互感器的優選方案，所述第二觸頭座設置有第二接觸腔；所述電流互感器還包括引導棒，所述引導棒的一端伸入所述第二接觸腔并連接于所述第二觸頭座，所述引導棒的另一端伸出所述第二接觸腔；

22、所述導電桿的第二端設置有第二插孔，所述導電桿的第二端插入所述第二接觸腔內，并通過所述第二插孔與所述引導棒插接配合。

23、第二方面，提供一種組合電器，包括隔離開關、斷路器以及如上所述的電流互感器，所述隔離開關預留有第一對接部，所述第一觸頭座連接于所述第一對接部，所述斷路器設置有第二對接部，所述導電桿的第二端連接于所述第二對接部。

24、第三方面，提供一種組合電器擴建方法，應用于如上所述的組合電器，所述方法包括：

25、將所述第一觸頭座連接于所述第一對接部，并將所述連接件連接于所述第一觸頭座內；

26、將所述導電桿與所述連接件插接，并使所述第一配合部穿過所述第二配合部以插入所述第一插孔內，以使所述導電桿沿自身軸向可移動地懸掛于所述連接件上；

27、將所述外罩組件套設在所述導電桿外并與所述第一對接部連接；

28、抬升所述斷路器，以使所述第二對接部自下至上與所述導電桿連接，并帶動所述導電桿上移至插入所述第一觸頭座內。

29、本發明的有益效果：

30、本發明提供一種電流互感器、組合電器及組合電器擴建方法，通過該電流互感器進行擴建對接時，可先將連接件與第一觸頭座連接，并將第一觸頭座連接于待擴建部位的預留對接位置處，之后將導電桿的第一端通過第一插孔與連接件插接，插接時，連接件上的第一配合部能穿過第二配合部并插入第一插孔內，此時通過連接件和第一插孔的配合能使導電桿可活動地懸掛于連接件的端部，導電桿尚未與第一觸頭座插接到位。隨后將外罩組件套設在導電桿外并連接于預留對接位置處，在外罩組件安裝完成后，將擴建部分抬升，使擴建部分與導電桿的第二端(即下端)連接，連接時由于導電桿懸掛于連接件的端部，使得導電桿的下端距離外罩組件的最底端更接近，便于操作人員目視觀察導電桿下端與擴建部分的連接，使連接部分更易對準且操作更平穩，避免了由于不可觀察帶來的磕碰、摩擦問題，減少金屬粉屑的產生。繼續抬升擴建部分，以使導電桿的第一端沿連接件滑動，直至擴建部分抵靠于外罩組件上，此時導電桿與第一觸頭座插接到位，最后連接外罩組件和擴建部分即可。

31、而且，在連接擴建部分和導電桿的下端之前，可以對已經連接的外罩組件內部進行清潔，提高產品內部的清潔度，避免產品內部由于存在雜質異物導致影響正常運行。

技術特征：

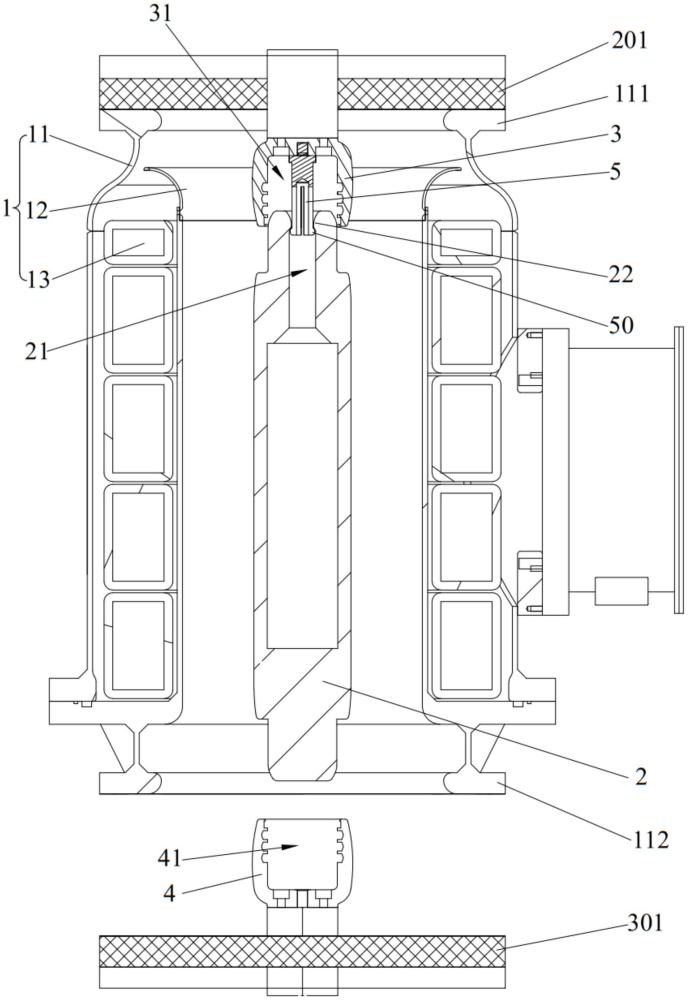

1.一種電流互感器，其特征在于，包括外罩組件(1)以及設于所述外罩組件(1)內的導電桿(2)、第一觸頭座(3)以及連接件(5)；

2.根據權利要求1所述的電流互感器，其特征在于，所述連接件(5)包括間隔設置的多個彈片(51)，多個所述彈片(51)能向靠近彼此的方向彈性形變，所述第一配合部(50)包括凸設于所述彈片(51)的外壁的鉤卡凸部(510)；

3.根據權利要求2所述的電流互感器，其特征在于，所述第一插孔(21)包括第一配合孔(211)以及由所述第二配合部(22)圍設出的第二配合孔(212)，所述第一配合部(50)能穿過所述第二配合孔(212)進入所述第一配合孔(211)；

4.根據權利要求3所述的電流互感器，其特征在于，所述第一配合部(50)包括外螺紋結構，所述第二配合孔(212)在內徑最小位置處設置有內螺紋結構；

5.根據權利要求2所述的電流互感器，其特征在于，所述鉤卡凸部(510)具有依次連接的第一導向面(5101)、第一過渡面(5102)以及第一鉤卡面(5103)；

6.根據權利要求2所述的電流互感器，其特征在于，所述連接件(5)還包括依次連接的螺桿部(54)、旋擰部(53)以及連接部(52)，所述彈片(51)連接于所述連接部(52)遠離所述旋擰部(53)的一端；

7.根據權利要求1-6任一項所述的電流互感器，其特征在于，所述連接件(5)插入所述第一插孔(21)的部分與所述第一插孔(21)的內壁之間存在間隔；

8.根據權利要求7所述的電流互感器，其特征在于，所述第二觸頭座(4)設置有第二接觸腔(41)；所述電流互感器還包括引導棒(6)，所述引導棒(6)的一端伸入所述第二接觸腔(41)并連接于所述第二觸頭座(4)，所述引導棒(6)的另一端伸出所述第二接觸腔(41)；

9.一種組合電器，其特征在于，包括隔離開關(200)、斷路器(300)以及如權利要求1-8任一項所述的電流互感器，所述隔離開關(200)預留有第一對接部(201)，所述第一觸頭座(3)連接于所述第一對接部(201)，所述斷路器(300)設置有第二對接部(301)，所述導電桿(2)的第二端連接于所述第二對接部(301)。

10.一種組合電器擴建方法，其特征在于，應用于如權利要求9所述的組合電器，所述方法包括：

技術總結
本發明屬于電氣技術領域，公開一種電流互感器、組合電器及組合電器擴建方法。電流互感器包括外罩組件及設于外罩組件內的導電桿、第一觸頭座及連接件；連接件連接于第一觸頭座內且端部設置有第一配合部；導電桿的第一端插設于第一觸頭座內，并設置有第一插孔。第一插孔的端部形成第二配合部，第一配合部能穿過第二配合部并插入第一插孔內；導電桿能通過連接件和第一插孔的配合沿自身軸向可移動地懸掛于連接件上，使得導電桿的下端更接近外罩組件的底端，便于操作人員目視導電桿下端與第二觸頭座插接，避免了由于不可視帶來的磕碰摩擦問題，減少金屬粉屑的產生，提高擴建對接效率。

技術研發人員：王偉,來東,郭劍火,彎天昊,惠軒鵬,蔣光明,劉月菲,葉國超
受保護的技術使用者：正泰電氣股份有限公司
技術研發日：
技術公布日：2025/4/28
