本申請涉及電池領域，特別涉及一種電池裝置及用電裝置。

背景技術：

1、電池單體工作過程中，環境中的水汽和雜質等會對其性能產生很大影響，因此電池單體通常會被安置于箱體以形成電池裝置，但是電池裝置的整體密封性能仍有待提升。

技術實現思路

1、鑒于上述問題，本申請?zhí)峁┮环N電池裝置及用電裝置，能夠提升電池裝置的整體密封性能。

2、第一方面，本申請?zhí)峁┮环N電池裝置，包括：箱體；電池單體，設置于箱體內；插座連接器，包括殼體、第一插接端子和第一密封件，殼體包括側壁、側壁圍合形成的腔室和在腔室內與側壁連接的固定部，固定部包括貫穿設置的連通孔，第一插接端子固定于連通孔，第一插接端子包括沿第一方向相對設置的第一端和第二端，第一端和電池單體電連接，第一端和第二端分設于固定部的兩側，第一密封件密封連接于第一插接端子和連通孔朝向插接端子的孔壁之間。

3、本申請實施例的方案中，電池裝置包括箱體、電池單體和插座連接器，電池單體設置于箱體內，插座連接器包括殼體、第一插接端子和第一密封件，殼體包括側壁、側壁圍合形成的腔室和在腔室內與側壁連接的固定部，第一插接端子包括沿第一方向相對設置的第一端和第二端，第一端和電極端子電連接，第二端穿過固定部的連通孔，第一端和第二端分設于固定部的兩側，固定部用于固定第一插接端子，第一密封件密封連接于第一插接端子和連通孔朝向第一插接端子的孔壁之間，以提升插座連接器的密封性能，改善外界的雜質和水汽通過插座連接器的固定部和第一插接端子的縫隙侵入箱體內的問題，提升電池裝置的密封性能。

4、在一些實施例中，第一密封件和第一插接端子固定連接。

5、本申請實施例的方案中，第一密封件和第一插接端子固定連接，以降低第一密封件的設置難度。

6、在一些實施例中，第一密封件為橡膠件，第一密封件和第一插接端子通過硫化工藝成型為一體。

7、本申請實施例的方案中，第一密封件為橡膠件，第一密封件和第一插接端子通過硫化工藝成型為一體，既可以提升第一密封件和第一插接端子的連接可靠性，又提升了第一密封件和第一插接端子之間的密封性能，以提升電池裝置的整體密封可靠性。

8、在一些實施例中，第一密封件包括基體和凸緣，基體套設于第一插接端子，凸緣環繞設置基體的外表面。

9、本申請實施例的方案中，第一密封件包括套設于第一插接端子的基體，以及環繞設置基體的外表面的凸緣，以使在第一密封件密封連接于連通孔的孔壁和第一插接端子之間時，可以形成更長且彎折的密封路徑，改善外界的雜質和水汽通過插座連接器的固定部和第一插接端子的縫隙侵入箱體內的問題，提升電池裝置的密封性能。

10、在一些實施例中，至少兩個凸緣沿第一方向間隔設置。

11、本申請實施例的方案中，至少兩個凸緣沿第一方向間隔設置，以提升第一密封件的密封性能。

12、在一些實施例中，第一密封件設置于固定部靠近第一端的一側。

13、本申請實施例的方案中，第一密封件設置于固定部靠近第一端的一側，以使在第一插接端子插接于固定部時，第一密封件同步固定于固定部?jī)?nèi)，降低插座連接器的組裝難度。

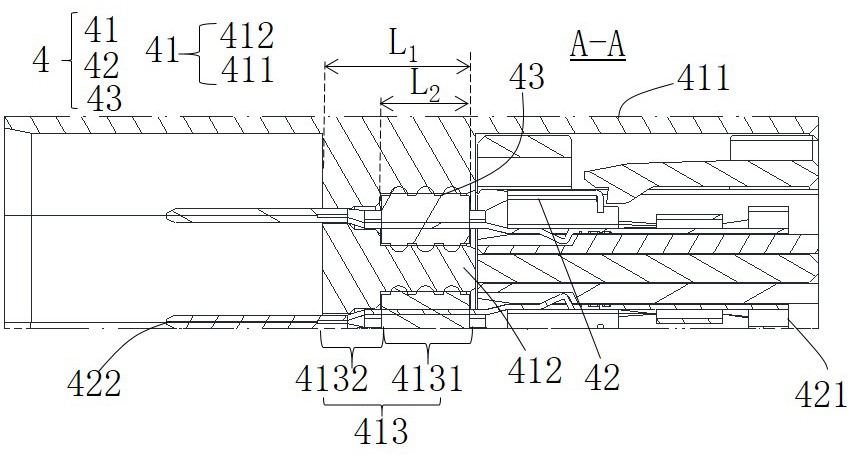

14、在一些實施例中，連通孔包括相互連通的第一通孔和第二通孔，第一通孔的孔徑大于第二通孔的孔徑，第一密封件設置于第一通孔內。

15、本申請實施例的方案中，連通孔包括相互連通的第一通孔和第二通孔，第一通孔的孔徑大于第二通孔的孔徑，第一密封件設置于第一通孔內，以降低插座連接器的組裝難度，且更大厚度的第一密封件，使用壽命更長，也有助于提升插座連接器的密封性能。

16、在一些實施例中，固定部在第一方向的尺寸為l1，第一密封件在第一方向的尺寸為l2，滿足0.6*l1≤l2。

17、本申請實施例的方案中，滿足上述條件時，第一密封件具有足夠的尺寸來密封固定部和第一插接端子之間的縫隙，提升插座連接器的密封可靠性。

18、在一些實施例中，至少部分側壁伸出于箱體外，插座連接器還包括第二密封件，第二密封件密封連接于側壁和箱體之間。

19、本申請實施例的方案中，通過第二密封件以提升側壁和箱體之間的密封性能，以提升電池裝置的密封可靠性。

20、第二方面，本申請?zhí)峁┮环N用電裝置，包括上述第一方面實施例的電池裝置和插頭連接器，插頭連接器包括外殼和設置于外殼內的第二插接端子，第二插接端子和第一插接端子連接。

21、本申請實施例的方案中，插座連接器和插頭連接器連接，既通過第一密封件密封連接于第一插接端子和連通孔朝向第一插接端子的孔壁之間，以提升插座連接器的密封性能，改善外界的雜質和水汽通過插座連接器的固定部和第一插接端子的縫隙侵入箱體內的問題，又改善了水汽經過固定部和第一插接端子進入第一插接端子和第二插接端子連接界面，引起短路的問題，提升用電裝置的可靠性。

22、在一些實施例中，部分外殼伸入于腔室內，插座連接器還包括第三密封件，第三密封件環繞于外殼的外周面，第三密封件密封連接于外殼和殼體。

23、本申請實施例的方案中，插座連接器還包括第三密封件，通過第三密封件以提升外殼和殼體之間的密封性能。

24、在一些實施例中，用電裝置還包括導電件，部分導電件延伸至外殼內和第二插接端子連接，插座連接器還包括第四密封件，第四密封件環繞于外殼的內周面，第四密封件密封連接于外殼和導電件。

25、本申請實施例的方案中，插座連接器還包括第四密封件，通過第四密封件以提升外殼和導電件之間的密封性能。

技術特征：

1.一種電池裝置，其特征在于，包括：

2.根據權利要求1所述的電池裝置，其特征在于，所述第一密封件和所述第一插接端子固定連接。

3.根據權利要求2所述的電池裝置，其特征在于，所述第一密封件為橡膠件，所述第一密封件和所述第一插接端子通過硫化工藝成型為一體。

4.根據權利要求2所述的電池裝置，其特征在于，所述第一密封件包括基體和凸緣，所述基體套設于所述第一插接端子，所述凸緣環繞設置所述基體的外表面。

5.根據權利要求4所述的電池裝置，其特征在于，至少兩個所述凸緣沿所述第一方向間隔設置。

6.根據權利要求2所述的電池裝置，其特征在于，所述第一密封件設置于所述固定部靠近所述第一端的一側。

7.根據權利要求6所述的電池裝置，其特征在于，所述連通孔包括相互連通的第一通孔和第二通孔，所述第一通孔的孔徑大于所述第二通孔的孔徑，所述第一密封件設置于所述第一通孔內。

8.根據權利要求1所述的電池裝置，其特征在于，所述固定部在第一方向的尺寸為l1，所述第一密封件在所述第一方向的尺寸為l2，滿足0.6*l1≤l2。

9.根據權利要求1所述的電池裝置，其特征在于，至少部分所述側壁伸出于所述箱體外，所述插座連接器還包括第二密封件，所述第二密封件密封連接于所述側壁和所述箱體之間。

10.一種用電裝置，其特征在于，包括上述權利要求1-9任一項所述的電池裝置和插頭連接器，所述插頭連接器包括外殼和設置于所述外殼內的第二插接端子，所述第二插接端子和所述第一插接端子連接。

11.根據權利要求10所述的用電裝置，其特征在于，部分所述外殼伸入于所述腔室內，所述插座連接器還包括第三密封件，所述第三密封件環繞于所述外殼的外周面，所述第三密封件密封連接于所述外殼和所述殼體。

12.根據權利要求10所述的用電裝置，其特征在于，所述用電裝置還包括導電件，部分所述導電件延伸至所述外殼內和所述第二插接端子連接，所述插座連接器還包括第四密封件，所述第四密封件環繞于所述外殼的內周面，所述第四密封件密封連接于所述外殼和所述導電件。

技術總結
本申請?zhí)峁┮环N電池裝置及用電裝置。電池裝置，包括：箱體；電池單體，設置于箱體內；插座連接器，包括殼體、第一插接端子和第一密封件，殼體包括側壁、側壁圍合形成的腔室和在腔室內與側壁連接的固定部，固定部包括貫穿設置的連通孔，第一插接端子固定于連通孔，第一插接端子包括沿第一方向相對設置的第一端和第二端，第一端和電池單體電連接，第一端和第二端分設于固定部的兩側，第一密封件密封連接于第一插接端子和連通孔朝向插接端子的孔壁之間，以提升插座連接器的密封性能，改善外界的雜質和水汽通過插座連接器的固定部和第一插接端子的縫隙侵入箱體內的問題，提升電池裝置的密封性能。

技術研發人員：吳杰,何佳,王沖,鄭陳鈴
受保護的技術使用者：寧德時代新能源科技股份有限公司
技術研發日：20250212
技術公布日：2025/4/28
