本發明屬于電機控制技術領域，具體涉及一種不平衡電網下DFIG基于拓展有功功率的滑模變結構直接功率控制方法。

背景技術：

現代風力發電系統主要采用雙饋感應發電機和永磁同步發電機兩種類型，為提高發電效率，均采用變速恒頻發電運行方式。其中，雙饋感應發電機(DFIG)應用最多，技術最為成熟，是當前的主流機型。DFIG系統結構如圖1所示，DFIG可實現變速恒頻控制，減小變換器的容量，還可實現有功、無功的解耦控制，這種功率控制的靈活性對電網非常有利。然而，在不平衡電網下，由于DFIG的定子側和電網直接相連，DFIG的運行性能會受到很大影響，因此，研究DFIG在不平衡電網下的改進控制策略具有重要的意義。

長期以來矢量控制(VC)都是雙饋風力發電系統的主流控制策略。VC通過兩個PI控制器分別對有功無功電流進行解耦控制，具有優良的穩態性能，但由于積分環節存在滯后效應，VC的動態性能并不盡如人意。針對VC在不平衡電網下的改進控制策略，有學者提出了一種利用兩組PI控制器分別對正負序電流分量進行控制的改進策略。然而，對電壓、電流進行正負序分離的過程大大增加了系統的復雜程度，如果分離不準確還會對系統的控制性能造成嚴重影響。近年來，直接功率控制策略(DPC)受到人們?cè)絹?lái)越多的關注，其對功率直接有效的控制也更為符合電網對于風力發電系統的要求，有學者針對DPC在不平衡電網下的應用，提出了一種功率補償措施，通過在功率參考值中加入不同的補償，可以分別實現不同的控制目標。然而，這種控制策略中功率補償值的計算過程仍然需要用到電壓和電流的正負序分量。諧振控制器(R)由于其只對特定頻率的變量具有較大增益的特性，在不平衡電網下改進控制策略的研究中得到廣泛應用。在VC和DPC中，都有通過PI控制器和R控制器相結合，分別對直流分量和二倍頻脈動分量實施控制，來實現不平衡電網下DFIG的有效控制。然而，在這種控制策略中，電流參考值的計算仍然需要利用電流的負序分量。由以上分析可知，目前眾多不平衡電網下DFIG的改進控制策略的研究都是要基于電網電壓、電流正負序分離的，不僅會增加系統的復雜程度，對于分離過程的準確性還會有較大依賴。因此，研究如何能夠在不需要電網電壓、電流正負序分離的前提下實現DFIG的有效控制，對于DFIG在不平衡電網下的改進控制策略的進一步發展具有重要意義。

技術實現要素：

鑒于上述，本發明提供了一種不平衡電網下DFIG基于拓展有功功率的滑模變結構直接功率控制方法，無需電網電壓、電流的正負序分離，且控制結構十分簡單，能夠在不平衡電網下實現平穩的電磁轉矩，無功功率和正弦的定子電流。

一種不平衡電網下DFIG基于拓展有功功率的滑模變結構直接功率控制方法，包括如下步驟：

(1)采集DFIG的三相定子電壓U_sabc和三相定子電流I_sabc，并通過檢測計算得到DFIG的轉子角頻率ω_r和轉子位置角θ_r；

(2)分別對所述三相定子電壓U_sabc和三相定子電流I_sabc進行Clark變換，對應得到靜止α-β坐標系下的定子電壓矢量U_sαβ和定子電流矢量I_sαβ；進而將所述定子電壓矢量U_sαβ滯后四分之一周期，得到滯后的定子電壓矢量U'_sαβ；

(3)對所述定子電壓矢量U_sαβ進行積分，得到定子磁鏈?zhǔn)噶喀?sub>sαβ；

(4)根據定子電壓矢量U_sαβ、滯后的定子電壓矢量U'_sαβ和定子電流矢量I_sαβ計算出DFIG定子輸出的拓展有功功率P_s^new和無功功率Q_s；

(5)通過對所述拓展有功功率P_s^new和無功功率Q_s進行滑模變結構直接功率控制，從而計算得到DFIG的調制電壓矢量U_rαβ；

(6)利用轉子位置角θ對所述調制電壓矢量U_rαβ進行Park變換，得到轉子參考坐標系下的調制電壓矢量U_rdq，進而利用SVPWM(空間矢量脈寬調制)算法構造出一組PWM信號以對DFIG的機側變換器進行控制。

所述步驟(2)中根據以下算式對三相定子電壓U_sabc和三相定子電流I_sabc進行Clark變換：

其中：U_sα和U_sβ對應為定子電壓矢量U_sαβ的α軸分量和β軸分量，I_sα和I_sβ對應為定子電流矢量I_sαβ的α軸分量和β軸分量，U_sa、U_sb、U_sc分別為三相定子電壓U_sabc對應A、B、C三相上的相電壓，I_sa、I_sb、I_sc分別為三相定子電流I_sabc對應A、B、C三相上的相電流。

所述步驟(3)中根據以下算式對定子電壓矢量U_sαβ進行積分：

其中：ψ_sα和ψ_sβ對應為定子磁鏈?zhǔn)噶喀?sub>sαβ的α軸分量和β軸分量，U_sα(τ)和U_sβ(τ)對應為τ時刻定子電壓矢量U_sαβ的α軸分量和β軸分量，t為系統運行時長。

所述步驟(4)中通過以下公式計算DFIG定子輸出的拓展有功功率P_s^new和無功功率Q_s：

其中：U_sα和U_sβ對應為定子電壓矢量U_sαβ的α軸分量和β軸分量，I_sα和I_sβ對應為定子電流矢量I_sαβ的α軸分量和β軸分量，U'_sα和U'_sβ對應為滯后的定子電壓矢量U'_sαβ的α軸分量和β軸分量。

所述步驟(5)中基于以下方程對拓展有功功率P_s^new和無功功率Q_s進行滑模變結構直接功率控制：

其中：U_rα和U_rβ對應為調制電壓矢量U_rαβ的α軸分量和β軸分量，U_sα和U_sβ對應為定子電壓矢量U_sαβ的α軸分量和β軸分量，I_sα和I_sβ對應為定子電流矢量I_sαβ的α軸分量和β軸分量，U'_sα和U'_sβ對應為滯后的定子電壓矢量U'_sαβ的α軸分量和β軸分量，ψ_sα和ψ_sβ對應為定子磁鏈?zhǔn)噶喀?sub>sαβ的α軸分量和β軸分量，K_p和K_q對應為擴展有功功率和無功功率給定的積分調節參數，K_ps和K_qs對應為擴展有功功率和無功功率給定的開關函數調節參數，L_m為DFIG的定轉子互感，L_r和L_s分別為DFIG的轉子電感和定子電感，和Q_sref分別為給定的拓展有功功率參考值和無功功率參考值，e_p(τ)和e_q(τ)對應為τ時刻擴展有功功率和無功功率的誤差值，ω₁為電網電壓的角頻率，j＝1或2，λ_j為開關函數給定的邊界值，t為系統運行時長。

所述步驟(6)中根據以下算式對調制電壓矢量U_rαβ進行Park變換：

其中：U_rα和U_rβ對應為調制電壓矢量U_rαβ的α軸分量和β軸分量，U_rd和U_rq對應為調制電壓矢量U_rdq的d軸分量和q軸分量。

本發明是在不平衡電網下DFIG數學模型的基礎上，提出了一種拓展的有功功率，并將這種拓展的有功功率和傳統的無功功率作為控制對象，將滑模變結構算法與DPC技術相結合，進而提出了一種改進的基于拓展有功功率的滑模變結構直接功率控制策略；本發明方法在無需電網電壓電流正負序分離的前提下，就可以實現DFIG在不平衡電網下的有效控制，得到平穩的電磁轉矩和無功功率以及正弦的定子電流；本發明控制系統實現極為簡單，不需要鎖相環對電網電壓的頻率進行實時監測。

本發明中提出的拓展功率理論，不僅可以與滑模變結構直接功率控制策略相結合，還可以與多種直接功率控制策略相結合形成不平衡電網下的改進控制策略。其控制思想具有較為廣泛的適用性。

附圖說明

圖1為DFIG系統的結構示意圖。

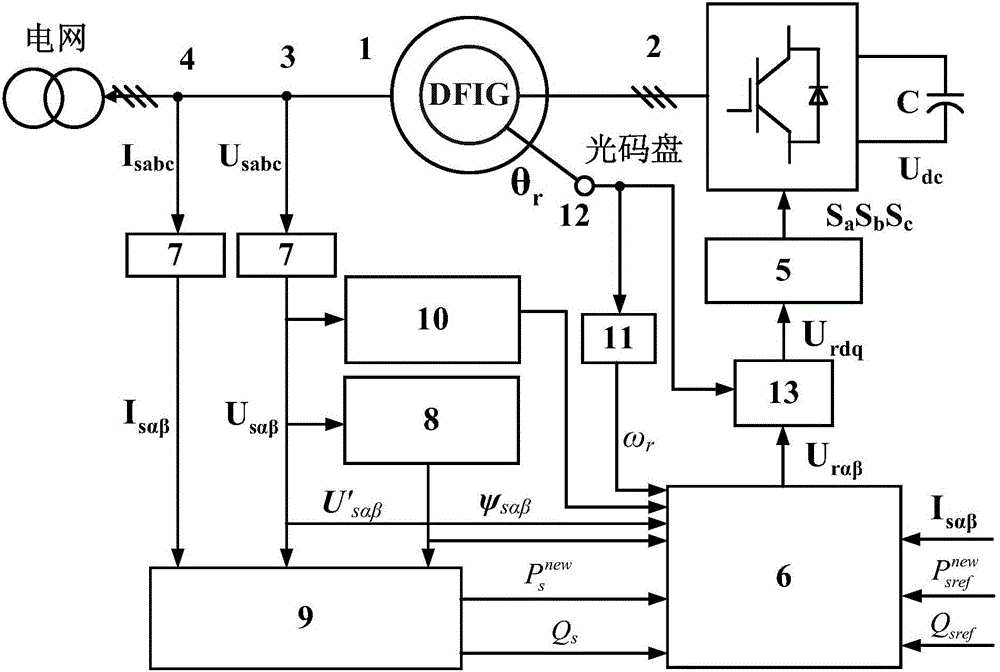

圖2為本發明控制方法的系統實現原理示意圖。

圖3為本發明基于拓展有功功率的DFIG滑模變結構直接功率控制系統在定子電壓?jiǎn)蜗虻?0％的不平衡電網下的穩態響應波形圖；其中，U_sabc為三相定子電壓，I_sabc為三相定子電流，I_rabc為三相轉子電流，P為有功功率，Q為無功功率，Te為電磁轉矩。

圖4為本發明基于拓展有功功率的DFIG滑模變結構直接功率控制系統在定子電壓?jiǎn)蜗虻?0％的不平衡電網下的定子A相電流的頻譜分析圖。

具體實施方式

為了更為具體地描述本發明，下面結合附圖及具體實施方式對本發明的技術方案進行詳細說明。

本發明基于拓展有功功率的DFIG滑模變結構直接功率控制方法的系統實現如圖2所示，系統包括一臺2kW的DFIG1、與DFIG轉子繞組相連的電壓源型變換器2、用于檢測DFIG定子三相電壓的電壓傳感器3、用于檢測DFIG定子三相電流的電流霍爾傳感器4、用于檢測DFIG轉子位置角的編碼器12、獲取機組轉速的微分器11以及實現DFIG輸出有功、無功功率調節的控制回路。控制回路由反饋信號處理通道和前向控制通道構成，其中前向控制通道包括SVPWM信號發生器5、滑模變結構控制運算模塊6、兩相靜止/旋轉坐標變換模塊13；反饋信號處理通道包括用于獲取定子兩相靜止坐標系中的定子電壓、定子電流矢量信號的三相/兩相靜止坐標變換模塊7、滯后的定子電壓計算模塊8、功率計算模塊9、磁鏈計算模塊10。

如圖2所示，本發明DFIG滑模直接功率控制方法包括以下步驟：

(1)利用三個電壓霍爾傳感器3采集DFIG三相定子電壓信號U_sabc；利用三相電流霍爾傳感器4采集三相定子電流信號I_sabc；

(2)采用編碼器12檢測DFIG的轉子位置θ_r，再經過微分器11計算轉子角頻率ω_r；

(3)將采集得到的三相定子電壓信號U_sabc和三相定子電流信號I_sabc經靜止三相到二相坐標變換模塊7，得到定子坐標系下的定子電壓矢量U_sαβ和定子電流矢量I_sαβ；以定子電壓為例，從靜止三相到二相坐標變換的表達式為：

(4)將采集得到的定子電壓矢量U_sαβ經過滯后的定子電壓計算模塊8，將其滯后四分之一周期，得到滯后的定子電壓矢量U'_sαβ；

(5)將采集到的定子電壓矢量U_sαβ經過磁鏈計算模塊10，得到定子磁鏈?zhǔn)噶喀?sub>sαβ，磁鏈的計算公式為：

(6)將采集得到的定子電壓矢量U_sαβ、定子電流矢量I_sαβ和滯后的定子電壓矢量U'_sαβ通過轉子側功率計算模塊9計算定子輸出的拓展有功功率、無功功率信號Q_s，有功、無功功率計算公式為：

(7)將根據步驟(4)得到的定子向電網輸出的拓展有功功率、無功功率P_s^new、Q_s與給定的定子拓展有功功率、無功功率參考值Q_sref及定子電壓矢量U_sαβ、滯后的定子電壓矢量U'_sαβ、定子電流矢量I_sαβ、定子磁鏈?zhǔn)噶喀?sub>sαβ、電網電壓角頻率ω₁和轉子角頻率ω_r輸入到滑模變結構功率控制模塊6，計算得到DFIG的調制電壓矢量U_rαβ；

滑模變結構直接功率控制模塊6的計算原理如下：

7.1控制目標為定子有功、無功功率跟隨其參考值，即功率誤差為零，因此定義滑模面為：

S＝[S₁ S₂]^T

其中，K_p和K_q分別為擴展有功功率和無功功率積分調節參數，且K_p>0、K_q>0，e_p和e_q分別為擴展有功功率和無功功率誤差，即：

當e_p、e_q趨于零，即可實現控制目標。

7.2為了使系統的狀態趨近于滑模面，可構造Lyapunov函數如下：

該Lyapunov函數的導函數可以計算如下：

其中，由7.1中公式可得：

7.3由DFIG數學模型可得拓展有功和無功功率變化率為：

7.4將7.3中公式帶入7.2得：

其中：

由Lyapunov穩定性可知，當W大于等于零且其導數小于零時，系統趨于穩定。

7.5構建如下關系式：

其中：K_ps和K_qs分別為拓展有功功率和無功功率的開關函數調節參數，且K_ps>0、K_qs>0，sgn(S₁)和sgn(S₂)為拓展有功功率和無功功率的開關函數：

其中，λ_j為該開關函數的邊界值，j＝1，2。

將該方程帶入7.4中方程得：

可確保W的導數小于零，系統穩定。

(8)將調制電壓矢量U_rαβ通過兩相靜止/旋轉坐標變換模塊13變換到轉子參考坐標系，得到U_rdq，從兩相靜止坐標系到兩相旋轉坐標系的計算公式為：

(9)將U_rdq的值作為SVPWM信號產生模塊5的參考值，調制得到DFIG轉子側變換器的開關信號S_a、S_b、S_c；

(10)將得到的開關信號S_a、S_b、S_c經過驅動模塊驅動開關器件，實現基于拓展有功功率的滑模變結構直接功率控制。

參見圖3，在本發明基于拓展有功功率的DFIG滑模變結構直接功率控制方法下，本實施方式控制系統在定子電壓?jiǎn)蜗虻?0％的不平衡電網下，無功功率和電磁轉矩波形平穩；定子三相電流波形正弦，整體控制效果十分理想。

參見圖4，可以看出在本發明基于拓展有功功率的DFIG滑模變結構直接功率控制方法下，本實施方式控制系統在定子電壓?jiǎn)蜗虻?0％的不平衡電網下的定子電流諧波含量THD很小。

綜上所述，本發明基于拓展有功功率的DFIG滑模變結構直接功率控制方法在無需電網電壓電流正負序分離的前提下，就可以實現DFIG在不平衡電網下的有效控制，得到平穩的電磁轉矩和無功功率以及正弦的定子電流；本發明控制結構極為簡單，不需要鎖相環對電網電壓的頻率進行實時監測。
