本發明涉及電力調控領域，具體而言，涉及一種三相不平衡調控方法及裝置。

背景技術：

為減少冬季燃煤污染、改善空氣質量，政府實施電能替代工作，以電代煤，大力推行電采暖方式?！懊焊碾姟惫ぷ鞯膶嵤?，使得大規模的電采暖設備接入電網，規模如此龐大的用戶群，必然衍生出大量的電采暖設備和大容量的供暖負荷，導致電網負荷急劇增加，電采暖負荷占總負荷的比重也大大增加。此外，低壓電網的三相不平衡一直就是困擾供電單位的主要問題之一，在實際工作及運行中，線路的標志、接電人員的疏忽再加上由于單相用戶的不可控增容、大功率單相負載的接入以及單相負載用電的不同時性等，都會造成三相負載的不平衡。因此。在供暖季期間，大功率的電采暖負荷如果無規律、無時序的接入電網，將會加重電網三相不平衡的問題，對電網造成巨大的影響，輕則降低線路和配電變壓器的供電效率，重則會因重負荷相超載過多，可能造成某相導線燒斷、開關燒壞甚至配電變壓器單相燒毀等嚴重后果?？梢?，電采暖設備的接入對低壓電網三相不平衡帶來了不良影響。

針對上述的問題，目前尚未提出有效的解決方案。

技術實現要素：

本發明實施例提供了一種三相不平衡調控方法及裝置，以至少解決在供暖季節，電采暖設備的接入對低壓電網三相不平衡的技術問題。

根據本發明實施例的一個方面，提供了一種三相不平衡調控方法，包括：采集目標負載對應的電信號參數，其中，上述目標負載為掛載在指定區域內的變壓器下的三相負載；根據采集到的上述目標負載對應的上述電信號參數，計算上述指定區域內上述三相負載對應的三相不平衡度值；判斷計算得到的上述三相不平衡度值是否大于預先設定的三相不平衡度閾值；若是，則對上述指定區域內的上述三相負載進行三相不平衡調控。

進一步地，上述三相負載包括：第一相線上的負載、第二相線上的負載和第三相線上的負載，其中，對上述指定區域內的上述三相負載進行三相不平衡調控包括：若上述第一相線上的負載大于上述第二相線上的負載且上述第三相線上的負載小于上述第二相線上的負載，則暫停對上述第一相線上的負載中的第一電采暖設備進行直接供熱且暫停對上述第一電采暖設備的儲熱體進行儲熱，同時對上述第三相線上的負載中的第二電采暖設備進行直接供熱且對上述第二電采暖設備的儲熱體進行儲熱。

進一步地，在對上述指定區域內的上述三相負載進行三相不平衡調控之后，上述方法還包括：判斷調控后的上述指定區域內的上述三相負載對應的三相不平衡度值是否降低至上述預先設定的三相不平衡度閾值以下；若是，則恢復用戶設定的上述第一電采暖設備和上述第二電采暖設備的供暖模式。

進一步地，若上述第一相線上的負載大于上述第二相線上的負載且上述第三相線上的負載小于上述第二相線上的負載，則暫停對上述第一相線上的負載中的第一電采暖設備進行直接供熱且暫停對上述第一電采暖設備的儲熱體進行儲熱，同時對上述第三相線上的負載中的第二電采暖設備進行直接供熱且對上述第二電采暖設備的儲熱體進行儲熱包括：若上述第一相線上的負載大于上述第二相線上的負載且上述第三相線上的負載小于上述第二相線上的負載，則向監控終端發送三相不平衡調控指令，以使上述監控終端根據上述三相不平衡調控指令執行以下調控操作：暫停對上述第一相線上的負載中的第一電采暖設備進行直接供熱且暫停對上述第一電采暖設備的儲熱體進行儲熱，同時對上述第三相線上的負載中的第二電采暖設備進行直接供熱且對上述第二電采暖設備的儲熱體進行儲熱。

進一步地，采集目標負載對應的電信號參數包括：采集上述目標負載對應的電壓信號參數和/或電流信號參數。

根據本發明實施例的另一方面，還提供了一種三相不平衡調控裝置，其特征在于，包括：采集單元，用于采集目標負載對應的電信號參數，其中，上述目標負載為掛載在指定區域內的變壓器下的三相負載；計算單元，用于根據采集到的上述目標負載對應的上述電信號參數，計算上述指定區域內上述三相負載對應的三相不平衡度值；第一判斷單元，用于判斷計算得到的上述三相不平衡度值是否大于預先設定的三相不平衡度閾值；調控單元，用于在是的情況下，對上述指定區域內的上述三相負載進行三相不平衡調控。

進一步地，上述三相負載包括：第一相線上的負載、第二相線上的負載和第三相線上的負載，其中，上述調控單元還用于：若上述第一相線上的負載大于上述第二相線上的負載且上述第三相線上的負載小于上述第二相線上的負載，則暫停對上述第一相線上的負載中的第一電采暖設備進行直接供熱且暫停對上述第一電采暖設備的儲熱體進行儲熱，同時對上述第三相線上的負載中的第二電采暖設備進行直接供熱且對上述第二電采暖設備的儲熱體進行儲熱。

進一步地，上述裝置還包括：第二判斷單元，用于在對上述指定區域內的上述三相負載進行三相不平衡調控之后，判斷調控后的上述指定區域內的上述三相負載對應的三相不平衡度值是否降低至上述預先設定的三相不平衡度閾值以下；恢復單元，用于在是的情況下，恢復用戶設定的上述第一電采暖設備和上述第二電采暖設備的供暖模式。

進一步地，上述調控單元還用于：若上述第一相線上的負載大于上述第二相線上的負載且上述第三相線上的負載小于上述第二相線上的負載，則向監控終端發送三相不平衡調控指令，以使上述監控終端根據上述三相不平衡調控指令執行以下調控操作：暫停對上述第一相線上的負載中的第一電采暖設備進行直接供熱且暫停對上述第一電采暖設備的儲熱體進行儲熱，同時對上述第三相線上的負載中的第二電采暖設備進行直接供熱且對上述第二電采暖設備的儲熱體進行儲熱。

進一步地，上述采集單元還用于：采集上述目標負載對應的電壓信號參數和/或電流信號參數。

在本發明實施例中，采用一種三相不平衡調控方法，包括：采集目標負載對應的電信號參數，其中，上述目標負載為掛載在指定區域內的變壓器下的三相負載；根據采集到的上述目標負載對應的上述電信號參數，計算上述指定區域內上述三相負載對應的三相不平衡度值；判斷計算得到的上述三相不平衡度值是否大于預先設定的三相不平衡度閾值；若是，則對上述指定區域內的上述三相負載進行三相不平衡調控，達到了大功率的電采暖設備接入電網后，維持電網三相平衡的目的，從而實現了防止電氣設備燒壞，保持電網三相平衡的技術效果，進而解決了在供暖季節，電采暖設備的接入對低壓電網三相不平衡的技術問題。

附圖說明

此處所說明的附圖用來提供對本發明的進一步理解，構成本申請的一部分，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定。在附圖中：

圖1是根據本發明實施例的一種可選的三相不平衡調控方法的流程圖；

圖2是根據本發明實施例的一種可選的三相不平衡調控裝置的示意圖。

具體實施方式

為了使本技術領域的人員更好地理解本發明方案，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分的實施例，而不是全部的實施例?；诒景l明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都應當屬于本發明保護的范圍。

需要說明的是，本發明的說明書和權利要求書及上述附圖中的術語“第一”、“第二”等是用于區別類似的對象，而不必用于描述特定的順序或先后次序。應該理解這樣使用的數據在適當情況下可以互換，以便這里描述的本發明的實施例能夠以除了在這里圖示或描述的那些以外的順序實施。此外，術語“包括”和“具有”以及他們的任何變形，意圖在于覆蓋不排他的包含，例如，包含了一系列步驟或單元的過程、方法、系統、產品或設備不必限于清楚地列出的那些步驟或單元，而是可包括沒有清楚地列出的或對于這些過程、方法、產品或設備固有的其它步驟或單元。

實施例1

根據本發明實施例，提供了一種三相不平衡調控方法實施例，需要說明的是，在附圖的流程圖示出的步驟可以在諸如一組計算機可執行指令的計算機系統中執行，并且，雖然在流程圖中示出了邏輯順序，但是在某些情況下，可以以不同于此處的順序執行所示出或描述的步驟。

圖1是根據本發明實施例的一種可選的三相不平衡調控方法的流程圖，如圖1所示，該方法包括如下步驟：

步驟S102，采集目標負載對應的電信號參數，其中，目標負載為掛載在指定區域內的變壓器下的三相負載；

步驟S104，根據采集到的目標負載對應的電信號參數，計算指定區域內三相負載對應的三相不平衡度值；

步驟S106，判斷計算得到的三相不平衡度值是否大于預先設定的三相不平衡度閾值；

步驟S108，若三相不平衡度值大于預先設定的三相不平衡度閾值，則對指定區域內的三相負載進行三相不平衡調控。

也即，首先需要采集目標負載的電信號參數，電信號參數包括電壓，電流等電信號參數，其中，目標負載是指定區域內的變壓器下的三相負載，可以是每個臺區變壓器下的負載，如電采暖設備，包括大功率設備和小功率的設備。在采集到目標負載的電信號參數后，根據電信號參數計算該區域內的負載對應的三相不平衡度值，將該三相不平衡度值與預先設定的三相不平衡度閾值進行比較，如果三相不平衡度值大于預先設定的三相不平衡度閾值，則對指定區域內的三相負載進行三相不平衡調控。，若三相不平衡度值小于預先設定的三相不平衡度閾值，則說明三相負載的三相平衡，可以不用調控，當然，三相不平衡度值等于預先設定的三相不平衡度閾值的時候，可以調控，也可以不調控，本發明實施例可以選擇相等的情況下調控。

通過上述實施方式，采用一種三相不平衡調控方法，包括：采集目標負載對應的電信號參數，其中，上述目標負載為掛載在指定區域內的變壓器下的三相負載；根據采集到的上述目標負載對應的上述電信號參數，計算上述指定區域內上述三相負載對應的三相不平衡度值；判斷計算得到的上述三相不平衡度值是否大于預先設定的三相不平衡度閾值；若是，則對上述指定區域內的上述三相負載進行三相不平衡調控，達到了大功率的電采暖設備接入電網后，維持電網三相平衡的目的，從而實現了防止電氣設備燒壞，保持電網三相平衡的技術效果，進而解決了在供暖季節，電采暖設備的接入對低壓電網三相不平衡的技術問題。

可選地，三相負載包括：第一相線上的負載、第二相線上的負載和第三相線上的負載，其中，對指定區域內的三相負載進行三相不平衡調控包括：若第一相線上的負載大于第二相線上的負載且第三相線上的負載小于第二相線上的負載，則暫停對第一相線上的負載中的第一電采暖設備進行直接供熱且暫停對第一電采暖設備的儲熱體進行儲熱，同時對第三相線上的負載中的第二電采暖設備進行直接供熱且對第二電采暖設備的儲熱體進行儲熱。

也即，當指定區域的如臺區變壓器的第一相線上的負載、第二相線上的負載和第三相線上的負載出現不平衡并超過設定閾值的情況下時，可以暫停三相上的其中一個相線負載中的電采暖設備進行直接供熱且暫停對電采暖設備的儲熱體進行儲熱?？赏ㄟ^大數據分析并下發控制指令到該臺區變壓器下屬電采暖設備的監控終端，從而控制電采暖設備的儲熱部分的工作情況。例如，第一相線上的負載大于第二相線上的負載，且第三相線上的負載小于第二相線上的負載時，則暫停對第一相線上的負載中的第一電采暖設備進行直接供熱，且暫停對第一電采暖設備的儲熱體進行儲熱，同時對第三相線上的負載中的第二電采暖設備進行直接供熱，且對第二電采暖設備的儲熱體進行儲熱。

可選地，在對指定區域內的三相負載進行三相不平衡調控之后，方法還包括：判斷調控后的指定區域內的三相負載對應的三相不平衡度值是否降低至預先設定的三相不平衡度閾值以下；若是，則恢復用戶設定的第一電采暖設備和第二電采暖設備的供暖模式。

也即，在對指定區域內如某一臺區變壓器的三相負載進行三相不平衡調控之后，先判斷該臺區三相負載對應的三相不平衡度值是否降低至預先設定的三相不平衡度閾值以下，如果已經降到閾值以下(即當運行一段時間后，三相不平衡度降低到設定閾值以下時)，恢復用戶設定供暖模式。

可選地，若第一相線上的負載大于第二相線上的負載且第三相線上的負載小于第二相線上的負載，則暫停對第一相線上的負載中的第一電采暖設備進行直接供熱且暫停對第一電采暖設備的儲熱體進行儲熱，同時對第三相線上的負載中的第二電采暖設備進行直接供熱且對第二電采暖設備的儲熱體進行儲熱包括：若第一相線上的負載大于第二相線上的負載且第三相線上的負載小于第二相線上的負載，則向監控終端發送三相不平衡調控指令，以使監控終端根據三相不平衡調控指令執行以下調控操作：暫停對第一相線上的負載中的第一電采暖設備進行直接供熱且暫停對第一電采暖設備的儲熱體進行儲熱，同時對第三相線上的負載中的第二電采暖設備進行直接供熱且對第二電采暖設備的儲熱體進行儲熱。

通過調整負載大的相線上的電采暖設備暫時停止直熱和儲熱，利用儲熱體存儲的熱量進行供暖，以降低該相線上的負荷量；調整負載小的相線上的電采暖設備利用直熱進行供熱的同時對儲熱體進行儲熱，來增加該相線上的負荷量。需要說明的是，上述調控的方式可以在系統平臺、監控終端、電采暖設備及用戶負載等幾部分組成的系統中調控。如系統平臺通過采集每個臺區變壓器下的每戶的電壓、電流等數據信號，并計算每個臺區變三相負載的不平衡度值。預設一個三相不平衡度閾值，若采集到的信號超過設定的閾值，則啟動調控機制。

可選地，采集目標負載對應的電信號參數包括：采集目標負載對應的電壓信號參數和/或電流信號參數。

通過系統平臺靈活控制電采暖裝置儲熱部分的工作時間來調控電網三相負荷使之達到基本平衡，可以解決大規?！懊焊碾姟惫こ讨杏捎诖蠊β实碾姴膳O備接入電網而加重電網本身三相不平衡的問題，同時，利用此種方法可以減少人工調整三相不平衡的工作任務，節省人力物力。三相負荷平衡是安全供電的基礎同時也是節約能耗、降損降價的基礎。三相負荷平衡才能保證用戶的電能質量，保證低壓漏電總保護良好運行，防止人身觸電傷亡事故。

實施例2

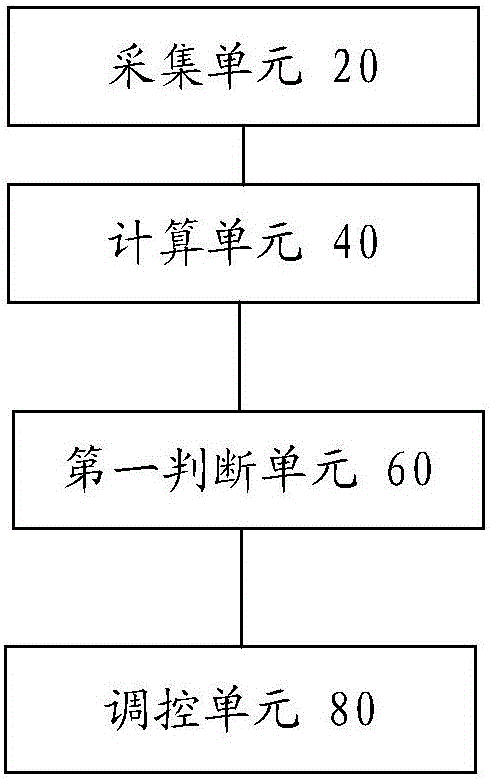

根據本發明實施例的另一方面，還提供了一種三相不平衡調控裝置，圖2是根據本發明實施例的一種可選的三相不平衡調控裝置的示意圖，該裝置包括：采集單元20，用于采集目標負載對應的電信號參數，其中，目標負載為掛載在指定區域內的變壓器下的三相負載；計算單元40，用于根據采集到的目標負載對應的電信號參數，計算指定區域內三相負載對應的三相不平衡度值；第一判斷單元60，用于判斷計算得到的三相不平衡度值是否大于預先設定的三相不平衡度閾值；調控單元80，用于在是的情況下，對指定區域內的三相負載進行三相不平衡調控。

通過上述實施方式，達到了大功率的電采暖設備接入電網后，維持電網三相平衡的目的，從而實現了防止電氣設備燒壞，保持電網三相平衡的技術效果，進而解決了在供暖季節，電采暖設備的接入對低壓電網三相不平衡的技術問題。

可選地，三相負載包括：第一相線上的負載、第二相線上的負載和第三相線上的負載，其中，調控單元還用于：若第一相線上的負載大于第二相線上的負載且第三相線上的負載小于第二相線上的負載，則暫停對第一相線上的負載中的第一電采暖設備進行直接供熱且暫停對第一電采暖設備的儲熱體進行儲熱，同時對第三相線上的負載中的第二電采暖設備進行直接供熱且對第二電采暖設備的儲熱體進行儲熱。

可選地，裝置還包括：第二判斷單元，用于在對指定區域內的三相負載進行三相不平衡調控之后，判斷調控后的指定區域內的三相負載對應的三相不平衡度值是否降低至預先設定的三相不平衡度閾值以下；恢復單元，用于在是的情況下，恢復用戶設定的第一電采暖設備和第二電采暖設備的供暖模式。

可選地，調控單元還用于：若第一相線上的負載大于第二相線上的負載且第三相線上的負載小于第二相線上的負載，則向監控終端發送三相不平衡調控指令，以使監控終端根據三相不平衡調控指令執行以下調控操作：暫停對第一相線上的負載中的第一電采暖設備進行直接供熱且暫停對第一電采暖設備的儲熱體進行儲熱，同時對第三相線上的負載中的第二電采暖設備進行直接供熱且對第二電采暖設備的儲熱體進行儲熱。

可選地，采集單元還用于：采集目標負載對應的電壓信號參數和/或電流信號參數。

需要說明的是，實施例2中裝置部分的實施方式與實施了1中方法部分的實施方式是相對于德，在此不再贅述。

上述本發明實施例序號僅僅為了描述，不代表實施例的優劣。

在本發明的上述實施例中，對各個實施例的描述都各有側重，某個實施例中沒有詳述的部分，可以參見其他實施例的相關描述。

在本申請所提供的幾個實施例中，應該理解到，所揭露的技術內容，可通過其它的方式實現。其中，以上所描述的裝置實施例僅僅是示意性的，例如所述單元的劃分，可以為一種邏輯功能劃分，實際實現時可以有另外的劃分方式，例如多個單元或組件可以結合或者可以集成到另一個系統，或一些特征可以忽略，或不執行。另一點，所顯示或討論的相互之間的耦合或直接耦合或通信連接可以是通過一些接口，單元或模塊的間接耦合或通信連接，可以是電性或其它的形式。

所述作為分離部件說明的單元可以是或者也可以不是物理上分開的，作為單元顯示的部件可以是或者也可以不是物理單元，即可以位于一個地方，或者也可以分布到多個單元上。可以根據實際的需要選擇其中的部分或者全部單元來實現本實施例方案的目的。

另外，在本發明各個實施例中的各功能單元可以集成在一個處理單元中，也可以是各個單元單獨物理存在，也可以兩個或兩個以上單元集成在一個單元中。上述集成的單元既可以采用硬件的形式實現，也可以采用軟件功能單元的形式實現。

所述集成的單元如果以軟件功能單元的形式實現并作為獨立的產品銷售或使用時，可以存儲在一個計算機可讀取存儲介質中?；谶@樣的理解，本發明的技術方案本質上或者說對現有技術做出貢獻的部分或者該技術方案的全部或部分可以以軟件產品的形式體現出來，該計算機軟件產品存儲在一個存儲介質中，包括若干指令用以使得一臺計算機設備(可為個人計算機、服務器或者網絡設備等)執行本發明各個實施例所述方法的全部或部分步驟。而前述的存儲介質包括：U盤、只讀存儲器(ROM，Read-Only Memory)、隨機存取存儲器(RAM，Random Access Memory)、移動硬盤、磁碟或者光盤等各種可以存儲程序代碼的介質。

以上所述僅是本發明的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
