本實用新型涉及一種母線連接裝置，該裝置在高低壓成套開關設備中，起著連接導體作用，屬于輸配電設備領域。

背景技術：

母線是高、低壓成套開關設備中的常用電器配件，起著輸送電流的作用。在給定溫升和截面積的情況下，母線交流額定值的大小取決于其導體的截面的形狀，成套開關設備中普遍使用的矩形導體，其交流額定值的大小取決于其導體的排列方式。當四條矩形導體截面為菱形排列時，其交流額定值大于其他排列方式，可有效節約導體成本，但是因其連接困難而不能推廣應用。

技術實現要素：

本實用新型要解決的技術問題是：提供了一種連接可靠、安裝方便、易于檢修、易推廣的母線連接裝置，解決了成套開關設備中，采用四條截面為菱形排列的矩形導體時，連接困難而不能推廣應用的問題。

為了解決上述技術問題，本實用新型的技術方案是提供了一種母線連接裝置，其特征在于，包括墊塊，墊塊的四周設有四塊連接板，四塊連接板的兩端分別與其外側的兩組母線導體組連接，每塊連接板的一端均與其外側的一條母線導體連接，每組母線導體組由四條母線導體組成，四條母線導體的截面排列成菱形狀。

優選地，所述的墊塊為截面是正方形的長方體，四塊連接板分別置于墊塊的四周。

優選地，所述墊塊的四個長方形面上設有兩組相互垂直、前后錯開的孔。

優選地，所述兩組母線導體組通過兩組螺栓與墊塊連接，兩組螺栓以相互垂直前后錯開的方式，依次穿過母線導體、連接板和墊塊。

本實用新型可以連接菱形排列的導體，具有連接可靠、安裝方便、易于檢修的優點，并且使導體菱形排列技術得以推廣，節省母線成本。

附圖說明

圖1為母線導體采用各種排列方式時交流額定電流的比較示意圖；

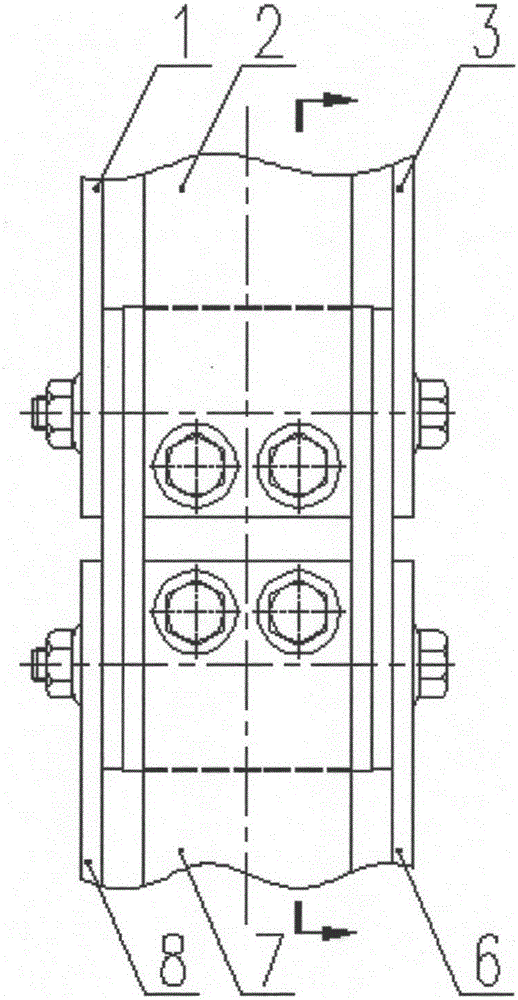

圖2-1為一種母線連接裝置的結構示意圖；

圖2-2為圖2-1的剖視圖；

圖2-3為圖2-1的俯視圖。

具體實施方式

為使本實用新型更明顯易懂，茲以優選實施例，并配合附圖作詳細說明如下。

列舉7種母線布置方案，其截面積均為10000mm2，近似相對交流額定值，如圖1所示。由此可見，母線截面按菱形布置時(即方案7)，其承載的交流電流額定值是并列布置(即方案1)的1.7倍。同理，在達到相同的交流電流額定值時，方案7可以比方案1節約41％的母線成本。

本實用新型為一種母線連接裝置，用于連接四條矩形導體截面為菱形排列，如圖2-1、圖2-2、圖2-3所示，其包括墊塊13、連接板、螺栓三部分，墊塊13的四個面上都安裝有連接板，放入四條菱形排列的母線導體中間，并通過螺栓連接連接板。即四塊連接板的兩端分別與其外側的兩組母線導體組連接，每塊連接板的一端均與其外側的一條母線導體連接，每組母線導體組由四條母線導體組成，四條母線導體的截面排列成菱形狀，兩組螺栓12以相互垂直前后錯開的方式，穿過母線導體、連接板和墊塊13，將母線導體壓緊在連接板上。

墊塊13為截面是正方形的長方體，在墊塊13的四個長方形面上，有兩組相互垂直、前后錯開的孔。連接板安裝在墊塊13的四個長方形的面上，連接板的孔與墊塊13的孔同心，菱形排列的四條導體分別夾在墊塊13四周的連接板上，用螺栓12穿過母線導體、連接板、墊塊13并旋緊，將母線導體壓緊在連接板上，即將母線導體與本實用新型的母線連接裝置連接。在本實用新型的另一端采用同樣的方法與另一組母線導體連接，從而將兩組導體連接。

要將一組母線導體組與另一組母線導體組進行連接，而實際應用時，這些導體截面呈菱形排列，其過程如下：

首先，在墊塊13的四個面上分別安裝第一連接板9、第二連接板10、第三連接板11、第四連接板14，然后放入一組母線導體組中間(即第一母線導體1、第二母線導體2、第三母線導體3、第四母線導體4圍成的菱形內)。將一組螺栓12穿過第三母線導體3、第二連接板10、墊塊13、第四連接板14、第一母線導體1后緊固；再將另一組螺栓12穿過第二母線導體2、第三連接板11、墊塊13、 第一連接板9、第四母線導體4后緊固。以同樣方法，將另一組母線導體組(即第五母線導體5、第六母線導體6、第七母線導體7、第八母線導體8)安裝在墊塊13與連接板的另一端外側上，從而完成兩組導體的連接。

其中，每組螺栓有至少兩個螺栓12和螺帽。
