本實用新型屬于有源濾波器技術領域，尤其是涉及一種具有三相不平衡補償功能的有源濾波器。

背景技術：

在電力供應當中，負載的多樣性和不確定性客觀存在，負載的運行會產生各種各樣的諧波電流，諧波電流注入到電網中會使電流和電壓產生不同程度的失真，對電網的穩定性和安全性產生影響。

同時，由于用電戶多為單相負荷或單相以及三相負荷混用，并且負荷大小不同和用電時間的不同。所以，電網中三相間的不平衡電流是客觀存在的，并且這種用電不平衡狀況無規律性，也無法事先預知，這就導致了低壓供電系統三相負載的長期性不平衡。對于三相不平衡電流，電力部門除了盡量合理地分配負荷之外幾乎沒有什么行之有效的解決辦法。

在消除諧波方面，常用的濾波器有無源濾波器和有源濾波器，無源濾波器經常用于較為簡單的系統，針對部分諧波進行濾除，而有源濾波應用范圍更廣，除無源濾波器應用的場合其可以應用以外，在一些系統要求很高，負荷變化快，環境更惡劣的情況下也可以應用。但是現有的有源濾波器設計，僅僅能夠滿足諧波濾除的功能，不具備平衡三相電流的功能，在復雜的電網運行環境下，需要將這方面因素考慮進去，進而確保線路的正常運行。

因此，考慮上述問題，實現諧波濾除以及三相不平衡電流補償?shù)碾p重功 能，本案發明人結合自身經驗研發了一種具有三相不平衡補償功能的有源濾波器。

技術實現要素：

本實用新型目的是針對現有技術存在的不足，提出了一種設計合理、諧波濾除高效、三相不平衡電流補償穩定的具有三相不平衡補償功能的有源濾波器。

本實用新型的目的可通過下列技術方案來實現：

具有三相不平衡補償功能的有源濾波器，包括電流互感器、信號處理電路、FPGA控制器、顯示器、以及有源濾波模塊，其特征在于：有源濾波模塊內還設有用以接收FPGA控制器的控制信號并產生驅動控制信號的IGBT驅動電路、用以產生與負載諧波電流相位相反的諧波補償電流以及三相不平衡補償電流的IGBT功率變換器、以及用以將所述IGBT功率變換器與線路進行連接并穩定輸出電流的輸出電抗器。

所述信號處理電路包括濾波電路、以及模數轉換電路；其中，所述濾波電路與所述電流互感器連接，所述模數轉換電路的兩端分別連接所述濾波電路與所述FPGA控制器。

所述FPGA控制器內部設有FPGA芯片。

有益效果是：該具有三相不平衡補償功能的有源濾波器，設計合理，結構簡單，并聯于電路中便于實際應用，充分利用FPGA的高速計算能力，實時高效地濾除負載諧波電流，同時可以實現線路三相不平衡電流的補償功能，保障線路的正常運行。

附圖說明

圖1是本實用新型：具有三相不平衡補償功能的有源濾波器的結構示意圖；

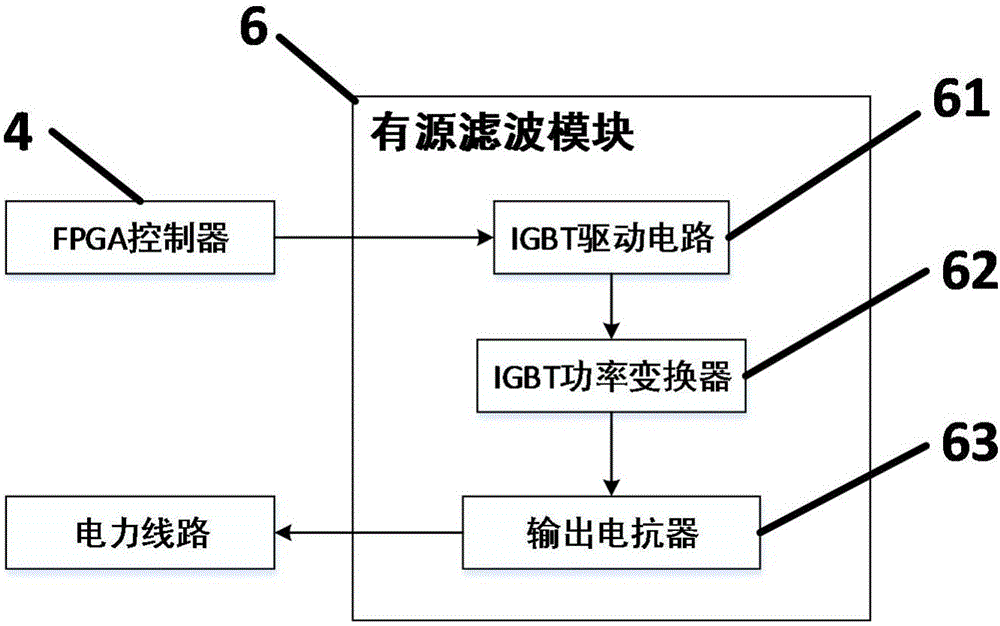

圖2是本實用新型：有源濾波模塊的結構示意圖；

圖3是本實用新型：信號處理電路的結構示意圖。

具體實施方式

以下是本實用新型的具體實施例并結合附圖，對本實用新型的技術方案作進一步的描述，但本實用新型并不限于這些實施例。

參照?qǐng)D1所示的具有三相不平衡補償功能的有源濾波器結構示意圖，具有三相不平衡補償功能的有源濾波器1，包括電流互感器2、信號處理電路3、FPGA控制器4、顯示器5、以及有源濾波模塊6，其特征在于：有源濾波模塊6內還設有用以接收FPGA控制器4的控制信號并產生驅動控制信號的IGBT驅動電路61、用以產生與負載諧波電流相位相反的諧波補償電流以及三相不平衡補償電流的IGBT功率變換器62、以及用以將所述IGBT功率變換器與線路進行連接并穩定輸出電流的輸出電抗器63。

參照?qǐng)D2所示的信號處理電路結構示意圖，所述信號處理電路3包括濾波電路31、以及模數轉換電路32；其中，所述濾波電路31與所述電流互感器2連接，用以接收采集的線路電流信號并濾除干擾信號，所述模數轉換電路32的兩端分別連接所述濾波電路31與所述FPGA控制器4，用以將濾波后的信號進行模數轉換，進而輸出給所述FPGA控制器4。

所述FPGA控制器4內部還設有FPGA芯片。

所述顯示器5與FPGA連接4，進行線路諧波分析以及三相不平衡電流補償情況的顯示。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
