本實用新型涉及制動控制技術領域，特別涉及一種抱閘控制電路及抱閘設備。

背景技術：

抱閘設備，是一種常用的制動裝置，其中包含一制動器。而制動器主要由制動電磁鐵和閘瓦制動器構成，其中，閘瓦制動器中的閘輪與電動機裝在同一根轉軸上。主要原理是電機接通電源后，電流通過抱閘控制電路使得制動電磁鐵內部線圈通電，從而產生電磁效應，使得閘瓦與閘輪分開，進而實現了電機軸的正常運轉。一旦電源切斷后，制動電磁鐵無法控制閘瓦，閘瓦在彈簧的作用下緊緊抱住閘瓦，實現電機的緊急制動。然而在實際應用過程，抱閘設備中的制動器在高壓狀態下會極大的降低其自身的使用壽命。因此，如何在電機運轉和停止的過程中，解決上述問題，成為這個領域的一個技術重點。

目前，在現有技術中，為了延長抱閘設備的使用壽命，對制動器進行控制的方式主要有兩種，分別為抱閘打開和抱閘維持。如圖1所示，其主要原理是設置一個抱閘強激接觸器KMZ，使用控制主板對其進行控制。在電機通電后，制動器啟動時的啟動高壓要高于置制動器正常運行時的維持高壓，因此，在制動器啟動時，抱閘強激接觸器KMZ和抱閘繼電器KMB同時閉合，使得繼電器RZ的被短路，此時電源輸出電壓全部加諸于制動器上，經過2秒后，抱閘強激接觸器KMZ斷開，使得繼電器RZ與制動器串聯，進行分壓，這樣使得降低在制動器上的電壓。

然而，由于在對制動器進行分壓時，需要增加一個抱閘強激接觸器KMZ和繼電器RZ,然而繼電器RZ是一個發熱器件，同時，在實際應用，對繼電器RZ的阻值大小的控制相對比較復雜。

技術實現要素：

本實用新型的目的在于提供一種抱閘控制電路及抱閘設備，實現簡單，成本低，節約能耗。

為解決上述技術問題，本實用新型的實施方式提供了一種抱閘控制電路，包含：電源裝置、控制裝置、開關元件與三相整流橋；

所述控制裝置與所述開關元件連接；

其中，所述電源裝置包含第一輸出端、第二輸出端與第三輸出端；所述三相整流橋包含第一輸入端、第二輸入端與第三輸入端；

所述電源裝置的第一輸出端、第二輸出端分別與所述三相整流橋的第一輸入端、第二輸入端分別連接；所述電源裝置的第三輸出端經所述開關元件與所述三相整流橋的第三輸入端連接；且所述電源裝置的第一輸出電壓大于所述第二輸出電壓；其中，所述第一輸出電壓為所述電源裝置的第三輸出端與所述電源裝置的第一輸出端之間的輸出電壓；所述第二輸出電壓為所述電源裝置的第二輸出端與所述電源裝置的第一輸出端之間的輸出電壓；

所述三相整流橋的正輸出端接抱閘制動電路的正輸入端；所述三相整流橋的負輸出端接所述抱閘制動電路的負輸入端。

本實用新型的實施方式還提供了一種抱閘設備，包含抱閘控制電路與抱閘制動電路；

所述抱閘控制電路與所述抱閘制動電路連接；

其中，所述抱閘控制電路包含：電源裝置、控制裝置、第一開關元件與 三相整流橋；

所述控制裝置與所述第一開關元件連接；

其中，所述電源裝置包含第一輸出端、第二輸出端與第三輸出端；所述三相整流橋包含第一輸入端、第二輸入端與第三輸入端；

所述電源裝置的第一輸出端、第二輸出端分別與所述三相整流橋的第一輸入端、第二輸入端分別連接；所述電源裝置的第三輸出端經所述第一開關元件與所述三相整流橋的第三輸入端連接；且所述電源裝置的第一輸出電壓大于所述第二輸出電壓；其中，所述第一輸出電壓為所述電源裝置的第三輸出端與所述電源裝置的第一輸出端之間的輸出電壓；所述第二輸出電壓為所述電源裝置的第二輸出端與所述電源裝置的第一輸出端之間的輸出電壓；

所述三相整流橋的正輸出端接所述抱閘制動電路的正輸入端；所述三相整流橋的負輸出端接所述抱閘制動電路的負輸入端。

本實用新型實施方式相對于現有技術而言，是在電源裝置的第三輸出端經與三相整流橋的第三輸入端之間連接一個開關元件，且該開關元件與控制裝置連接。當需要打開抱閘時，由控制裝置控制開關元件閉合，三相整流橋輸出電壓為第一輸出電壓，該第一輸出電壓為抱閘啟動電壓，因此，開關元件閉合時抱閘啟動；當抱閘啟動后，應進入抱閘維持階段，由控制裝置控制開關元件斷開，三相整流橋輸出電壓為第二輸出電壓，該輸出電壓為抱閘維持電壓，當開關元件斷開時，抱閘進入維持階段；其中，第一輸出電壓大于第二輸出電壓。通過控制開關元件控制抱閘，實現簡單；而且，三相整流橋成本低，功耗低，進而，使得本實用新型實施方式成本低，節約能耗。

另外，在抱閘控制電路中，所述開關元件為繼電器。這樣可以對開關元件進行電氣控制，實現簡單。

另外，在抱閘控制電路中，所述電源裝置包含交流電源與變壓器；所述交流電源并聯在所述變壓器原邊的兩個輸入端子之間，所述變壓器的副邊包 含第一輸出端子、第二輸入端子與第三輸出端子；所述副邊的第一輸出端子、第二輸入端子、第三輸出端子分別為所述電源裝置的第一輸出端、第二輸出端、第三輸出端。通過這種連接方式，可以方便地調整抱閘設備的控制回路的輸出電壓。

另外，在抱閘控制電路中，所述三相整流橋為集成三相整流橋。由于集成三相整流橋成本低，可有效的降低抱閘控制電路的成本。

另外，在抱閘設備中，所述第一開關元件為繼電器。

另外，在抱閘設備中，所述電源裝置包含交流電源與變壓器；所述交流電源并聯在所述變壓器原邊的兩個輸入端子之間，所述變壓器的副邊包含第一輸出端子、第二輸入端子與第三輸出端子；所述副邊的第一輸出端子、第二輸入端子、第三輸出端子分別為所述電源裝置的第一輸出端、第二輸出端、第三輸出端。

另外，在抱閘設備中，所述三相整流橋為集成三相整流橋。由于集成三相整流橋成本低，可有效地降低抱閘設備的成本。

另外，在抱閘設備中，所述抱閘制動電路還包含第二開關元件、第三開關元件、制動裝置與第四開關元件；所述第二開關元件、所述第三開關元件、所述制動裝置、所述第四開關元件依次串聯在所述抱閘制動電路的正輸入端與負輸出端之間；所述第二開關元件、所述第三開關元件與所述第四開關元件均與所述控制裝置連接。

另外，在抱閘設備中，所述第二開關元件為電源接觸器，所述第三開關元件為第一抱閘接觸器，所述第四開關元件為第二抱閘接觸器。

附圖說明

圖1是現有技術中的抱閘電路的原理圖；

圖2是本第一實施方式中抱閘控制電路的原理圖；

圖3是本第二實施方式中抱閘控制設備的電路原理圖。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型的各實施方式進行詳細的闡述。然而，本領域的普通技術人員可以理解，在本實用新型各實施方式中，為了使讀者更好地理解本申請而提出了許多技術細節。但是，即使沒有這些技術細節和基于以下各實施方式的種種變化和修改，也可以實現本申請各權利要求所要求保護的技術方案。

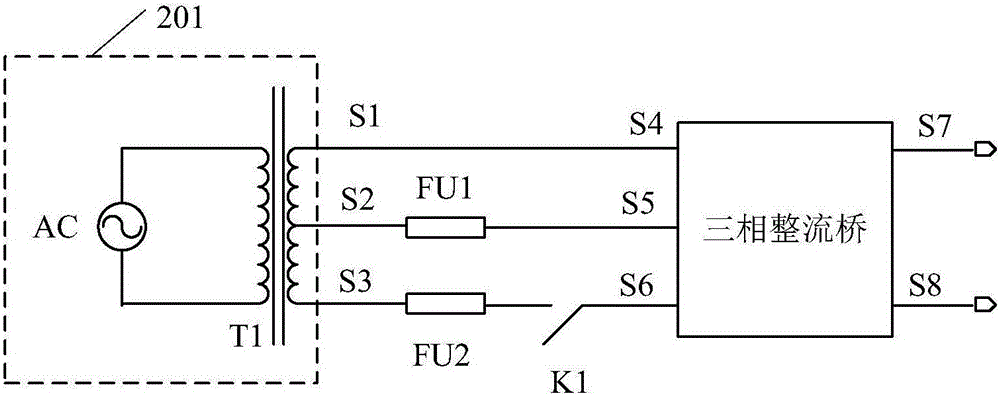

本實用新型的第一實施方式涉及一種抱閘控制電路，如圖2所示，包含：電源裝置201、控制裝置(未示出)、開關元件K1與三相整流橋。其中，控制裝置與開關元件連接。電源裝置201包含第一輸出端S1、第二輸出端S2與第三輸出端S3。三相整流橋包含第一輸入端S4、第二輸入端S5與第三輸入端S6。電源裝置201的第一輸出端S1、第二輸出端S2分別與三相整流橋的第一輸入端S4、第二輸入端S5分別連接。電源裝置201的第三輸出端S3經開關元件與三相整流橋的第三輸入端S6連接。三相整流橋的正輸出端S7接抱閘制動電路的正輸入端；三相整流橋的負輸出端S8接抱閘制動電路的負輸入端。

其中，電源裝置201第一輸出端S1與第三輸出端S3之間的輸出電壓為第一輸出電壓，該第一輸出電壓為抱閘啟動電壓；電源裝置201第一輸出端S1與第二輸出端S2之間的輸出電壓為第二輸出電壓，該第二輸出電壓為抱閘維持電壓。在此，需要說明的是，第一輸出電壓大于第二輸出電壓。

當需要打開抱閘時，由控制裝置控制開關元件K1閉合，三相整流橋輸出電壓為第一輸出電壓，抱閘啟動；當抱閘啟動后，應進入抱閘維持階段，由控制裝置控制開關元件K1斷開，此時，三相整流橋輸出電壓為第二輸出 電壓，抱閘進入維持階段。

在實際應用時，若預先知道抱閘啟動的時間點t1以及進入抱閘維持的時間點t2，則控制裝置可以在時間點t1控制K1閉合，在時間點t2控制K1斷開，從而實現控制K1的自動化。

此外，值得一提的是，在本實施方式中，抱閘啟動的時間段較短，可以是1秒或數秒，對此，在本實施方式中對上述時間段不作具體的限定。

僅通過控制開關元件K1的閉合與斷開，即可實現抱閘啟動與抱閘維持，控制簡單；而且，三相整流橋的成本和功耗都較低，進而使得本實用新型實施方式中抱閘控制電路的成本較低，節約了能耗。

進一步地，電源裝置201包含交流電源AC與變壓器T1。其中，交流電源AC并聯在變壓器T1原邊的兩個輸入端子之間，變壓器T1的副邊包含第一輸出端子、第二輸入端子與第三輸出端子。其中，副邊的第一輸出端子、第二輸入端子、第三輸出端子分別為電源裝置201的第一輸出端S1、第二輸出端S2、第三輸出端S3。通過在變壓器T1副邊上設置多個輸出端子，使得抱閘控制電路可以通過連通不同輸出端獲得不同的輸入電壓。

當抱閘啟動時，控制裝置控制K1閉合，電源裝置201同時輸出第一輸出電壓、第二輸出電壓，三相整流橋同時輸入兩個不同的電壓。根據三相整流橋的特性，三相整流橋輸出電壓值較大的電壓，即三相整流橋的輸出電壓值等于第一輸出電壓的電壓值。

當抱閘啟動后，應進入抱閘維持階段，由控制裝置控制開關元件K1斷開，電源裝置201輸出第二輸出電壓，三相整流橋僅輸入一個電壓，此種情況下，三相整流橋輸出電壓的電壓值等于第二輸出電壓的電壓值。

進一步地，在該抱閘控制電路中，開關元件K1為繼電器。由于繼電器是電氣器件，可以由控制裝置進行電氣控制，實現簡單，響應快，可以快速的實現電源裝置201中第三輸出端S3與三相整流橋第三輸入端S6之間的連 通或斷開。

另外，三相整流橋為集成三相整流橋。由于集成三相整流橋成本低，可有效降低抱閘控制電路的成本。

進一步地，本實施方式中，還包含第一熔斷器FU1、第二熔斷器FU2；其中，第一熔斷器FU1串聯在電源裝置201的第二輸出端S2與三相整流橋的第二輸入端S5之間，第二熔斷器FU2串聯在電源裝置201的第三輸出端S3與三相整流橋的第三輸入端S6之間。一旦第一熔斷器FU1、第二熔斷器FU2檢測到電流大于預設的閾值，便自動熔斷，以切斷電源，保護電路。

與現有技術相比，本實施方式是在電源裝置201的第三輸出端經與三相整流橋的第三輸入端之間連接一個開關元件，且該開關元件與控制裝置連接。當需要打開抱閘時，由控制裝置控制開關元件閉合，三相整流橋輸出電壓為第一輸出電壓，該第一輸出電壓為抱閘啟動電壓，因此，開關元件閉合時抱閘啟動；當抱閘啟動后，應進入抱閘維持階段，由控制裝置控制開關元件斷開，三相整流橋輸出電壓為第二輸出電壓，該輸出電壓為抱閘維持電壓，當開關元件斷開時，抱閘進入維持階段；其中，第一輸出電壓大于第二輸出電壓。通過控制開關元件控制抱閘，實現簡單；而且，三相整流橋成本低，功耗低，進而，使得本實用新型實施方式成本低，節約能耗。

本實用新型的第二實施方式涉及一種抱閘設備，具體如圖3所示，包含抱閘制動電路302與第一實施方式中的抱閘控制電路301，且抱閘控制電路301與抱閘制動電路302連接。其中，抱閘控制電路301包含：電源裝置201、控制裝置、第一開關元件K2與三相整流橋，而控制裝置與第一開關元件K2連接。其中，電源裝置201包含第一輸出端S1、第二輸出端S2與第三輸出端S3。三相整流橋包含第一輸入端S4、第二輸入端S5與第三輸入端S6。電源裝置201的第一輸出端S1、第二輸出端S2分別與三相整流橋的第一輸入端S4、第二輸入端S5分別連接。電源裝置201的第三輸出端S3經第一開關 元件K2與三相整流橋的第三輸入端S6連接。三相整流橋的正輸出端S7接抱閘制動電路302的正輸入端S9，負輸出端S10接抱閘制動電路302的負輸入端S10。

當需要抱閘啟動時，控制裝置控制第一開關元件K2閉合，此時三相整流橋輸出電壓為第一輸出電壓，相對應的，抱閘制動電路302正輸入端S9與負輸入端S10之間的電壓值等于第一輸出電壓的電壓值，即抱閘啟動電壓。

當抱閘啟動后，應進入抱閘維持階段，由控制裝置控制第一開關元件K2斷開，三相整流橋輸出電壓為第二輸出電壓，相對應的，抱閘制動電路302正輸入端S9與負輸入端S10之間的電壓值等于第二輸出電壓的電壓值，即抱壓維持電壓。

此外，值得一提的是，在本實施方式中抱閘啟動的時間段較短，可以是1秒或數秒，但是，在本實施方式中對上述時間間隔不作具體的限定。

另外，在此需要說明的是，抱閘控制電路301中的第一開關元件K2為繼電器。由于繼電器是電氣器件，可以由控制裝置進行電氣控制，實現簡單，響應快，可以快速的實現電源裝置201中第三輸出端S3與三相整流橋第三輸入端S6之間的連通或斷開。

另外，電源裝置201包含交流電源AC與變壓器T1。其中，交流電源AC并聯在變壓器T1原邊的兩個輸入端子之間，而變壓器T1的副邊包含第一輸出端子、第二輸入端子與第三輸出端子，且副邊的第一輸出端子、第二輸入端子、第三輸出端子分別為電源裝置201的第一輸出端S1、第二輸出端S2、第三輸出端S3。通過在變壓器T1副邊上設置多個輸出端子以及三相交流橋，使得抱閘制動電路302可以獲得不同電壓的直流電。

不難發現，抱閘制動電路302還包含第二開關元件K3、第三開關元件K4、制動裝置與第四開元件K5。其中，第二開關元件K3、第三開關元件K4、制動裝置、第四開關元件K5依次串聯在抱閘制動電路302的正輸入端 S9與負輸出端S10之間。其中，第二開關元件K3、第三開關元件K4與第四開關元件K5均與控制裝置連接。而且，第二開關元件K3為電源接觸器，第三開關元件K4、第四開關元件K5分別為第一抱閘接觸器、第二抱閘接觸器。

通過上述的電連接方式，使得控制裝置在控制第二開關元件K3、第三開關元件K4與第四開關元件K5閉合后，抱閘制動電路302導通，在抱閘控制電路301為抱閘制動電路302提供對應的電壓時，抱閘設備可以進入對應的工作狀態(啟動或維持)。

因此，當抱閘啟動時，控制裝置控制第一開關元件K2閉合，抱閘制動電路302正輸入端與負輸入端之間的電壓為抱閘啟動電壓，制動裝置正輸入端和負輸出端之間的電壓等于三相整流橋的正輸出端S7與負輸出端S8之間的電壓。

當抱閘啟動后，應進入抱閘維持階段，由控制裝置控制第一開關元件斷開，抱閘制動電路302正輸入端S9與負輸入端S10之間的電壓為第二輸出電壓，制動裝置正輸入端和負輸出端之間的電壓等于三相整流橋的正輸出端S7與負輸出端S8之間的電壓。

通過本實用新型實施方式使得抱閘設備可以僅僅通過控制第一開關K1的閉合與斷開實現對制動裝置兩端電壓的調整，避免需要對繼電器RZ進行控制調節，控制簡單，同時，提升了抱閘控制電路301及抱閘設備的可靠性，由于三相整流橋能耗低、成本低，降低了本實用新型實施方式的成本與能耗。

此外，值得一提的是，在抱閘設備中，三相整流橋為集成三相整流橋。由于集成三相整流橋成本低，可有效的降低抱閘控制電路的成本。

本領域的普通技術人員可以理解，上述各實施方式是實現本實用新型的具體實施例，而在實際應用中，可以在形式上和細節上對其作各種改變，而不偏離本實用新型的精神和范圍。
