本實用新型提供了一種帶電更換棒式絕緣子的輔助工具，于電力施工技術領域。

背景技術：

在高壓輸電領域，絕緣子會發生老化或損壞等不良現象，因此經常要對絕緣子進行更換。

帶電更換棒式絕緣子是帶電作業的一種，原有更換棒式絕緣子的方式將導線用滑車吊起，在拆除棒式絕緣子后，將導線放置在進行過絕緣化處理的橫擔上，這種操作方式存在下述問題：

1、由于橫擔的尺寸較大，增大了工作量，操作耗費人力物力較多；

2、將導線用滑車吊起時，由于吊起時導線承受張力很大，導線容易斷裂，安全系數較低，極易導致危險事故的發生。

3、現在有的更換絕緣原子的工具多為采用單個支架支撐，支架承受的壓力較大，且在更換絕緣子時，導線的穩定性也較差，容易脫落絕緣子支撐支架，引發事故發生。

技術實現要素：

為解決上述問題，本實用新型提供了一種帶電更換棒式絕緣子的輔助工具，在提高了更換絕緣子的工作效率的同時，保障了工作人員的作業安全和設備的穩定性。

本實用新型的技術方案如下：一種帶電更換棒式絕緣子的輔助工具，包括絕緣支架，所述絕緣支架包括絕緣支撐單元體，所述絕緣支撐單元體之間通過連接桿連接，所述絕緣支撐單元體包括導線托載架和U型卡槽，所述絕緣支架和U型卡槽通過絕緣支柱連接，所述U型卡槽位于導線托載架的下方。

本實用新型技術方案還包括：所述連接桿包括兩根副桿，所述副桿分別連接絕緣支撐單元體，所述兩根副桿鉸接，所述副桿與連接的絕緣支撐單元體所在平面垂直。施工人員能夠在安裝絕緣支撐單元體時通過調整兩個副桿之間的夾角度數來調節絕緣支撐單元體的相對位置，靈活而且方便地進行絕緣支撐單元體的安裝工作。

本實用新型技術方案還包括：所述副桿為伸縮桿，所述伸縮桿內設置有卡位結構。當調節副桿之間的夾角度數不能滿足距離的要求時，調節副桿的長度能夠幫助施工人員對絕緣支撐單元體的相對位置進行進一步調整。

本實用新型技術方案還包括：所述導線托載架包括卡線槽，所述卡線槽包括兩個卡位板和一個限位底板，所述卡位板與限位底板相連并對稱放置。卡線槽的結構簡單加工方便，并且能夠良好的實現托載、固定導線的功能。

本實用新型技術方案還包括：所述卡位板的相對面上安裝有滾珠，以減小導線托載架與導線之間的摩擦力，防止在調節絕緣支撐單元體相對位置時劃傷導線。

本實用新型技術方案還包括：所述限位底板上安裝有滾珠。

本實用新型技術方案還包括：所述導線托載架上設置固定卡扣，所述導線托載架上通過固定軸與蓋板連接，所述蓋板上設置有與固定卡扣配合的卡位結構。能夠有效防止導線意外從卡線槽中脫落，保證施工的安全性和穩定性。

本實用新型技術方案還包括：所述連接桿與絕緣支撐單元體之間為可拆卸連接，可以根據工況對絕緣支撐單元體的數量和組合形式進行調整，使絕緣支架的組合形式具有多樣性，適應不同的工作環境的需要。

本實用新型技術方案還包括：所述導線托載架與絕緣支柱通過連接件連接，減小托載導線時帶來的緩沖，增加輔助工具的穩定性。

本實用新型的有益效果為：本實用新型提供了一種帶電更換棒式絕緣子的輔助工具，該輔助工具摒棄了單一絕緣支撐單元體的設置，設置了由多個絕緣支撐單元體組成的絕緣支架，絕緣支撐單元體之間通過連接桿連接，將零散的絕緣子更換支架變成了一個整體，施工時取用方便，并能根據工況調整絕緣子更換支架的數量和組合方式，操作簡單方便更有條理。

并且因?yàn)橐唤M絕緣支撐單元體為一個整體，可以方便的對各絕緣支撐單元體之間的距離進行調整，待確定了位置后再將絕緣支撐單元體通過U型卡槽固定在橫擔上，比之簡單的多個絕緣子更換支架的配合使用操作更為靈活，固定位置的準確度也更高，提高了更換絕緣子的工作效率。

比之直接采用單個絕緣子更換支架進行支撐然后進行操作的方法，一組絕緣支撐單元體在支撐操作區間的同時，能夠分擔導線帶來的壓力，方便施工人員進行操作，且能夠更好的穩定導線。

設置U型卡槽結構為固定底座，能夠很好地保證帶電更換棒式絕緣子輔助工具的通用性。

本實用新型技術方案在提高了更換絕緣子的工作效率的同時，保障了工作人員的作業安全和設備的穩定性，具有良好的實用性。

附圖說明

圖1為本實用新型輔助工具結構示意圖；

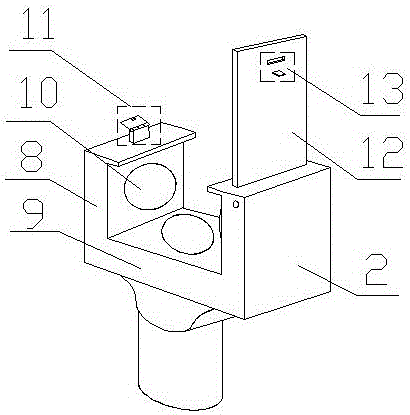

圖2為導線托載架結構示意圖；

其中，1、絕緣支撐單元體，2、導線托載架，3、絕緣支柱，4、U型卡槽，5、連接桿，6、副桿，7、連接件，8、卡位板，9、限位底板，10、滾珠，11、固定卡扣，12、蓋板，13、卡位結構。

具體實施方式

下面根據附圖并結合實施例，對本實用新型的技術方案進行進一步說明。

本實用新型提供了一種帶電更換棒式絕緣子的輔助工具，包括絕緣支架，所述絕緣支架包括一組絕緣支撐單元體1，如圖1所示，所述絕緣支撐單元體1之間通過連接桿5連接，所述連接桿5與絕緣支撐單元體1之間為可拆卸連接，如嵌套連接、螺紋連接或者通過緊固件進行連接，施工人員可以根據工況對絕緣支撐單元體1的數量及絕緣支撐單元體1之間的組合方式進行調整。

所述絕緣支撐單元體1包括導線托載架2，導線托載架2下設置有絕緣支柱3，導線托載架2與絕緣支柱3通過連接件7連接，能夠減小托載導線時帶來的緩沖，增加輔助工具的穩定性。絕緣支柱3形式多變，可直接選用絕緣子結構亦可選用其它絕緣材料制成的支撐結構。所述絕緣支柱3下設置有U型卡槽4，操作時，通過旋緊U型卡槽4下的如緊固螺釘之類的緊固件將絕緣支撐單元體1固定在橫擔上。

實施例1：所述連接桿5包括兩根副桿6，所述副桿6分別連接絕緣支撐單元體1，所述兩根副桿6鉸接，所述副桿6與連接的絕緣支撐單元體1所在平面垂直。施工人員能夠在安裝絕緣支撐單元體1時通過調整兩個副桿6之間的夾角度數來調節絕緣支撐單元體1的相對位置，靈活而且方便地進行絕緣支撐單元體1的安裝工作。

實施例2：在實施例1的基礎上，所述副桿6為伸縮桿，所述伸縮桿內設置有卡位結構13。當調節副桿6之間的夾角度數不能滿足距離的要求時，調節副桿6的長度能夠幫助施工人員對絕緣支撐單元體1的相對位置進行進一步調整。

實施例3：在實施例1和2的基礎上對導線托載裝置進行細化，如圖2所示，所述導線托載架2包括卡線槽，所述卡線槽包括兩個卡位板8和一個限位底板9，所述卡位板8與限位底板9相連并對稱放置。所述卡位板8的相對面上和限位底板9安裝有滾珠10，以減小導線托載架2與導線之間的摩擦力，防止在調節絕緣支撐單元體1相對位置時劃傷導線。

實施例4：在實施例3的基礎上對導線托載架2進行進一步細化，所述導線托載架2上設置固定卡扣11，所述導線托載架2上通過固定軸與蓋板12連接，所述蓋板12上設置有與固定卡扣11配合的卡位結構13。能夠有效防止導線意外從卡線槽中脫落，保證施工的安全性和穩定性。

在以上實施例的情況下，連接桿5可設置在絕緣支柱3上，能夠平衡絕緣支撐單元體1的受力，方便調節副桿6之間的夾角角度，也可設置在U型卡槽4或者導線托載架2上，能夠避免因連接桿5的存在而影響施工人員的正常施工。

帶電更換棒式絕緣子的方法，其步驟主要包括：

1）將絕緣支撐單元體1的U型卡槽4安裝在橫擔的適當位置；

2）使導線進入導線托載架2；

3）調整副桿6之間的夾角角度調節絕緣支撐單元體1之間的距離及所構成的組合形狀，固定絕緣支撐單元體1（若副桿6為伸縮桿，還可調節副桿6的伸縮長度來對絕緣支撐單元體1進行調節）；

4）更換損壞的絕緣子；

5）將輔助工具拆卸。

本實用新型提供了一種帶電更換棒式絕緣子的輔助工具及方法，輔助工具摒棄了單一絕緣支撐單元體1的設置，設置了由一組絕緣支撐單元體1組成的絕緣支架，絕緣支撐單元體1之間通過連接桿5連接，并能夠使工作人員根據工況對絕緣支撐單元體1的相對位置進行調整，將零散的絕緣子更換支架變成了一個整體，施工時取用方便，并能根據工況調整絕緣子更換支架的數量，操作更有條理。

因?yàn)橐唤M絕緣支撐單元體1為一個整體，可以方便的對各絕緣支撐單元體1之間的距離進行調整，待確定了位置后再將絕緣支撐單元體1通過U型卡槽4固定在橫擔上，比之簡單的多個絕緣子更換支架的配合使用操作更為靈活，準確度也更高，提高了更換絕緣子更換支架的工作效率。比之直接采用單個絕緣子更換支架進行支撐然后進行操作的方法，一組絕緣支撐單元體1在支撐操作區間的同時，能夠分擔導線帶來的壓力，方便施工人員進行操作，且能夠更好的穩定導線。
