本實用新型涉及牽張機技術領域，具體為一種電網建設用微型牽張機。

背景技術：

目前，在輸電線路建設中架線施工是關鍵的工序之一，而牽張機則是張力架線施工的關鍵設備，在輸變電線路架線施工中，帶電跨越架的搭設目前主要使用機動鉸磨展放循環繩及承載繩，由于機動鉸磨缺乏恒張力恒速功能，在人工控制下牽引場和張力場無法實現同速操作，因此展放過程中很難控制繩索馳度。目前，市場上的牽張機在牽引電纜線時，難以控制牽引力，擺動幅度大，會出現電纜線的卡滯或擺線等現象，穩定性能差，電纜線的牽引速度難以控制，安全性能低，嚴重影響了施工效率。

技術實現要素：

本實用新型的目的在于提供一種電網建設用微型牽張機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種電網建設用微型牽張機，包括牽張機本體，所述牽張機本體的底部設置有滾輪，所述牽張機本體的一側面固定連接有兩個轉動軸，兩個所述轉動軸分別與第一轉動輪和第二轉動輪相套接，所述第一轉動輪和第二轉動輪的表面均設置有電纜線，所述第一轉動輪和第二轉動輪遠離牽張機本體的一側設置有固定板，所述固定板的兩端分別和兩個轉動軸的另一端固定連接，所述牽張機本體的一側面固定連接有固定桿，所述牽張機本體的頂部固定連接有兩個夾緊裝置，所述夾緊裝置的外側面固定連接有相對稱的擋板，兩個所述擋板之間設置有兩個彈簧，且兩個彈簧的底部均與夾緊裝置的內底壁固定連接，兩個所述彈簧的頂部均與夾緊塊的底部固定連接，所述夾緊塊的外側面固定連接有相對稱的滑塊，所述夾緊塊的頂部開設有呈圓弧狀的第一凹槽，所述電纜線的另一端分別貫穿兩個第一凹槽并固定在固定桿上，所述夾緊裝置的內部開設有與第一凹槽相適配的第二凹槽，所述夾緊裝置的內壁上對稱開設有和滑塊相適配的滑槽。

優選的，所述第一凹槽和第二凹槽均位于同一水平面上。

優選的，所述第一轉動輪和第二轉動輪的大小相等，且第一轉動輪和第二轉動輪的水平高度相等。

優選的，兩個所述第二凹槽的中心點均位于同一水平線上，且兩個第一凹槽和兩個第二凹槽的內部均設置有防滑紋路。

優選的，所述電纜線從下至上設置在第一轉動輪上，所述電纜線從上至下設置在第二轉動輪上，所述電纜線的直徑與第一凹槽和第二凹槽的高度總和相等。

與現有技術相比，本實用新型的有益效果是：該電網建設用微型牽張機，通過設置有第一轉動輪、第二轉動輪和夾緊裝置，在卡塊、第一凹槽、第二凹槽、滑塊、滑槽和彈簧的作用下，能夠對牽引力進行有效的控制，擺動幅度更小，有效的避免了電纜線的卡滯或擺線，穩定性能好，能夠對電纜線的牽引速度進行有效的控制，安全性能高，有效的保證了施工效率。

附圖說明

圖1為本實用新型結構示意圖；

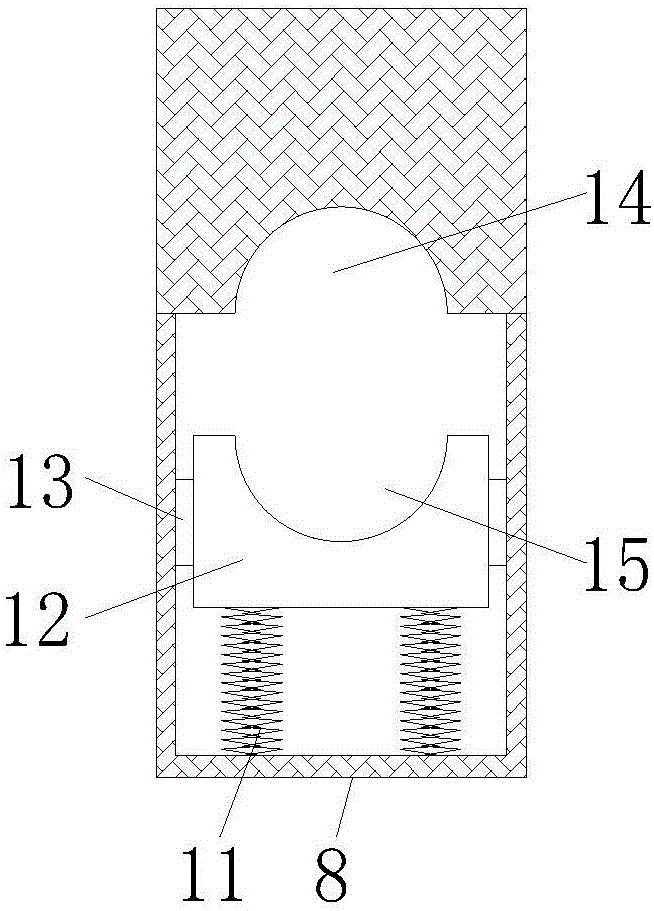

圖2為本實用新型夾緊裝置剖視圖；

圖3為本實用新型滑槽結構示意圖；

圖4為本實用新型夾緊裝置側視圖。

圖中：1牽張機本體、2固定板、3滾輪、4擋板、5轉動軸、6固定桿、7電纜線、8夾緊裝置、9第一轉動輪、10第二轉動輪、11彈簧、12夾緊塊、13滑塊、14第二凹槽、15第一凹槽、16滑槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種電網建設用微型牽張機，包括牽張機本體1，牽張機本體1的底部設置有滾輪3，保證了該牽張機的本體1的靈活性，牽張機本體1的一側面固定連接有兩個轉動軸5，兩個轉動軸5分別與第一轉動輪9和第二轉動輪10相套接，保證了第一轉動輪9和第二轉動輪10的有效轉動，第一轉動輪9和第二轉動輪10的大小相等，且第一轉動輪9和第二轉動輪10的水平高度相等，保證了電纜線7的穩定運行，有效的避免了電纜線7的擺動，第一轉動輪9和第二轉動輪10的表面均設置有電纜線7，電纜線7從下至上設置在第一轉動輪9上，電纜線7從上至下設置在第二轉動輪10上，通過兩次不同方位的牽引力，保證了電纜線7的穩定性，安全性能更高，電纜線7的直徑與第一凹槽15和第二凹槽14的高度總和相等，保證了第一凹槽15和第二凹槽14能夠對電纜線7進行有效的夾緊，保證了牽張機本體1的穩定性，第一轉動輪9和第二轉動輪10遠離牽張機本體1的一側設置有固定板2，保證了第一轉動輪9和第二轉動輪10的穩定性，固定板2的兩端分別和兩個轉動軸5的另一端固定連接，保證了固定板2的穩定性，牽張機本體1的一側面固定連接有固定桿6，能夠對電纜線7進行有效的固定，牽張機本體1的頂部固定連接有兩個夾緊裝置8，能夠對電纜線7的牽引力進行有效的調節，夾緊裝置8的外側面固定連接有相對稱的擋板4，有效的保證了夾緊塊12的穩定性，避免了夾緊塊12的擺動，穩定性能好，兩個擋板4之間設置有兩個彈簧11，且兩個彈簧11的底部均與夾緊裝置8的內底壁固定連接，保證了彈簧11的穩定性，兩個彈簧11的頂部均與夾緊塊12的底部固定連接，保證了夾緊塊12的靈活移動，夾緊塊12的外側面固定連接有相對稱的滑塊13，夾緊塊12的頂部開設有呈圓弧狀的第一凹槽15，電纜線7的另一端分別貫穿兩個第一凹槽15并固定在固定桿6上，能夠對電纜線7進行有效的控制，夾緊裝置8的內部開設有與第一凹槽15相適配的第二凹槽14，第一凹槽15和第二凹槽14均位于同一水平面上，能夠對電纜線7進行有效的夾緊，兩個第二凹槽14的中心點均位于同一水平線上，保證了夾緊裝置8的正常使用，兩個夾緊裝置8能夠相互配合，保證了電纜線7的穩定性，且兩個第一凹槽15和兩個第二凹槽14的內部均設置有防滑紋路，固定效果更好，夾緊裝置8的內壁上對稱開設有和滑塊13相適配的滑槽16，保證了夾緊塊12的靈活移動，保證了牽張機本體1的正常使用，避免了電纜線7的卡滯或擺動，安全性能高。

工作原理：使用時，將電纜線7和固定桿6分離，對電纜線7施加牽引力，第一轉動輪9和第二轉動輪10分別在轉動軸5上進行轉動，在牽引力作用下，電纜線7向下擠壓夾緊塊12，滑塊13在滑槽16內進行滑動，彈簧11進行收縮，第一凹槽15和第二凹槽14分離，能夠對電纜線7進行靈活的牽引，使用完畢后，取消牽引力，第一轉動輪9和第二轉動輪10停止轉動，在彈簧11的彈力作用下，夾緊塊12向上移動，第一凹槽15和第二凹槽14對電纜線7進行夾緊固定即可。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
