本實用新型屬于電機技術領域，具體涉及一種空心軸超高效電機。

背景技術：

通常的電機是帶機座的定子和轉子安裝在驅動端蓋、非驅動端端蓋上，轉子上安裝一個風扇，轉子的轉軸上有一個一定長度的軸伸，軸伸通過連軸器或帶輪與驅動設備連接以實現帶動設備運轉，接線盒安裝在機座上。但這種結構電機的體積大，由于轉子與驅動設備之間有一定的軸伸，間隔距離大，因此傳動轉矩時，軸伸容易斷裂。

技術實現要素：

針對以上技術缺陷，本實用新型設計提供一種設計合理、結構緊湊實用、裝配效率高、超高效率的電機。

本實用新型采用的技術方案為：一種空心軸超高效電機，包括定子、轉子、端蓋、風扇、風罩，轉子通過軸承安裝在端蓋軸承室內，電機無驅動端端蓋，轉子的轉軸中心開有通孔，在通孔的傳動端開有帶凹槽的圓孔，所述圓孔的孔徑比通孔大。

優選的，圓孔為圓柱孔或圓錐孔。

優選的，凹槽為2至4個。

本實用新型的有益效果為：本實用新型在電機的驅動端不安裝端蓋，把轉子的轉抽設計成空心的，同時在傳動端開有與驅動設備的轉抽匹配的帶凹槽的圓孔，這樣就摒棄了采用軸伸連接的方式，解決了軸伸斷裂的問題，同時傳動轉矩大，可實現電機的傳動效率和裝配效率的提高，另外還縮小了整個系統的體積。

附圖說明

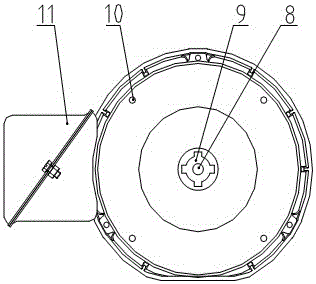

圖1為本實用新型的結構示意圖；

圖2為本實用新型的截面圖；

圖中：1-風罩；2-風扇；3-端蓋；4-機座；5-定子；6-轉子；7-轉軸；8-連接通孔；9-凹槽；10-定子通孔；11-接線盒。

具體實施方式

下面結合附圖對本實用新型做進一步描述，如圖1、圖2所示，本實用新型提供一種空心軸超高效電機，電機定子5通過金屬機座4一端與端蓋3連接，轉子6通過軸承安裝在端蓋3軸承室內，端蓋3外側的轉軸7上安裝風扇2，風罩1安裝在端蓋3上，電機無驅動端端蓋，電機轉子6上轉軸7的開有一個通孔8，轉軸7的傳動端開有帶凹槽9的圓柱孔或圓錐孔，凹槽9可以開有2至4個，這樣設計可以與驅動設備卡合的更加牢固，金屬機座4表面安裝接線盒11，定子5線圈中埋置熱保護器。電機在與驅動設備安裝時，金屬機座4的定子1一端安裝在端蓋3止口上，另一端安裝在驅動設備的止口上。轉子6一端用軸承安裝在端蓋3上，另一端用轉軸7上帶凹槽9的圓柱孔或圓錐孔和轉軸7中心的通孔8安裝在驅動設備的轉軸上。定子5用螺栓通過端蓋3外側面上的四個通孔、定子5上的四個通孔10與驅動設備固定，轉子6用螺栓通過轉軸7中心的通孔8與驅動設備固定。通過電機定子5和轉子6的特殊設計，可實現電機的超高效率比標準值提高2%-3.3%，溫升低于60K。

本實用新型設計合理，結構緊湊實用，易制造，成本低，裝配效率高，產品性能可靠，超高效率，溫升低，傳動轉矩大，解決軸伸斷裂問題，縮小整個系統的體積。
