本實用新型涉及電機，尤其涉及注塑電機端蓋。

背景技術：

目前市場上的很多電機采用注塑端蓋，注塑端蓋具有重量輕，成本低的優點，但是，注塑端蓋的強度不容易保障。

技術實現要素：

本實用新型所要解決的技術問題就是提供一種注塑電機端蓋，在保證低重量、低成本的同時，保證整體結構強度。

為解決上述技術問題，本實用新型采用如下技術方案：一種注塑電機端蓋，包括注塑形成的端蓋本體，所述端蓋本體為圓盤形結構且沿周緣均布有若干個用于傳遞負載的缺口，所述端蓋本體內設有加強端蓋本體強度并同時向端蓋本體傳遞負載的加強定位板，所述加強定位板位于端蓋本體中央部位且沿周向分布有若干個從端蓋本體軸向一側伸出的定位銷，所述加強定位板上設有供定位銷固定的銷孔，所述加強定位板及定位銷整體鑲嵌在端蓋本體內。

優選的，所述加強定位板及定位銷在端蓋本體注塑成型時嵌入并在注塑成型后與端蓋本體形成一體結構。

優選的，所述加強定位板為圓形且外周壁沿周向均布有三個與端蓋本體連接以傳遞負載的傳力平面。

優選的，所述加強定位板的中心設有加工定位孔。

優選的，所述加強定位板由合金鋼加工制成。

本實用新型采用的技術方案，在端蓋本體內設有加強端蓋本體強度并同時向端蓋本體傳遞負載的加強定位板，加強定位板固定定位銷后整體放入模具中與端蓋本體一起注塑成型。這樣，在體積及材料不變的情況下，內部增加的加強定位板可以提高整個端蓋的強度，因此，既具有重量輕，成本低的優點，也保證了整體結構強度。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步描述：

圖1為本實用新型的剖面結構示意圖；

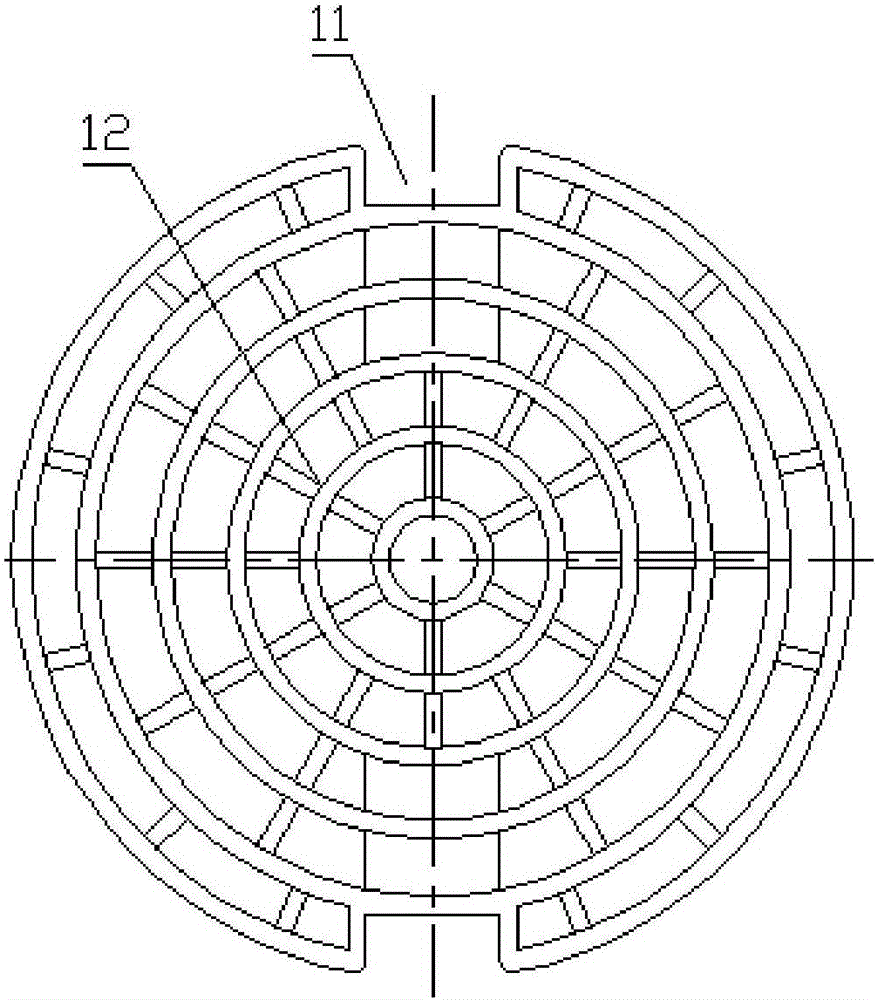

圖2為本實用新型的軸向第一側結構示意圖；

圖3為本實用新型的軸向第二側結構示意圖；

圖4為加強定位板的結構示意圖。

具體實施方式

如圖1至圖3所示，一種注塑電機端蓋，包括注塑形成的端蓋本體1，所述端蓋本體1為圓盤形結構且沿周緣均布有若干個用于傳遞負載的缺口11，所述端蓋本體內設有加強端蓋本體強度并同時向端蓋本體傳遞負載的加強定位板2，所述加強定位板位于端蓋中央部位且沿周向分布有若干個從端蓋本體軸向一側伸出的定位銷24，所述加強定位板2及定位銷24整體鑲嵌在端蓋本體1內。

其中，所述缺口11一般為2個，也可以是3個或4個，甚至更多，根據需要設置。

端蓋本體1的中心向軸向一側設有凸柱，加強定位板2設于凸柱內。如圖1和圖2所示，端蓋本體的軸向第一側中心腔對應凸柱位置設有環形與輻射狀筋條交錯的結構12。如圖1和圖3所示，凸柱端部設有開孔柱與輻射狀筋條交錯的結構13，另外，端蓋本體1環繞凸柱外周向設有凸緣14，在凸緣14與凸柱間形成分隔腔，且凸緣14與凸柱間設有連接筋。上述結構，既可以降低材料用量，又可以保證相應的結構強度。

如圖4所示，所述加強定位板2為圓形且外周壁沿周向均布有三個與端蓋本體連接以傳遞負載的傳力平面23，端蓋本體內部容納加強定位板2的腔體結構與加強定位板2對應。在本實施例中，加強定位板2設有三個傳力平面23，通過這三個傳力平面傳遞負載。另外，所述加強定位板上設有供定位銷24固定的銷孔21，本實施例中銷孔及定位銷均設置3個。所述加強定位板的中心設有加工定位孔22，用于加工過程應用。另外，所述加強定位板2由合金鋼加工制成，以具有較高的強度和綜合的性能優勢。

加強定位板上固定定位銷后整體放入模具中與端蓋本體一起注塑成型。這樣，加強定位板及定位銷在端蓋本體注塑成型后與端蓋本體形成一體結構，以提升整體結構強度。
