本實用新型涉及一種冷藏車用稀土永磁同步發電機,屬于發電機技術領域。
背景技術:
目前,冷藏車用發電機都是采用電勵磁式發電機,由于其內部元件電刷、滑環、二極管、整流板等元器件在惡劣環境下使用極易頻繁損壞,一旦發電機出現故障,冷藏車車廂內的水果、蔬菜、肉制品和高端電子元件等貨物溫度短時間內急劇升高得不到保鮮,嚴重的情況下直接導致整車貨物報廢;而且電勵磁發電機體積大重量重維修成本太高,不防水不防塵,維修更換特別麻煩。
同時,由于冷鏈運輸的特殊性,必須要求發電機有高可靠性,冷藏車載發電機組通常是工作在灰塵、泥沙、下雨的路上,傳統發電機考慮到散熱及經濟性,沒有辦法做到防雨防塵等級,當傳統發電機進水或者進塵到一定程度后,直接將發電機短路燒損的現象非常頻繁的發生。
技術實現要素:
本實用新型的目的就在于為了解決上述問題而提供一種防水、防塵并且其內部無碳刷、滑環、二極管、整流板等傳統發電機的易損配件并且能夠滿足冷藏車用發電機工作高可靠性要求的冷藏車用稀土永磁同步發電機。
本實用新型通過以下技術方案來實現上述目的:一種冷藏車用稀土永磁同步發電機,包括:
位于殼體軸心線上的轉軸、稀土永磁體轉子、套置轉軸上的軸套及定子;
其中,所述殼體為一體成型的鋁合金殼體、兩端通過端蓋進行全密封式密封;
所述的稀土永磁體轉子是帶有若干磁通量的釹鐵硼磁鋼24片,按照N 、S、 N 、S、 4極排列在磁軛組合而成,每一片釹鐵硼磁鋼都開有安裝固定孔、并利用螺栓將其固定在軸套上;
所述定子采用三相單層交叉式繞組布線方式、在嵌線后壓入殼體內部的定子槽中,引出U、 V、 W 、N輸出線;并且在定子疊片時傾斜一個槽齒距。
所述的轉軸兩端部分別通過兩個軸承固定在殼體軸心線上。
稀土永磁體轉子中的釹鐵硼磁鋼為面包式釹鐵硼磁鋼。
所述的螺栓為不銹鋼螺栓。
本實用新型的工作原理為:稀土永磁同步發電機在發動機驅動運轉后,稀土永磁體轉子的N、S、N、S、4極不斷的建立磁場、不斷的切割磁力線,發電機的輸出電壓在極短的時間內極快的建立起來,當發電機轉速達到額定轉速后,其磁場電壓就達到了預設工作電壓,此時接入感性負載,由于其沒有電勵磁發電機的碳刷,滑環,二極管等轉換配件,減少了間接損耗,其輸出效率更高,損耗更小,在極短的時間將壓縮機或空壓機啟動起來并工作。
相對于冷藏車用傳統電勵磁式同步發電機,本實用新型的稀土永磁同步發電機更加節能,啟動感性負載和線性負載時,電壓更快響應,壓降變化更小,其內部無碳刷、滑環、二極管、整流板等傳統發電機的易損配件, 減少了間接損耗、同功率下,體積更小、重量更輕,輸出效率更高、損耗更小;
殼體為一體成型式鋁合金結構,兩端的端蓋采用防水、防塵全密封式結構,其防水等級達IP57,有效解決了冷藏車用發電機工作可靠性問題,防塵防水,設計使用壽命可達10年之久。
附圖說明
圖1是本實用新型的整體結構示意圖;

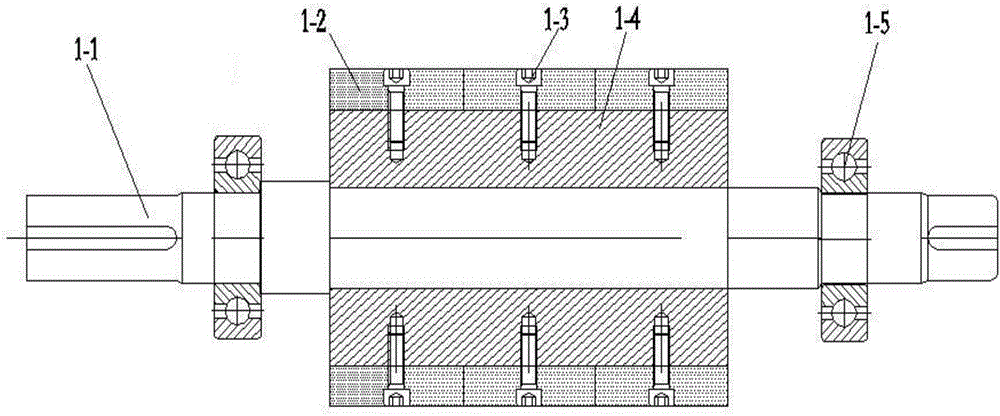

圖2是本實用新型中稀土永磁體轉子總成示意圖;
圖3是圖2中稀土永磁體轉子剖面圖。
圖中:1-1、轉軸,1-2、稀土永磁體轉子,1-3、螺栓,1-4、軸套,1-5、軸承,1-6、殼體,1-7、定子。
具體實施方式
下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例。基于本實用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。
請參閱圖1,為一種冷藏車用稀土永磁同步發電機,其包括
位于殼體1-6軸心線上的轉軸1-1、稀土永磁體轉子1-2、套置轉軸1-1上的軸套1-4及定子1-7;
其中,所述殼體為一體成型的鋁合金殼體、兩端通過端蓋進行全密封式密封,能夠有效防水、防塵;
如圖2和圖3所示,所述的稀土永磁體轉子1-2是帶有若干磁通量且呈面包式的釹鐵硼磁鋼24片,按照N 、S、 N 、S、 4極排列在磁軛組合而成,每一片釹鐵硼磁鋼都開有安裝固定孔、并利用螺栓1-3將其固定在軸套1-4上;此種釹鐵硼磁鋼排列方式為軸向設計,磁密度更大,電壓響應比徑向排列電壓響應時間更短,安裝方便;
所述定子1-7采用三相單層交叉式繞組布線方式、在嵌線后壓入殼體1-6內部的定子槽中,引出U、 V、 W 、N輸出線;并且定子1-7疊片時傾斜一個槽齒距,此種形式在啟動感性負載和線性負載時,電壓更快響應,壓降變化更小。
其中,所述的轉軸1-1兩端部分別通過兩個軸承1-5設置在殼體1-6軸心線上。
進一步,所述的螺栓1-3為不銹鋼螺栓,不會對磁場產生任何影響。
使用時,稀土永磁同步發電機在在發動機驅動運轉后,稀土永磁體轉子1-2的N 、S、 N 、S、 4極不斷的建立磁場、不斷的切割磁力線,發電機的輸出電壓在極短的時間內極快的建立起來,當發電機轉速達到額定轉速后,其磁場電壓就達到了預設工作電壓,此時接入感性負載,由于其沒有電勵磁發電機的碳刷,滑環,二極管等轉換配件,減少了間接損耗,其輸出效率更高,損耗更小,在極短的時間將壓縮機或空壓機啟動并正常工作。
此外,應當理解,雖然本說明書按照實施方式加以描述,但并非每個實施方式僅包含一個獨立的技術方案,說明書的這種敘述方式僅僅是為清楚起見,本領域技術人員應當將說明書作為一個整體,各實施例中的技術方案也可以經適當組合,形成本領域技術人員可以理解的其他實施方式。
