本實用新型涉及一種工器具，特別涉及一種多功能智能配電安全工器具。

背景技術：

安全工器具通常專指電力安全工器具，是指防止觸電、灼傷、墜落、摔跌等事故，保障工作人員人身安全的各種專用工具和器具，安全工器具分為絕緣安全工器具和一般防護安全工器具兩大類，絕緣安全工器具通常又分為基本絕緣安全工器具和輔助絕緣安全工器具。梯子是在電力工作中使用較多的工具，目前電力工人使用的梯子，一般是較為普通的，不能感知梯子的負重，并且電力工人需要將儀器自身攜帶爬梯子，這樣危險系數增加了許多，為此，我們提出一種多功能智能配電安全工器具。

技術實現要素：

本實用新型的主要目的在于提供一種多功能智能配電安全工器具，由于伸縮支撐桿上端的掛鉤，可以將梯子掛置在配電線路上，增加了梯子整體的安全系數，避免梯子倚靠在配電線路上容易發生傾倒危險，由于伸縮支撐桿外側的工具掛鉤，可以短暫的掛置檢測工具，避免頻繁的收取工具，可以有效解決背景技術中的問題。

為實現上述目的，本實用新型采取的技術方案為：

一種多功能智能配電安全工器具，包括梯子，所述梯子由絕緣材料制成，所述梯子包括伸縮支撐桿、橫桿、固定座、掛鉤和工具盒，所述伸縮支撐桿內側設有安裝槽，所述橫桿和工具盒兩側均設有插頭，所述橫桿和工具盒通過插頭安裝在兩個伸縮支撐桿內側的安裝槽中，兩個伸縮支撐桿均設有調節旋鈕，所述掛鉤焊接在兩個伸縮支撐桿的上端，一個伸縮支撐桿外側安裝有工具掛鉤，另一個伸縮支撐桿外側安裝有燈座，所述燈座上安裝有報警燈，兩個伸縮支撐桿底端均安裝有固定座，所述固定座內設有壓力傳感器，所述固定座底部設有防滑墊。

進一步地，所述壓力傳感器的信號輸出端與報警燈的信號輸入端連接。

進一步地，一個伸縮支撐桿內安裝有工作電源，所述工作電源一側設有充電插口，所述工作電源的電量輸出端與所述壓力傳感器的電量輸入端和所述燈座的電量輸入端連接。

進一步地，所述工具盒底端設有滑槽，所述滑槽上安裝有盒門，所述盒門設有通氣孔。

與現有技術相比，本實用新型具有如下有益效果：一種多功能智能配電安全工器具，由于伸縮支撐桿上端的掛鉤，可以將梯子掛置在配電線路上，增加了梯子整體的安全系數，避免梯子倚靠在配電線路上容易發生傾倒危險，由于伸縮支撐桿外側的工具掛鉤，可以短暫的掛置檢測工具，避免頻繁的收取工具，由于工具盒，以便于放置常用的檢測工具，避免電力工人攜帶，由于伸縮支撐桿上的調節旋鈕，可以根據電力工人需要調節伸縮支撐桿的高度，由于盒門上的通氣孔，可以保證工具盒通氣，避免工具盒內的工具由于工具盒內的溫度過高而損壞，由于固定座內的壓力傳感器，可以檢測梯子整體的壓力，當達到一定壓力時，通過報警燈進行報警。

【附圖說明】

圖1為本實用新型多功能智能配電安全工器具的整體結構示意圖。

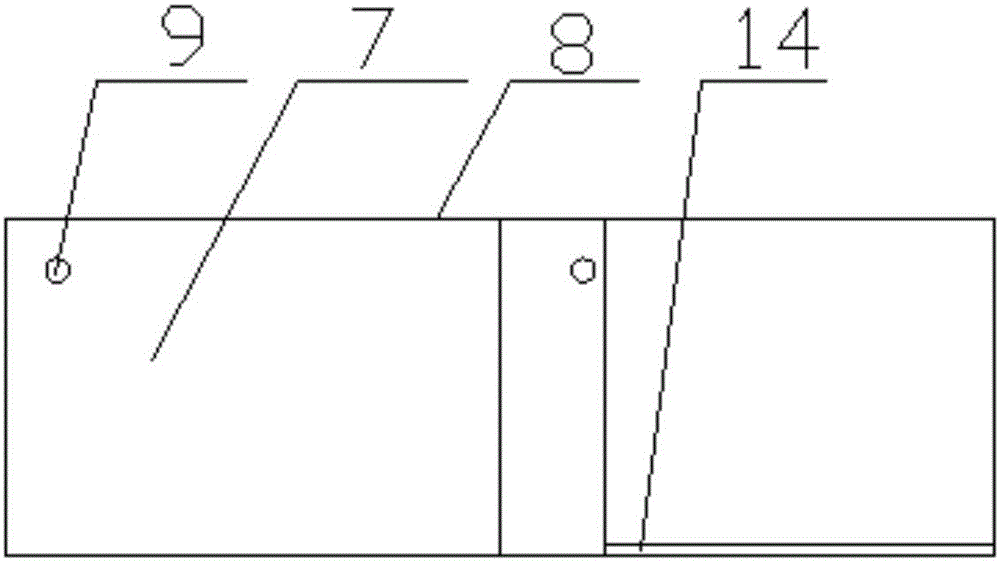

圖2為本實用新型多功能智能配電安全工器具的工具盒結構示意圖。

圖中：1、梯子；2、壓力傳感器；3、固定座；4、調節旋鈕；5、橫桿；6、工具掛鉤；7、盒門；8、工具盒；9、通氣孔；10、掛鉤；11、伸縮支撐桿；12、燈座；13、報警燈；14、滑槽；15、工作電源；16、充電插口。

【具體實施方式】

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

如圖1-2所示，一種多功能智能配電安全工器具，包括梯子1，所述梯子1由絕緣材料制成，所述梯子1包括伸縮支撐桿11、橫桿5、固定座3、掛鉤10和工具盒8，所述伸縮支撐桿11內側設有安裝槽，所述橫桿5和工具盒8兩側均設有插頭，所述橫桿5和工具盒8通過插頭安裝在兩個伸縮支撐桿11內側的安裝槽中，兩個伸縮支撐桿11均設有調節旋鈕4，所述掛鉤10焊接在兩個伸縮支撐桿11的上端，一個伸縮支撐桿11外側安裝有工具掛鉤6，另一個伸縮支撐桿11外側安裝有燈座12，所述燈座12上安裝有報警燈13，兩個伸縮支撐桿11底端均安裝有固定座3，所述固定座3內設有壓力傳感器2，所述固定座3底部設有防滑墊。

本實用新型多功能智能配電安全工器具，由于伸縮支撐桿11上端的掛鉤10，可以將梯子1掛置在配電線路上，增加了梯子1整體的安全系數，避免梯子1倚靠在配電線路上容易發生傾倒危險，由于伸縮支撐桿11外側的工具掛鉤6，可以短暫的掛置檢測工具，避免頻繁的收取工具，由于工具盒8，以便于放置常用的檢測工具，避免電力工人攜帶，由于伸縮支撐桿11上的調節旋鈕4，可以根據電力工人需要調節伸縮支撐桿11的高度，由于盒門7上的通氣孔9，可以保證工具盒8通氣，避免工具盒8內的工具由于工具盒8內的溫度過高而損壞，由于固定座3內的壓力傳感器2，可以檢測梯子1整體的壓力，當達到一定壓力時，通過報警燈13進行報警。

其中，所述壓力傳感器2的信號輸出端與報警燈13的信號輸入端連接。

其中，一個伸縮支撐桿11內安裝有工作電源15，所述工作電源15一側設有充電插口16，所述工作電源15的電量輸出端與所述壓力傳感器2的電量輸入端和所述燈座12的電量輸入端連接。

其中，所述工具盒8底端設有滑槽14，所述滑槽14上安裝有盒門7，所述盒門7設有通氣孔9。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
