本申請涉及電機冷卻，更具體地，涉及一種定子冷卻系統、定子結構、旋轉驅動件及運載設備。

背景技術：

1、內轉子電機作為一種驅動結構，在工作時電機的轉子結構會產生大量的熱量，需要對電機的定子結構和轉子結構進行降溫，避免電機定子結構和轉子結構過熱導致電機內部短路，進而縮短電機的使用壽命。

2、傳統的電機一般只有一個冷卻液通路，冷卻液通路依次經過轉子結構和定子結構，以完成對整個電機的冷卻。但是冷卻液通路較長，冷卻液在經過轉子結構后，冷卻液的溫度已經較高，后期對定子結構的冷卻效果不明顯，定子結構的溫度下降較慢，電機仍有可能出現短路的情況。

技術實現思路

1、本申請實施例提供一種定子冷卻系統、定子結構、旋轉驅動件及運載設備。

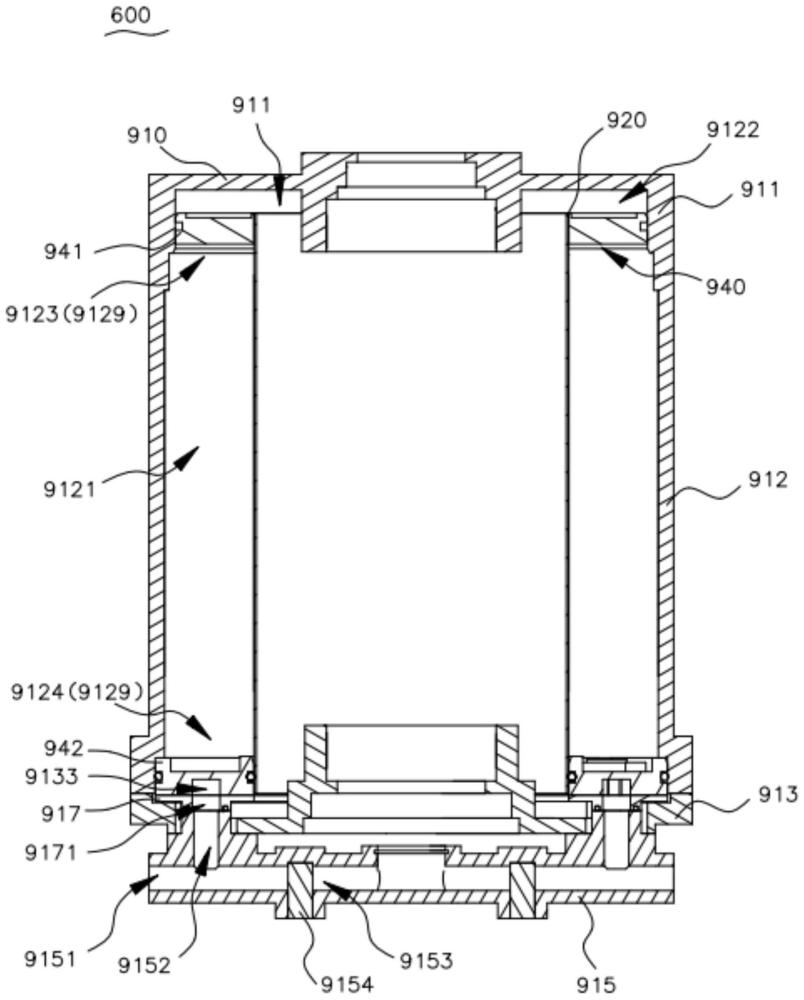

2、根據本申請的第一方面，本申請實施例提供一種定子冷卻系統，定子冷卻系統用于安裝定子模組，定子模組用于驅動轉子結構轉動，定子冷卻系統包括殼體組件和密封組件。殼體組件包括殼體和內殼，內殼環繞地限定用于安裝轉子結構的轉子安裝腔，內殼同軸地穿設于殼體中，殼體與內殼間隔設置以共同限定出用于安裝定子模組的定子冷卻腔，定子冷卻系統設置有定子冷卻輸入部和定子冷卻輸出部，定子冷卻輸入部和定子冷卻輸出部均連通于定子冷卻腔；密封組件設于殼體與內殼之間，密封組件用于密封定子冷卻腔，并使定子冷卻腔和轉子安裝腔隔離。

3、根據本申請的第二方面，本申請實施例還提供一種定子結構，定子結構包括定子模組以及上述的定子冷卻系統。

4、根據本申請的第三方面，本申請實施例提供一種旋轉驅動件，旋轉驅動件包括轉子結構和上述的定子結構，轉子結構安裝于殼體，轉子結構穿設于內殼設置，轉子結構與定子結構轉動配合。

5、根據本申請的第四方面，本申請實施例提供一種運載設備，運載設備包括機體和上述的旋轉驅動件，旋轉驅動件安裝在機體上。

6、本申請?zhí)峁┝艘环N定子冷卻系統、定子結構、旋轉驅動件及運載設備。定子冷卻系統用于安裝并冷卻定子模組。定子冷卻系統包括殼體和內殼，內殼同軸地穿設于殼體，且內殼與殼體間隔設置，內殼與殼體之間限定出定子冷卻腔，定子模組設置于定子冷卻腔內。內殼環繞設置并限定出轉子安裝腔，以用于容置轉子結構。殼體具有內部空間，定子冷卻腔和轉子安裝腔均位于殼體的內部空間，本實施例通過在殼體與內殼之間設置密封組件將定子冷卻腔密封，并將定子冷卻腔與殼體的內部空間及轉子安裝腔隔開，以實現獨立設置。并且定子冷卻系統設置有定子冷卻輸入部和定子冷卻輸出部，二者均連通于定子冷卻腔，以向定子冷卻腔單獨提供冷卻液，能夠提高定子冷卻腔內部結構的冷卻速度。

技術特征：

1.一種定子冷卻系統，其特征在于，所述定子冷卻系統用于安裝定子模組，所述定子模組用于驅動轉子結構轉動，所述定子冷卻系統包括：

2.根據權利要求1所述的定子冷卻系統，其特征在于，所述定子冷卻腔包括至少兩個子冷卻腔，相鄰的兩個所述子冷卻腔通過公共隔板間隔開以相互獨立設置，所述定子模組一部分位于其中一個所述子冷卻腔，所述定子模組另一部分位于另一個所述子冷卻腔；

3.根據權利要求2所述的定子冷卻系統，其特征在于，所述密封組件上設有至少兩個導通部，兩個所述導通部與兩個所述子冷卻腔一一對應地設置，兩個所述導通部與兩個所述定子冷卻輸入部一一對應地設置，每個所述定子冷卻輸入部通過所述導通部與對應的一個所述子冷卻腔連通。

4.根據權利要求3所述的定子冷卻系統，其特征在于，所述密封組件包括兩個密封件；

5.根據權利要求4所述的定子冷卻系統，其特征在于，兩個所述導通部均設于其中一個所述密封件上；和/或，兩個所述導通部分別設于兩個所述密封件上。

6.根據權利要求5所述的定子冷卻系統，其特征在于，所述導通部具有匯集槽，所述匯集槽設于所述密封件背離所述定子冷卻腔的一側，所述匯集槽連通于對應的一個所述子冷卻腔。

7.根據權利要求6所述的定子冷卻系統，其特征在于，所述匯集槽內間隔設置有多個噴淋口，每個所述噴淋口連通于對應的一個所述子冷卻腔。

8.根據權利要求5所述的定子冷卻系統，其特征在于，所述殼體具有沿軸線方向的兩個端部；

9.根據權利要求2所述的定子冷卻系統，其特征在于，所述殼體還包括公共隔板，所述公共隔板沿所述定子冷卻腔的軸線方向設置在所述定子冷卻腔內，以使得所述定子冷卻腔分隔成為在所述定子模組的徑向上并列的兩個所述子冷卻腔。

10.根據權利要求7所述的定子冷卻系統，其特征在于，所述公共隔板包括兩個分隔組件，兩個所述分隔組件沿所述定子冷卻腔的軸線方向間隔地設置于所述定子冷卻腔內，以用于阻礙所述分隔組件兩側的冷卻液交互。

11.根據權利要求10所述的定子冷卻系統，其特征在于，兩個所述密封件包括第一密封件、第二密封件，所述定子模組適于設置在所述第一密封件和所述第二密封件之間，所述分隔組件包括第一分隔件和第二分隔件；第一分隔件連接于第一密封件，第二分隔件連接于第二密封件，第一分隔件和第二分隔件均朝向定子模組延伸，以用于與定子模組共同形成阻礙所述分隔組件兩側的冷卻液交互的結構。

12.一種定子結構，其特征在于，包括定子模組以及權利要求1至11中任意一項所述的定子冷卻系統；

13.根據權利要求12所述的定子結構，其特征在于，所述定子模組包括定子軛、多個定子齒和多個槽楔；

14.根據權利要求10所述的定子結構，其特征在于，所述槽楔包括主體部和凸出部，所述主體部沿所述定子模組的軸線方向延伸設置在所述繞組槽內，并與該繞組槽中的繞組相對間隔設置；所述凸出部設置于所述主體部朝向所述繞組的一側并相對于所述主體部凸伸。

15.根據權利要求14所述的定子結構，其特征在于，所述凸出部沿所述定子模組的軸線方向延伸設置；所述主體部朝向所述繞組的表面包括沿所述定子模組的軸線方向延伸的第一導流面和第二導流面，所述凸出部設置于所述第一導流面和所述第二導流面之間。

16.根據權利要求15所述的定子結構，其特征在于，所述第一導流面相對于所述第二導流面更靠近所述定子軛，在所述徑向方向上，所述第一導流面的尺寸小于所述第二導流面的尺寸。

17.根據權利要求15所述的定子結構，其特征在于，所述繞組與所述第一導流面之間的距離大于所述繞組與所述凸出部之間的距離，或者所述繞組與所述第二導流面之間的距離大于所述繞組與所述凸出部之間的距離。

18.根據權利要求14所述的定子結構，其特征在于，所述定子模組還包括多個繞組；所述繞組包括多個線圈，一個繞組中的多個所述線圈繞設于對應的一個所述定子齒，一個定子齒上的多個所述線圈沿所述定子模組的徑向依次排列設置；一個定子齒上的多個所述線圈中，存在與所述第一導流面直接相對的第一線圈組以及與第二導流面直接相對的第二線圈組，所述第一導流面相對于所述第二導流面更靠近所述定子軛，所述第一線圈組中的線圈數量小于所述第二線圈組中的線圈數量。

19.一種旋轉驅動件，其特征在于，包括：

20.一種運載設備，其特征在于，包括機體和權利要求19所述的旋轉驅動件，所述旋轉驅動件安裝于所述機體中。

技術總結
本申請公開了一種定子冷卻系統、定子結構、旋轉驅動件及運載設備。其中定子冷卻系統用于安裝定子模組，定子冷卻系統包括殼體組件和密封組件。殼體組件包括殼體和內殼，內殼環繞設置以限定出轉子安裝腔，內殼同軸地穿設于殼體中并間隔設置，以限定出用于定子冷卻腔。定子冷卻系統設置有定子冷卻輸入部和定子冷卻輸出部，定子冷卻輸入部和定子冷卻輸出部均連通于定子冷卻腔；密封組件設于殼體與內殼之間，用于密封定子冷卻腔并使定子冷卻腔和轉子安裝腔隔離。本申請將定子冷卻腔與殼體內部空間及轉子安裝腔隔開，以使定子冷卻腔獨立設置，通過定子冷卻輸入部和定子冷卻輸出部在定子冷卻腔內形成獨立的冷卻回路，能夠提高定子結構的降溫速度。

技術研發人員：紀曉俊,李周清,周文,徐巍巍
受保護的技術使用者：廣東匯天航空航天科技有限公司
技術研發日：
技術公布日：2025/4/24
