本申請實施例涉及冰箱技術。更具體地講，涉及一種冰箱。

背景技術：

1、冰箱是日常生活中所必須的家電，冰箱的供電方式較多，如接入市電，或是采用太陽能電池板等方式供電。

2、實際應用中，冰箱設置有儲能元件，儲能元件通過外界的供電設備充電，以向冰箱中的用電元件供電。然而一些情況下，供電設備輸出的電壓不穩定，如在供電設備中的電量較低或較高的場景中，輸出的供電電壓會差距較大，這樣也會導致向儲能元件充電的充電電流的變化幅度較大，進而對儲能元件造成損壞。

技術實現思路

1、本申請實施例提供一種冰箱，旨在解決供電電壓過壓或欠壓時充電電流變化幅度較大的問題。

2、第一方面，本申請實施例提供一種冰箱包括：供電設備，被配置為輸出供電電壓；儲能元件，被配置為基于所述供電電壓充電；保護模塊，與所述供電設備及所述儲能元件連接，被配置為設定所述儲能元件的充電電流的上限值，并基于所述供電電壓提供基礎充電電流，并在所述供電電壓不小于第一閾值時，根據所述基礎充電電流向所述儲能元件充電；以及，在所述供電電壓小于第一閾值時，放大所述基礎充電電流，并根據放大后的基礎充電電流向所述儲能元件充電；所述基礎充電電流及所述放大后的基礎充電電流不超過所述充電電流的上限值。

3、在一些實施例中，所述保護模塊，還被配置為控制所述儲能元件的充電電壓不超過第二閾值。

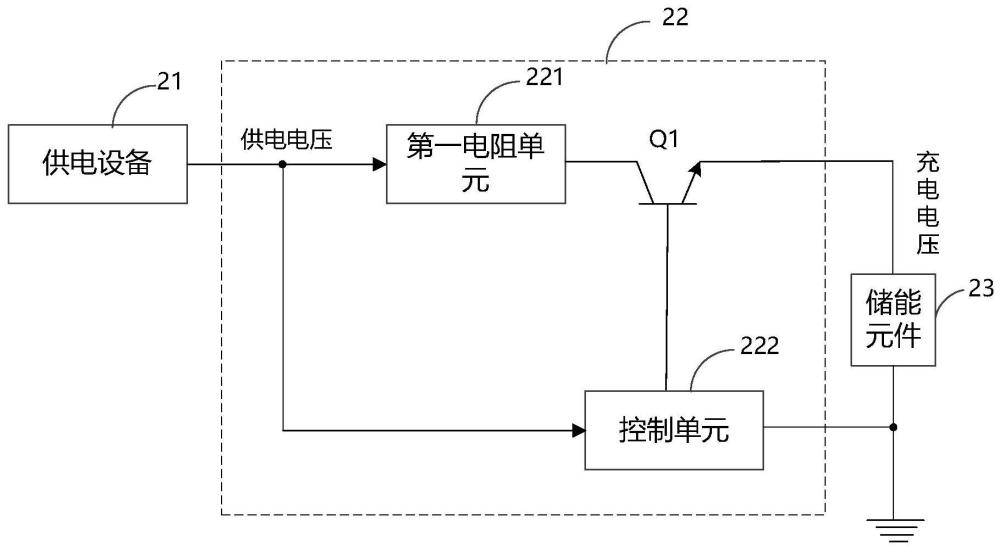

4、在一些實施例中，所述保護模塊包括：第一電阻單元，所述第一電阻單元的一端與所述供電設備連接，所述第一電阻單元被配置為提供電阻，所述第一電阻單元的阻值用于設定所述充電電流的上限值；開關管，所述開關管的一端與所述第一電阻單元的另一端連接，所述開關管的另一端與所述儲能元件的一端連接，所述儲能元件的另一端接地；控制單元，與所述第一電阻單元、所述開關管的控制端及所述儲能元件的另一端連接，所述控制單元被配置為在所述供電電壓不小于第一閾值時，控制所述開關管處于飽和狀態，并控制所述開關管的控制端的電壓為第三閾值，所述第三閾值為所述第二閾值與所述開關管的閾值電壓之和；以及在所述供電電壓小于第一閾值時，控制所述開關管處于放大狀態。

5、在一些實施例中，所述第一電阻單元包括：第一電阻，所述第一電阻的一端與所述供電設備連接，所述第一電阻的另一端與所述開關管的一端連接。

6、在一些實施例中，所述控制單元包括：第二電阻，所述第二電阻的一端與所述供電設備及所述第一電阻單元的一端連接，所述第二電阻的另一端與所述開關管的控制端連接；穩壓二極管，所述穩壓二極管的正極與所述儲能元件的另一端連接并接地，所述穩壓二極管的負極與所述第二電阻的另一端及所述開關管的控制端連接。

7、在一些實施例中，所述控制單元包括：第二電阻，所述第二電阻的一端與所述供電設備及所述第一電阻單元的一端連接，所述第二電阻的另一端與所述開關管的控制端連接；第一二極管，所述第一二極管的正極與所述第二電阻的另一端連接；第二二極管，所述第二二極管的負極與所述第一二極管的負極連接，所述第二二極管的正極與所述第二電阻的另一端及所述開關管的控制端連接。

8、在一些實施例中，所述冰箱還包括：第三二極管，所述第三二極管的正極與所述供電設備連接，所述第三二極管的負極與所述開關管及所述保護模塊連接。

9、在一些實施例中，所述開關管為三極管。

10、在一些實施例中，所述充電設備為太陽能電池板。

11、在一些實施例中，所述冰箱還包括：線性穩壓器，所述線性穩壓器與所述儲能電容連接；用電模塊，與所述線性穩壓器連接，所述用電模塊被配置為基于所述線性穩壓器輸出的電壓供電。

12、第二方面，本申請還提供一種冰箱的控制方法，所述冰箱包括：供電設備、儲能元件及保護模塊；保護模塊，與所述供電設備及所述儲能元件連接，所述方法包括：供電設備輸出供電電壓；儲能元件基于供電電壓充電；保護模塊設定所述儲能元件的充電電流的上限值，并基于所述供電電壓提供基礎充電電流；保護模塊在所述供電電壓不小于第一閾值時，根據所述基礎充電電流向所述儲能元件充電；以及，在所述供電電壓小于第一閾值時，放大所述基礎充電電流，并根據放大后的基礎充電電流向所述儲能元件充電；所述基礎充電電流及所述放大后的基礎充電電流不超過所述充電電流的上限值。

13、第三方面，本申請?zhí)峁┮环N計算機可讀存儲介質，所述計算機可讀存儲介質上存儲有計算機執行指令，當所述計算機執行指令被處理器執行時，實現上述的方法。

14、第四方面，本申請?zhí)峁┮环N計算機程序產品，包括計算機程序，該計算機程序被處理器執行時實現上述所述的方法。

15、本申請實施例提供的冰箱中，在供電設備和儲能元件之間連接有保護模塊，保護模塊基于供電電壓提供基準充電電流，并在供電電壓不小于第一閾值時，根據當前的基準充電電流向儲能元件充電，且當前的基準充電電流為充電電流的上限值，以及在供電電壓小于第一閾值時，對當前的基準充電電流進行放大，且放大后的基準充電電流不超過充電電流的上限值。本方案對供電電壓不小于第一閾值時的充電電流進行限制，對供電電壓小于第一閾值時的充電電流進行放大，因而能夠降低充電電流的變化幅度，從而能夠降低對儲能元件的損害。

技術特征：

1.一種冰箱，其特征在于，所述冰箱包括：

2.根據權利要求1所述的冰箱，其特征在于，

3.根據權利要求2所述的冰箱，其特征在于，所述保護模塊包括：

4.根據權利要求3所述的冰箱，其特征在于，所述第一電阻單元包括：

5.根據權利要求3所述的冰箱，其特征在于，所述控制單元包括：

6.根據權利要求3所述的冰箱，其特征在于，所述控制單元包括：

7.根據權利要求3-6任一項所述的冰箱，其特征在于，所述冰箱還包括：

8.根據權利要求3-6任一項所述的冰箱，其特征在于，所述開關管為三極管。

9.根據權利要求3-6任一項所述的冰箱，其特征在于，所述充電設備為太陽能電池板。

10.根據權利要求3-6任一項所述的冰箱，其特征在于，所述冰箱還包括：

技術總結
本申請實施例提供的一種冰箱，包括：供電設備，被配置為輸出供電電壓；儲能元件，被配置為基于供電電壓充電；保護模塊，與供電設備及儲能元件連接，被配置為設定儲能元件的充電電流的上限值，并基于供電電壓提供基礎充電電流，在供電電壓不小于第一閾值時，根據基礎充電電流向儲能元件充電；以及，在供電電壓小于第一閾值時，放大基礎充電電流，并根據放大后的基礎充電電流向儲能元件充電；基礎充電電流及放大后的基礎充電電流不超過充電電流的上限值。本方案能夠降低充電電流的變化幅度，從而能夠降低對儲能元件的損害。

技術研發人員：王中友,吳曉龍
受保護的技術使用者：海信冰箱有限公司
技術研發日：
技術公布日：2025/4/24
