本公開實施例涉及充電，特別是涉及一種充電柜異常的處理裝置和充電柜。

背景技術：

1、例如共享電動車等用電車輛當前被廣泛使用。充電柜可用于對用電車輛的電池進行充電。其中，充電柜正常運營時需接入市電電源，并且，正常運營時用戶會頻繁接觸柜體。

2、相關技術中，充電柜安裝時，一般通過打地樁的方式實現接地，若因打樁效果不好或其他安裝工藝而導致充電柜接地不良，用戶使用電柜時接觸到柜體就會有觸電風險，存在安全隱患。因此，規避充電柜的安全風險，及時對充電柜的異常情況進行處理的問題亟需解決。

技術實現思路

1、本公開實施例提供一種充電柜異常的處理裝置和充電柜，可以用于及時對充電柜的異常情況進行處理，提升充電安全性。

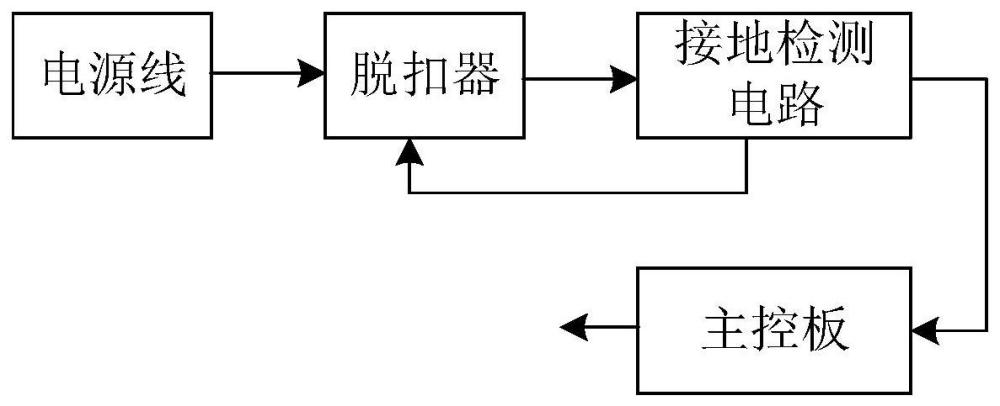

2、第一方面，本公開實施例提供一種充電柜異常的處理裝置，該裝置包括充電柜的主控板、脫扣器和連接于該脫扣器與該主控板之間的接地檢測電路；該脫扣器與電源線連接，該電源線用于經過脫扣器向該充電柜供電；該接地檢測電路，用于實時對該充電柜進行接地檢測并將接地檢測得到的該充電柜的接地電壓發送至該主控板；并在接地檢測結果滿足告警條件的情況下，控制該脫扣器與該電源線相互脫離；該主控板，用于根據實時獲取到的該接地電壓，確定該充電柜當前是否存在接地不良故障，并在確定該充電柜當前存在接地不良故障的情況下，輸出告警提示信息以及輸出運維提示信息。

3、在其中一個實施例中，該接地檢測電路包括負載電路和負載電壓監測電路；該負載電路的兩端通過該脫扣器分別與該電源線的零線和接地線連接；該負載電壓監測電路，用于實時檢測該負載電路的負載電壓，將該負載電壓作為該接地電壓發送至該主控板；該負載電壓監測電路，還用于在該負載電壓大于第一告警電壓值的情況下確定滿足該告警條件。

4、在其中一個實施例中，該負載電路包括串聯的固定負載和告警指示燈；該負載電壓監測電路，與該固定負載并聯，用于實時檢測該固定負載的電壓，以得到該負載電路的負載電壓；該告警指示燈，用于在經過該告警指示燈的電流大于預設電流值的情況下，執行告警動作；該告警動作包括告警指示燈點亮和告警指示燈閃爍中的至少一種。

5、在其中一個實施例中，該負載電路還包括連接于該零線和該告警指示燈之間的第一二極管；該第一二極管，用于過濾該負載電路上的交流電。

6、在其中一個實施例中，裝置還包括與負載電壓監測電路和脫扣器連接的脫扣驅動電路；負載電壓監測電路，用于在滿足告警條件的情況下，向脫扣驅動電路發送驅動信號；脫扣驅動電路，用于根據驅動信號，控制脫扣器脫扣，以使脫扣器與電源線相互脫離。

7、在其中一個實施例中，該主控板，具體用于生成運維提示信息，并將該運維提示信息發送至與該主控板通信連接的服務端；該運維提示信息用于指示該服務端根據該運維提示信息中包括的該充電柜的信息，生成運維工單，并下發該運維工單至目標運維賬號。

8、在其中一個實施例中，該主控板，具體用于將該接地電壓與第二告警電壓值對比，若該接地電壓大于該第二告警電壓值，則確定該充電柜當前存在接地不良故障；其中，該第二告警電壓值是與該主控板通信連接的服務端下發的。

9、在其中一個實施例中，該裝置還包括連接于該電源線和該脫扣器之間的火零切換器；該火零切換器，用于自動識別該電源線的零線和火線，并在接線錯誤的情況下自動糾正該零線和該火線的連接。

10、在其中一個實施例中，該裝置還包括備用電源和acdc模塊，acdc模塊連接于脫扣器和主控板之間；acdc模塊，用于對電源線經過脫扣器提供的交流電進行轉換后為主控板供電；備用電源，用于在脫扣器脫扣工作的情況下，為主控板供電。

11、在其中一個實施例中，該主控板，具體用于在確定該充電柜當前存在接地不良故障的情況下，控制聲光報警器、屏幕顯示器、指示燈和語音組件中的至少一個輸出對應類型的該告警提示信息。

12、第二方面，本公開實施例提供一種充電柜，該充電柜包括如上述第一方面任一項所述的充電柜異常的處理裝置。

13、本公開實施例提供的充電柜異常的處理裝置和充電柜，該充電柜異常的裝置包括充電柜的主控板、脫扣器和連接于脫扣器與主控板之間的接地檢測電路；脫扣器與電源線連接，電源線用于經過脫扣器向充電柜供電；接地檢測電路用于實時對充電柜進行接地檢測并將接地檢測得到的充電柜的接地電壓發送至主控板；并在接地檢測結果滿足告警條件的情況下，控制脫扣器與電源線相互脫離；主控板用于根據實時獲取到的接地電壓，確定充電柜當前是否存在接地不良故障，并在確定充電柜當前存在接地不良故障的情況下，輸出告警提示信息以及輸出運維提示信息。這樣，通過接地檢測電路在滿足告警條件的情況下控制脫扣器與電源線相互脫離，從而停止電源線為充電柜供電，也即是，使得充電柜斷電，由此，及時避免當用戶使用充電柜時因接觸到柜體而產生觸電風險的情況發生，提升用戶使用充電柜時的安全性。并且，通過主控板在接地不良時輸出告警提示信息和運維提示信息，警示用戶充電柜有安全風險，及時遠離，并利用運維提示信息及時維修充電柜的異常問題，有效確保用戶安全。

技術特征：

1.一種充電柜異常的處理裝置，其特征在于，所述裝置包括充電柜的主控板、脫扣器和連接于所述脫扣器與所述主控板之間的接地檢測電路；所述脫扣器與電源線連接，所述電源線用于經過所述脫扣器向所述充電柜供電；

2.根據權利要求1所述的裝置，其特征在于，所述接地檢測電路包括負載電路和負載電壓監測電路；所述負載電路的兩端通過所述脫扣器分別與所述電源線的零線和接地線連接；

3.根據權利要求2所述的裝置，其特征在于，所述負載電路包括串聯的固定負載和告警指示燈；

4.根據權利要求3所述的裝置，其特征在于，所述負載電路還包括連接于所述零線和所述告警指示燈之間的第一二極管；

5.根據權利要求2所述的裝置，其特征在于，所述裝置還包括與所述負載電壓監測電路和所述脫扣器連接的脫扣驅動電路；

6.根據權利要求1至5任一所述的裝置，其特征在于，

7.根據權利要求1至5任一所述的裝置，其特征在于，

8.根據權利要求1至5任一所述的裝置，其特征在于，所述裝置還包括連接于所述電源線和所述脫扣器之間的火零切換器；

9.根據權利要求1至5任一所述的裝置，其特征在于，所述裝置還包括備用電源和acdc模塊，所述acdc模塊連接于所述脫扣器和所述主控板之間；

10.根據權利要求1至5任一所述的裝置，其特征在于，

11.一種充電柜，其特征在于，所述充電柜包括如權利要求1至10任一所述的充電柜異常的處理裝置。

技術總結
本公開實施例涉及一種充電柜異常的處理裝置和充電柜。該充電柜異常的處理裝置包括充電柜的主控板、脫扣器和連接于脫扣器與主控板之間的接地檢測電路；脫扣器與電源線連接，電源線用于經過脫扣器向充電柜供電；接地檢測電路，用于實時對充電柜進行接地檢測并將接地檢測得到的充電柜的接地電壓發送至主控板；并在接地檢測結果滿足告警條件的情況下，控制脫扣器與電源線相互脫離；主控板，用于根據實時獲取到的接地電壓，確定充電柜當前是否存在接地不良故障，并在確定充電柜當前存在接地不良故障的情況下，輸出告警提示信息以及輸出運維提示信息。采用充電柜異常的處理裝置能夠及時對充電柜的異常情況進行處理，提升充電安全性。

技術研發人員：張炳洋
受保護的技術使用者：北京騎勝科技有限公司
技術研發日：
技術公布日：2025/4/28
