本技術屬于電力，尤其涉及一種配電臺區負荷自適應調控方法、裝置、設備和系統。

背景技術：

1、相關技術中，當光伏和儲能系統共同接入低壓配電網時，由于系統潮流出現反向流動，以及分布式光伏逆變器會受到太陽輻射強度而具有隨機性和波動性，導致低壓配電網在運行過程中存在不穩定性，能源利用率低的問題。

技術實現思路

1、本技術提出一種配電臺區負荷自適應調控方法、裝置、設備和系統，以解決相關技術中存在的低壓配電網在運行過程中存在不穩定性，能源利用率低的問題。

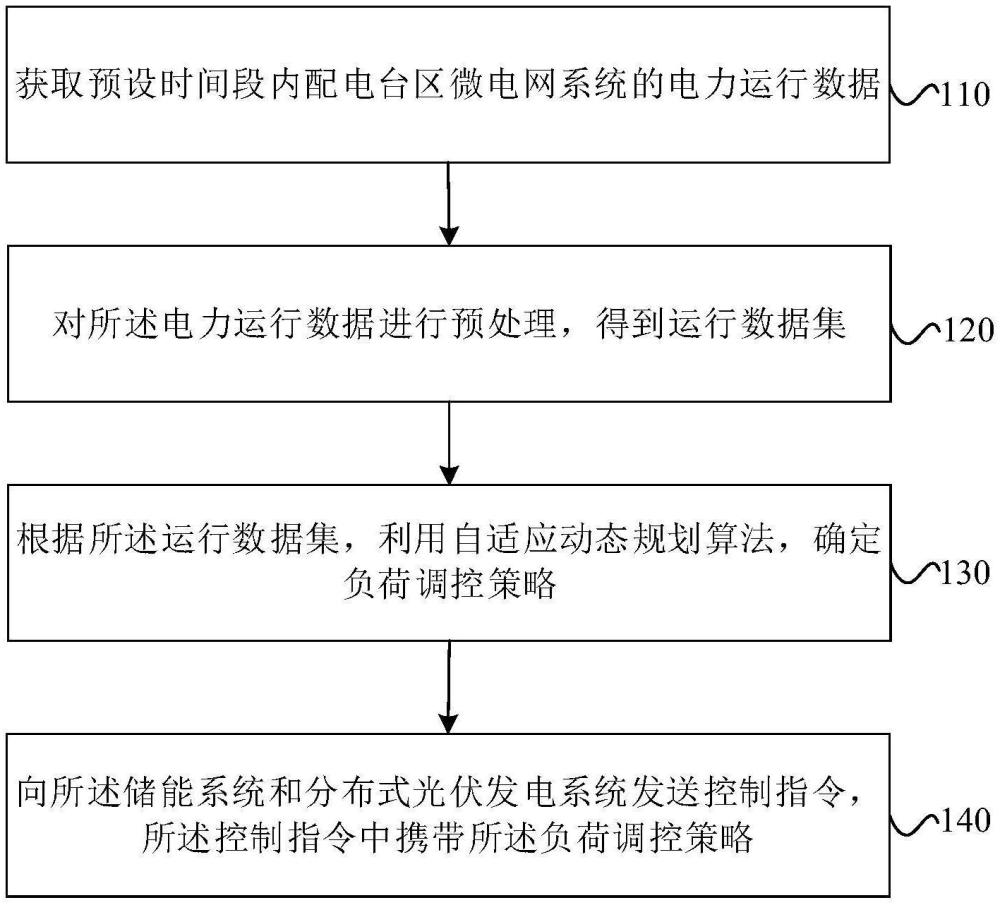

2、第一方面，本技術提供了一種配電臺區負荷自適應調控方法，該方法包括：

3、獲取預設時間段內配電臺區微電網系統的電力運行數據，所述配電臺區微電網系統包括儲能系統和分布式光伏發電系統；

4、對所述電力運行數據進行預處理，得到運行數據集；

5、根據所述運行數據集，利用自適應動態規劃算法，確定負荷調控策略；

6、向所述儲能系統和分布式光伏發電系統發送控制指令，所述控制指令中攜帶所述負荷調控策略。

7、本技術實施例提供的配電臺區負荷自適應調控方法，通過獲取預設時間段內配電臺區微電網系統的電力運行數據，對電力運行數據進行預處理，得到運行數據集，根據運行數據集，利用自適應動態規劃算法，確定負荷調控策略，向儲能系統和分布式光伏發電系統下發負荷調控策略，實現了配電臺區負荷的自適應調控，能夠?qū)崿F(xiàn)對資源的最佳調度，提高能源使用效率，還能夠平衡可再生能源發電的波動，以及快速響應負荷變化或電力需求的波動，提高了低壓配電網在運行過程中的穩定性。

8、根據本技術的一個實施例，所述根據所述運行數據集，利用自適應動態規劃算法，確定負荷調控策略，包括：

9、確定所述配電臺區微電網系統的最優化問題模型；

10、根據所述運行數據集，利用自適應動態規劃算法，對所述最優化問題模型進行迭代計算，得到負荷調控策略。

11、根據本技術的一個實施例，所述確定所述配電臺區微電網系統的最優化問題模型，包括：

12、確定所述配電臺區微電網系統的能量平衡方程和最優性能指標參數表達式；

13、利用最優控制理論，對所述能量平衡方程和最優性能指標參數表達式進行轉換，得到所述最優化問題模型。

14、根據本技術的一個實施例，所述能量平衡方程，具體為：

15、ph(t)＝pc(t)+pe(t)+pe(t)pu(t)

16、其中，ph(t)為所述配電臺區的額定負荷，pc(t)為分布式光伏的充電負荷，pe(t)為儲能系統的容量，pu(t)為用戶消耗的負荷；

17、所述最優性能指標參數表達式，具體為：

18、

19、其中，j(t)為性能指標，f為性能指標對應的函數，pc(k)為所述分布式光伏在k時刻的充電負荷，pe(k)為所述儲能系統在k時刻的容量。

20、根據本技術的一個實施例，所述利用最優控制理論，對所述能量平衡方程和最優性能指標參數表達式進行轉換，得到最優化問題模型，包括：

21、令pc(t)＝f(t)，pu(t)+1＝g(t)，pe(t)＝u(t)，將所述能量平衡方程轉換為非線性方程，所述非線性方程如下：

22、x(t+1)＝f(x(t))+g(x(t))u(x(t))

23、其中，x(t)為狀態參數，u(t)為控制策略，t為時刻；

24、將所述最優性能指標參數表達式轉換為性能指標函數，所述性能指標函數如下：

25、

26、其中，u(x(t),u(t))>0是性能參數，j為迭代參數；

27、將所述最優化問題模型定義為通過最優的控制策略，使得所述性能指標函數最小，最優性能指標函數的理論表達式為：

28、

29、根據貝爾曼原理，所述最優性能指標函數滿足以下式子：

30、

31、根據本技術的一個實施例，所述根據所述運行數據集，利用自適應動態規劃算法，對所述最優化問題模型進行迭代計算，得到負荷調控策略，包括：

32、初始化模型網絡、評判網絡和執行網絡的參數；

33、獲取當前時刻的狀態數據和控制策略；

34、將所述當前時刻的狀態數據和控制策略輸入所述模型網絡，得到下一個時刻的狀態數據；

35、將所述當前時刻的狀態數據和所述模型網絡的輸出結果輸入所述評判網絡，以計算性能指標函數的值；

36、將所述模型網絡和所述評判網絡的輸出結果輸入所述執行網絡，得到下一個時刻的控制策略；

37、通過反饋機制，將所述執行網絡的輸出結果應用于所述配電臺區微電網系統，獲取系統實際響應數據；

38、根據所述系統實際響應數據和所述下一個時刻的控制策略，以性能指標函數的值最小為目標，通過不斷迭代獲得所述負荷調控策略。

39、在上述技術方案中，通過利用adp算法，對最優化問題模型進行迭代計算，得到負荷調控策略，實現了adp算法在配用電領域的應用，可以提高能源使用效率以及低壓配電網在運行過程中的穩定性。

40、根據本技術的一個實施例，所述向所述儲能系統和分布式光伏發電系統發送控制指令之后，所述方法還包括：

41、獲取所述儲能系統和所述分布式光伏發電系統的狀態信息；

42、若所述儲能系統和/或所述分布式光伏發電系統的狀態信息存在異常，發送第一提示信息，第一提示信息用于提示所述儲能系統和/或所述分布式光伏發電系統的狀態信息存在異常。

43、第二方面，本技術提供了一種配電臺區負荷自適應調控裝置，該裝置包括：

44、獲取單元，用于獲取預設時間段內配電臺區微電網系統的電力運行數據，所述配電臺區微電網系統包括儲能系統和分布式光伏發電系統；

45、預處理單元，用于對所述電力運行數據進行預處理，得到運行數據集；

46、確定單元，用于根據所述運行數據集，利用自適應動態規劃算法，確定負荷調控策略；

47、發送單元，用于向所述儲能系統和分布式光伏發電系統發送控制指令，所述控制指令中攜帶所述負荷調控策略。

48、在上述技術方案中，通過獲取預設時間段內配電臺區微電網系統的電力運行數據，對電力運行數據進行預處理，得到運行數據集，根據運行數據集，利用自適應動態規劃算法，確定負荷調控策略，向儲能系統和分布式光伏發電系統下發負荷調控策略，實現了配電臺區負荷的自適應調控，能夠?qū)崿F(xiàn)對資源的最佳調度，提高能源使用效率，還能夠平衡可再生能源發電的波動，以及快速響應負荷變化或電力需求的波動，提高了低壓配電網在運行過程中的穩定性。

49、第三方面，本技術提供了一種終端設備，包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序，所述處理器執行所述程序時實現如上述第一方面所述的配電臺區負荷自適應調控方法。

50、第四方面，本技術提供了一種非暫態計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現如上述第一方面所述的配電臺區負荷自適應調控方法。

51、第五方面，本技術提供了一種配電臺區微電網系統，包括：儲能系統、分布式光伏發電系統以及如第三方面所述的終端設備，所述終端設備通過電力線與所述儲能系統和分布式光伏發電系統通信。

52、第六方面，本技術提供了一種芯片，所述芯片包括處理器和通信接口，所述通信接口和所述處理器耦合，所述處理器用于運行程序或指令，實現如第一方面所述的配電臺區負荷自適應調控方法。

53、第七方面，本技術提供了一種計算機程序產品，包括計算機程序，所述計算機程序被處理器執行時實現如上述第一方面所述的配電臺區負荷自適應調控方法。

54、本技術的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本技術的實踐了解到。
