本申請屬于水上漂浮島棚架，尤其涉及一種水上漂浮島用多功能太陽能棚架。

背景技術：

1、隨著社會的發展，人們對于生活品質的要求也越來越高，旅游休閑也逐漸的增多，而旅游休閑就離不開水，都希望能在住在靠近水的地方，最好是能住在水中修建的房屋中，進而水上漂浮島就應運而生，水上漂浮島通常由船底和棚架組成，旅游人員可以在棚架內部休閑娛樂。

2、現有授權公告號為cn207292334u的實用新型公開了一種漂浮于水上的小屋，由屋體與過道組成；所述的屋體由充氣式房架與固定在充氣式房架外表面的防水罩體組成；所述的充氣式房架由2-4個獨立的氣室組成。

3、采用上述技術方案，安裝方便，并且可以收起移動，漂浮于水面上可以觀賞水面的風景，通過防滑材料的連接布與防滑布防止人員進出滑倒；通過充氣式房架上的座板提供座位，娛樂休閑與觀光垂釣，方便休息，但上述技術方案，水上漂浮島圓弧棚架在使用時功能較為的單一，只能起到遮陽擋風作用，并不能方便人們在水上漂浮島棚架內部進行更好的景色觀賞，同時也不能增加水上漂浮島的趣味性和節能性。

4、為此，我們提出來一種水上漂浮島用多功能太陽能棚架解決上述問題。

技術實現思路

1、本申請的目的是為了解決現有技術中，水上漂浮島棚架功能單一的問題，而提出的一種水上漂浮島用多功能太陽能棚架。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種水上漂浮島用多功能太陽能棚架，包括底架，所述底架的上方設置有圓弧太陽能板，所述底架的上表面固定連接有若干個支撐架，每個所述支撐架的上表面均與圓弧太陽能板的底面固定連接，所述底架的上表面固定連接有若干個弧形鋼化玻璃，每個所述弧形鋼化玻璃的上表面均與圓弧太陽能板的底面固定連接，每個所述弧形鋼化玻璃的外表面均與支撐架的外表面固定連接，所述底架的上方設置有封閉門，所述底架的上表面開設有滑動槽，所述封閉門的底面固定連接有滑動塊，所述滑動塊滑動連接在滑動槽的內部，所述圓弧太陽能板的內壁固定連接有固定架，所述固定架的外表面固定連接有若干個氛圍燈，所述固定架的底面固定連接有投影儀，所述固定架的內底壁固定連接有發電機，所述發電機的轉動端固定連接有連接桿，所述連接桿的頂端貫穿固定架并延伸至固定架的上方，所述連接桿的外表面固定連接有若干個扇葉。

4、優選的，所述底架的外表面固定連接有連接盤，所述連接盤的上表面開設有等距離排列的安裝通孔。

5、優選的，其中三個所述支撐架的外表面均固定連接有吊耳，每個所述吊耳的內部均開設有吊裝孔。

6、優選的，所述底架的外表面開設有兩組通風槽，每組所述通風槽的數量至少為兩個，所述封閉門的內壁固定連接有把手。

7、優選的，所述封閉門的上表面固定連接有限位條，所述圓弧太陽能板的底面開設有限位槽，所述限位條滑動連接在限位槽的內部。

8、優選的，每個所述氛圍燈的外表面均固定連接有加固套，每個所述加固套的內壁均與固定架的外表面固定連接。

9、優選的，所述發電機的外表面固定連接有兩個穩固座，每個所述穩固座的底面均與固定架的內底壁固定連接。

10、優選的，所述連接桿的外表面套設有輔助軸承，所述輔助軸承固定鑲嵌在固定架的內部。

11、綜上所述，本申請的技術效果和優點：

12、1、通過設置有底架配合支撐架和弧形鋼化玻璃，可以在保證水上漂浮島棚架擋風效果的同時，能夠增加水上漂浮島棚架整體的透光性，進而讓游客乘坐水上漂浮島上可以更好的觀看周圍景色，通過氛圍燈可以在水上漂浮島棚架內部進行燈光變換，然后投影儀可以在水上漂浮島棚架內部投影游魚動畫等趣味性較強的影像，起到讓水上漂浮島棚架可以更好的欣賞景色，且功能更加全面趣味性更強的作用；

13、2、通過設置有圓弧太陽能板配合其自帶的轉換器，可以將太陽能轉換為電能并整流后輸送到水上漂浮島內部蓄電池內部進行充電，當水面上風力較大時，可以吹動扇葉帶動連接桿轉動，進而可以帶動發電機內部轉子轉動，從而產生電能為水上漂浮島蓄電池充電，起到進一步提高水上漂浮島棚架功能性，增加水上漂浮島棚架節能性，使其續航更久的作用。

技術特征：

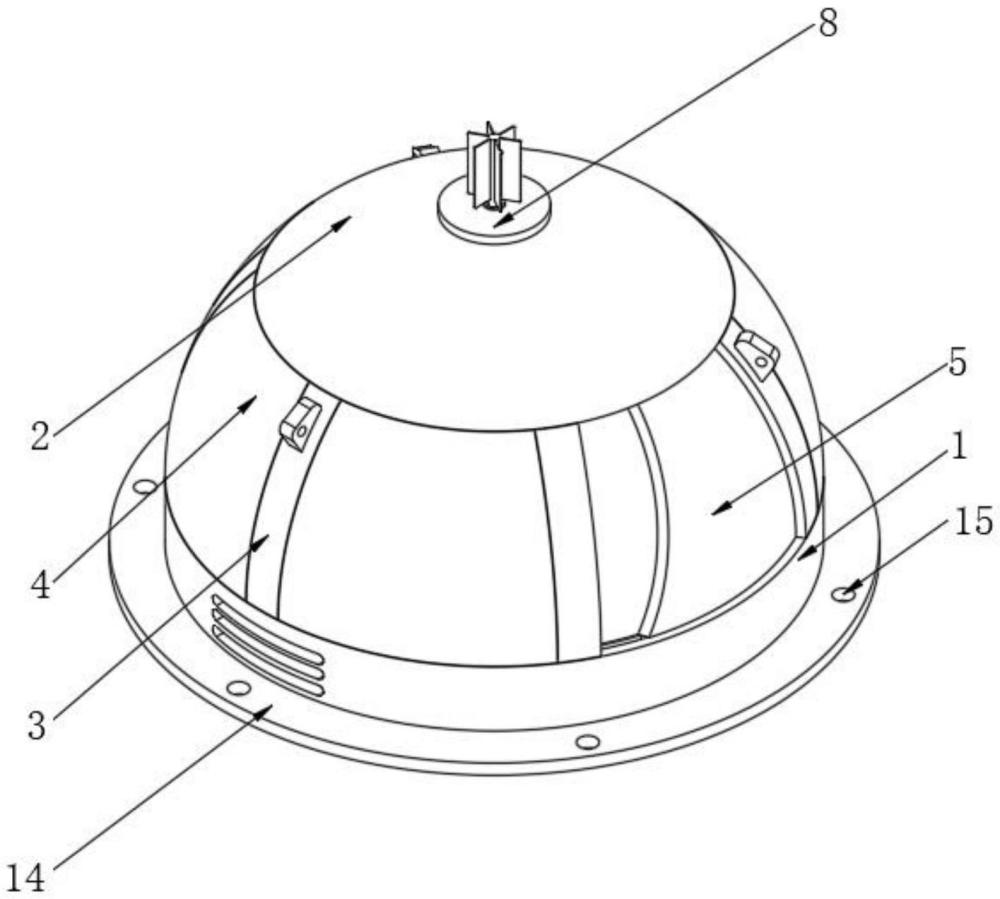

1.一種水上漂浮島用多功能太陽能棚架，包括底架(1)，其特征在于：所述底架(1)的上方設置有圓弧太陽能板(2)，所述底架(1)的上表面固定連接有若干個支撐架(3)，每個所述支撐架(3)的上表面均與圓弧太陽能板(2)的底面固定連接，所述底架(1)的上表面固定連接有若干個弧形鋼化玻璃(4)，每個所述弧形鋼化玻璃(4)的上表面均與圓弧太陽能板(2)的底面固定連接，每個所述弧形鋼化玻璃(4)的外表面均與支撐架(3)的外表面固定連接，所述底架(1)的上方設置有封閉門(5)，所述底架(1)的上表面開設有滑動槽(6)，所述封閉門(5)的底面固定連接有滑動塊(7)，所述滑動塊(7)滑動連接在滑動槽(6)的內部，所述圓弧太陽能板(2)的內壁固定連接有固定架(8)，所述固定架(8)的外表面固定連接有若干個氛圍燈(9)，所述固定架(8)的底面固定連接有投影儀(10)，所述固定架(8)的內底壁固定連接有發電機(11)，所述發電機(11)的轉動端固定連接有連接桿(12)，所述連接桿(12)的頂端貫穿固定架(8)并延伸至固定架(8)的上方，所述連接桿(12)的外表面固定連接有若干個扇葉(13)。

2.根據權利要求1所述的一種水上漂浮島用多功能太陽能棚架，其特征在于：所述底架(1)的外表面固定連接有連接盤(14)，所述連接盤(14)的上表面開設有等距離排列的安裝通孔(15)。

3.根據權利要求1所述的一種水上漂浮島用多功能太陽能棚架，其特征在于：其中三個所述支撐架(3)的外表面均固定連接有吊耳(16)，每個所述吊耳(16)的內部均開設有吊裝孔(17)。

4.根據權利要求1所述的一種水上漂浮島用多功能太陽能棚架，其特征在于：所述底架(1)的外表面開設有兩組通風槽(18)，每組所述通風槽(18)的數量至少為兩個，所述封閉門(5)的內壁固定連接有把手(19)。

5.根據權利要求1所述的一種水上漂浮島用多功能太陽能棚架，其特征在于：所述封閉門(5)的上表面固定連接有限位條(20)，所述圓弧太陽能板(2)的底面開設有限位槽(21)，所述限位條(20)滑動連接在限位槽(21)的內部。

6.根據權利要求1所述的一種水上漂浮島用多功能太陽能棚架，其特征在于：每個所述氛圍燈(9)的外表面均固定連接有加固套(22)，每個所述加固套(22)的內壁均與固定架(8)的外表面固定連接。

7.根據權利要求1所述的一種水上漂浮島用多功能太陽能棚架，其特征在于：所述發電機(11)的外表面固定連接有兩個穩固座(23)，每個所述穩固座(23)的底面均與固定架(8)的內底壁固定連接。

8.根據權利要求1所述的一種水上漂浮島用多功能太陽能棚架，其特征在于：所述連接桿(12)的外表面套設有輔助軸承(24)，所述輔助軸承(24)固定鑲嵌在固定架(8)的內部。

技術總結
本技術公開了一種水上漂浮島用多功能太陽能棚架，屬于水上漂浮島技術領域，包括底架，所述底架的上方設置有圓弧太陽能板，底架的上表面固定連接有若干個支撐架，每個支撐架的上表面均與圓弧太陽能板的底面固定連接，底架的上表面固定連接有若干個弧形鋼化玻璃，每個弧形鋼化玻璃的上表面均與圓弧太陽能板的底面固定連接，每個弧形鋼化玻璃的外表面均與支撐架的外表面固定連接。該水上漂浮島用多功能太陽能棚架，通過氛圍燈可以在水上漂浮島棚架內部進行燈光變換，然后投影儀可以在水上漂浮島棚架內部投影游魚動畫等趣味性較強的影像，起到讓水上漂浮島棚架可以更好的欣賞景色，且功能更加全面趣味性更強的作用。

技術研發人員：王溯,葛玉梅,聶金龍,陳勤勤
受保護的技術使用者：南通碧蘭宇環保科技有限公司
技術研發日：20240307
技術公布日：2025/3/10
