本技術屬于電源保護領域，涉及一種電壓診斷自鎖保護電路。

背景技術：

1、在電源系統中，當反饋回路失效時，輸出電壓不受控制，電壓升高超出規定范圍，此時過高的輸出電壓有可能造成后續電器設備的損壞，電壓過低時會造成后續器件的欠壓，從而影響到器件的性能。為應對這一問題，通常在電源中增加過壓或欠壓保護電路。鉗位型過壓保護電路將輸出電壓鉗位在一個固定值，受保護電壓的精度不高，保護狀態電路的漏電流較大；間歇性過欠壓保護電路會使電路來回重啟，產品可靠性無法保證；當用在有一定安全要求的場合時，需要自鎖型保護電路，一般帶過壓和欠壓的自鎖型保護電路采用穩壓管和三極管搭建，誤差大，功耗大，在上電瞬間易誤動作，為避免誤動作，采用延時電路，但延時電路采用較大的電容，時序精度不高。

技術實現思路

1、為了克服上述現有技術的缺點，本實用新型的目的在于提供一種電壓診斷自鎖保護電路，本實用新型能夠實現電壓診斷電路的延時上電，延時時間精確可調，能夠避免上電之初電源電壓不穩導致的電壓診斷電路的誤判，可靠性高，同時，受保護電源的電壓精度高，功耗小。

2、為了達到上述目的，本實用新型采用以下技術方案予以實現：

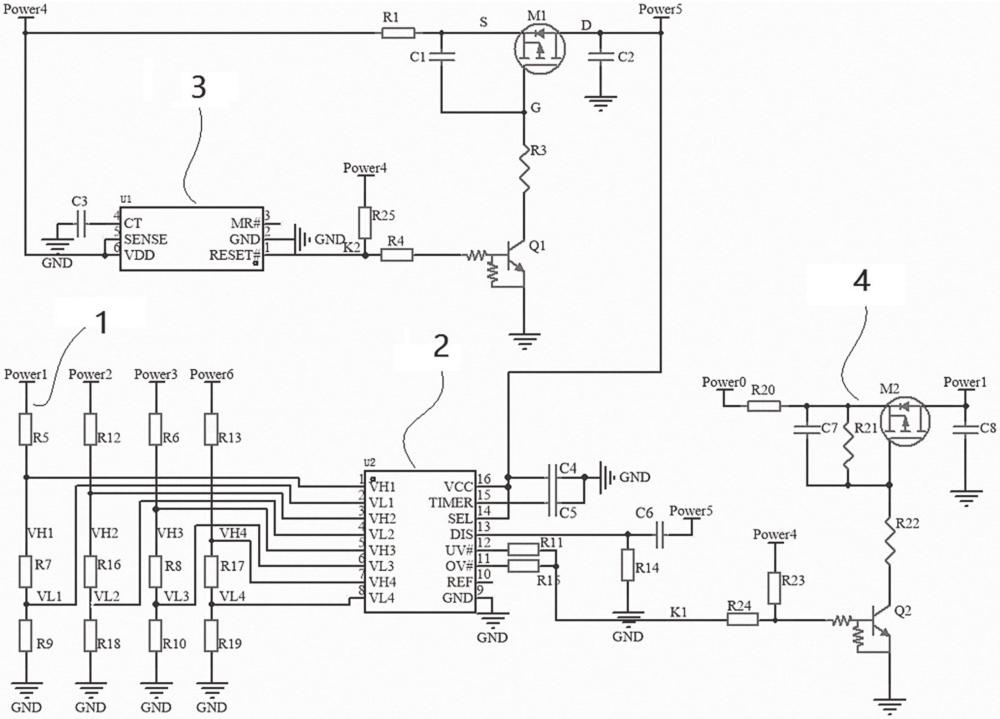

3、本實用新型公開了一種電壓診斷自鎖保護電路，包括總電源power0，總電源power0通過總電源控制電路連接分壓電路，分壓電路連接電壓診斷電路；

4、總電源power0通過延時控制電路連接電壓診斷電路；

5、總電源power0和電壓診斷電路均通過三極管q2連接總電源控制電路。

6、進一步的，總電源控制電路包括mos管m2，mos管m2的源極連接總電源power0，mos管m2的漏極連接分壓電路，mos管m2的柵極連接三極管q2。

7、進一步的，mos管m2與三極管q2之間連接有電阻r22，mos管m2分別與電容c7和電阻r21并聯，mos管m2、電容c7和電阻r21均通過電阻r20連接總電源power0。

8、進一步的，分壓電路至少為一路，最多為四路。

9、進一步的，分壓電路包括分壓電源，分壓電源依次串聯第一分壓電阻、第二分壓電阻和第三分壓電阻，第一分壓電阻接地，第二分壓電阻兩端連接電壓診斷電路；

10、分壓電源連接mos管m2的漏極。

11、進一步的，分壓電路為兩組至四組時，第一路分壓電路的分壓電源為剩余路的分壓電路的分壓電源供電。

12、進一步的，延時控制電路包括電壓監控芯片u1，電壓監控芯片u1與電阻r25并聯，電壓監控芯片u1與電阻r25均連接延時電源power4，延時電源power4連接總電源power0，電壓監控芯片u1和電阻r25均通過電阻r4和三極管q1連接mos管m1，電壓監控芯片u1通過電容c3接地；

13、延時電源power4通過mos管m1連接電壓診斷電源power5，電壓診斷電源power5連接電壓診斷電路。

14、進一步的，mos管m1的柵極通過電阻r3連接三極管q1的集電極，mos管m1與電容c1并聯，mos管m1和電容c1均通過電阻r1連接延時電源power4。

15、進一步的，電壓診斷電路包括電壓監控芯片u2，電壓監控芯片u2連接分壓電路，電壓監控芯片u2的vcc觸點和sel觸點連接電壓診斷電源power5，電壓監控芯片u2的vcc觸點、sel觸點和timer觸點通過電容c5接地；

16、電壓診斷電源power5通過電容c6連接電壓監控芯片u2的dis觸點，dis觸點和電容c6均連接電阻r14，電阻r14接地；

17、電壓監控芯片u2的uv觸點連接電阻r11，電壓監控芯片u2的ov觸點連接電阻r15，電阻r11和電阻r15均通過電阻r24連接三極管q2的基極。

18、進一步的，延時電源power4通過電阻r23連接三極管q2的基極。

19、與現有技術相比，本實用新型具有以下有益效果：

20、1、本實用新型的總電源power0通過總電源控制電路連接分壓電路，分壓電路連接電壓診斷電路，總電源控制電路用于實現總電源power0與分壓電路的連通與斷開。總電源power0通過三極管q2連接總電源控制電路，保證電壓診斷電路未上電時，總電源power0通過三極管q2連接總電源控制電路，保證總電源控制電路聯通分壓電路和總電源power0，分壓電路正常上電。

21、2、本實用新型的總電源power0通過延時控制電路連接電壓診斷電路，延時控制電路用于實現電壓診斷電路的延時上電，避免了上電之初的電源電壓不穩造成的電壓診斷電路的誤判，從而斷開總電源power0和分壓電路，導致自鎖鎖死現象，可靠性高；當電壓診斷電路上電后，電壓診斷電路可實現對分壓電路的實時監測，若分壓電路出現異常，電壓診斷電路控制總電源控制電路斷開總電源power0給分壓電路的供電，從而形成自鎖，直到故障排出后斷電重啟。

22、3、本實用新型受保護電壓的精度可根據分壓電阻進行調整，靈活性很高，分壓電阻采用低溫漂、高精端電阻，被監測保護的電源電壓精度高。

23、4、本實用新型的延時電路可根據電容c3的值進行調整，延時時間可靈活調整，延時時間精確；

24、5、本實用新型的整個電路采用低功耗設計。適用于低功耗、高可靠性的應用場合。

技術特征：

1.一種電壓診斷自鎖保護電路，其特征在于，包括總電源power0，總電源power0通過總電源控制電路(4)連接分壓電路(1)，分壓電路(1)連接電壓診斷電路(2)；

2.根據權利要求1所述的一種電壓診斷自鎖保護電路，其特征在于，所述總電源控制電路(4)包括mos管m2，mos管m2的源極連接總電源power0，mos管m2的漏極連接分壓電路(1)，mos管m2的柵極連接三極管q2。

3.根據權利要求2所述的一種電壓診斷自鎖保護電路，其特征在于，所述mos管m2與三極管q2之間連接有電阻r22，mos管m2分別與電容c7和電阻r21并聯，mos管m2、電容c7和電阻r21均通過電阻r20連接總電源power0。

4.根據權利要求2所述的一種電壓診斷自鎖保護電路，其特征在于，所述分壓電路(1)至少為一路，最多為四路。

5.根據權利要求4所述的一種電壓診斷自鎖保護電路，其特征在于，所述分壓電路(1)包括分壓電源，分壓電源依次串聯第一分壓電阻、第二分壓電阻和第三分壓電阻，第一分壓電阻接地，第二分壓電阻兩端連接電壓診斷電路(2)；

6.根據權利要求5所述的一種電壓診斷自鎖保護電路，其特征在于，所述分壓電路(1)為兩組至四組時，第一路分壓電路(1)的分壓電源為剩余路的分壓電路(1)的分壓電源供電。

7.根據權利要求1所述的一種電壓診斷自鎖保護電路，其特征在于，所述延時控制電路(3)包括電壓監控芯片u1，電壓監控芯片u1與電阻r25并聯，電壓監控芯片u1與電阻r25均連接延時電源power4，延時電源power4連接總電源power0，電壓監控芯片u1和電阻r25均通過電阻r4和三極管q1連接mos管m1，電壓監控芯片u1通過電容c3接地；

8.根據權利要求7所述的一種電壓診斷自鎖保護電路，其特征在于，所述mos管m1的柵極通過電阻r3連接三極管q1的集電極，mos管m1與電容c1并聯，mos管m1和電容c1均通過電阻r1連接延時電源power4。

9.根據權利要求7所述的一種電壓診斷自鎖保護電路，其特征在于，所述電壓診斷電路(2)包括電壓監控芯片u2，電壓監控芯片u2連接分壓電路(1)，電壓監控芯片u2的vcc觸點和sel觸點連接電壓診斷電源power5，電壓監控芯片u2的vcc觸點、sel觸點和timer觸點通過電容c5接地；

10.根據權利要求7所述的一種電壓診斷自鎖保護電路，其特征在于，所述延時電源power4通過電阻r23連接三極管q2的基極。

技術總結
本技術屬于電源保護領域，涉及一種電壓診斷自鎖保護電路。包括總電源Power0，總電源Power0通過總電源控制電路連接分壓電路，分壓電路連接電壓診斷電路。總電源Power0通過延時控制電路連接電壓診斷電路；延時控制電路用于實現電壓診斷電路的延時上電，避免了上電之初的電源電壓不穩造成的電壓診斷電路的誤判從而斷開總電源Power0和分壓電路，導致自鎖鎖死現象，可靠性高。總電源Power0和電壓診斷電路均通過三極管Q2連接總電源控制電路。當電壓診斷電路上電后，電壓診斷電路可實現對分壓電路的實時監測，若分壓電路出現異常，電壓診斷電路控制總電源控制電路斷開總電源Power0給分壓電路的供電，從而形成自鎖，直到故障排出后斷電重啟。

技術研發人員：張娟,趙富榮,高文奇
受保護的技術使用者：麥克傳感器股份有限公司
技術研發日：20240327
技術公布日：2025/4/28
