本技術涉及模具裝置，具體涉及一種前后模斜抽的機械開閉結構。

背景技術：

1、現有技術的后模斜抽芯結構用標準鎖模器控制模板兩次開模，第一次后模板和承板開模抽芯，限位螺絲控制開模距離，第二次前后模開模頂出產品，存在以下技術缺陷：第一次開模后，產品和頂針是分離狀態，產品頂出時，頂針是撞在產品上面再進行頂出，無法實現頂針、產品、后模內斜抽同步頂出。

2、因此，如何設計一種頂針、產品、后模內斜抽同步頂出的、前后模斜抽的機械開閉，成為急需解決的問題。

技術實現思路

1、針對現有技術存在的問題，本實用新型提供一種前后模斜抽的機械開閉結構，以解決上述至少一種技術問題。

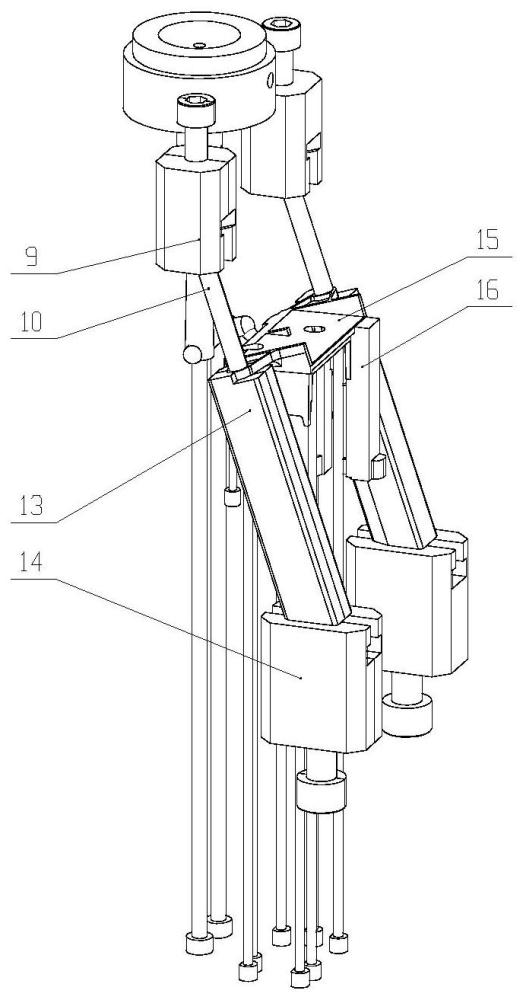

2、本實用新型的技術方案是：一種前后模斜抽的機械開閉結構，包括上固定板，所述上固定板向下依次設置有a板、b板、托板、模角、下固定板，a板內設置有前模仁，b板內設置有后模仁，前模仁與后模仁能上下疊合為一體；托板內設置有斜抽同步結構，斜抽同步結構包括間距布置的后模斜抽芯底座，后模斜抽芯底座依次通過后模斜抽芯子、前模斜抽芯子與前模斜抽芯底座連接，前模斜抽芯底座位于上固定板內，兩個后模斜抽芯子靠近后模斜抽芯底座的一端與產品的兩端連接，后模仁內設置有鑲塊，鑲塊與產品的底面接觸；模角位于托板的兩側，托板與下固定板之間的空間內從上到下依次設置有頂針面板、頂針底板；頂針面板上置于數根第一頂桿，第一頂桿與產品接觸；頂針面板上置于數根第二頂桿，第二頂桿依次穿過托板、b板、后模仁后與撥動組件的底面接觸，撥動組件包括傾斜的“7”字型支腳，“7”字型支腳的末端與產品接觸；托板上設置有第一驅動裝置，第一驅動裝置連接a板；頂針面板、頂針底板連接為頂針裝置，頂針裝置上設置有第二驅動裝置，第二驅動裝置連接b板。

3、本實用新型采用第一頂桿支撐產品，當模具開模，第一驅動裝置和a板一起往下運動，實現第一驅動裝置跟b板開模動作，前模斜抽芯子通過前模斜抽芯底座內的t型槽滑動，實現產品倒扣脫模；當模具開模后，注塑機頂桿推動頂針面板和頂針底板移動，同時第二驅動裝置向下按壓，后模斜抽芯子通過后模斜抽芯底座內的t型槽滑動，實現了頂針、產品、后模內斜抽同步頂出的機械開閉結構。

技術特征：

1.一種前后模斜抽的機械開閉結構，包括上固定板(1)，其特征在于：所述上固定板(1)向下依次設置有a板(2)、b板(3)、托板(4)、模角(5)、下固定板(8)，a板(2)內設置有前模仁(11)，b板(3)內設置有后模仁(12)，前模仁(11)與后模仁(12)能上下疊合為一體；托板(4)內設置有斜抽同步結構，斜抽同步結構包括間距布置的后模斜抽芯底座(14)，后模斜抽芯底座(14)依次通過后模斜抽芯子(13)、前模斜抽芯子(10)與前模斜抽芯底座(9)連接，前模斜抽芯底座(9)位于上固定板(1)內，兩個后模斜抽芯子(13)靠近后模斜抽芯底座(14)的一端與產品(15)的兩端連接，后模仁(12)內設置有鑲塊(16)，鑲塊(16)與產品(15)的底面接觸；模角(5)位于托板(4)的兩側，托板(4)與下固定板(8)之間的空間內從上到下依次設置有頂針面板(6)、頂針底板(7)；頂針面板(6)上置于數根第一頂桿(17)，第一頂桿(17)與產品(15)接觸；頂針面板(6)上置于數根第二頂桿(18)，第二頂桿(18)依次穿過托板(4)、b板(3)、后模仁(12)后與撥動組件(19)的底面接觸，撥動組件(19)包括傾斜的“7”字型支腳，“7”字型支腳的末端與產品(15)接觸；托板(4)上設置有第一驅動裝置(21)，第一驅動裝置(21)連接a板(2)；頂針面板(6)、頂針底板(7)連接為頂針裝置，頂針裝置上設置有第二驅動裝置(22)，第二驅動裝置(22)連接b板(3)。

2.根據權利要求1所述的一種前后模斜抽的機械開閉結構，其特征在于：所述下固定板(8)內還設置有第一導向桿，第一導向桿穿過托板(4)上對應的通孔后與b板(3)的底面接觸；第一導向桿上設置有第一彈簧(20)，第一彈簧(20)位于托板(4)與頂針面板(6)之間。

3.根據權利要求1所述的一種前后模斜抽的機械開閉結構，其特征在于：所述下固定板(8)內設置有數根第一螺栓，數根第一螺栓穿過模角(5)后與托板(4)鎖緊；下固定板(8)內還設置有數根第二導向桿，第二導向桿依次穿過頂針底板(7)、頂針面板(6)后與托板(4)的底面接觸。

4.根據權利要求1所述的一種前后模斜抽的機械開閉結構，其特征在于：所述上固定板(1)內設置有間距布置的第三導向桿(23)，第三導向桿(23)穿過a板(2)后位于b板(3)內。

5.根據權利要求1所述的一種前后模斜抽的機械開閉結構，其特征在于：所述a板(2)內設置有間距布置的第四導向桿，第四導向桿穿過b板(3)后位于托板(4)內。

6.根據權利要求1所述的一種前后模斜抽的機械開閉結構，其特征在于：所述前模斜抽芯底座(9)內設置有斜向布置的第一t型槽，前模斜抽芯子(10)的一端設置有第一t型塊，第一t型塊位于第一t型槽內。

7.根據權利要求1所述的一種前后模斜抽的機械開閉結構，其特征在于：所述后模斜抽芯底座(14)內設置有沿著水平布置的第二t型槽，后模斜抽芯子(13)的一端設置有第二t型塊，第二t型塊位于第二t型槽內。

技術總結
本技術提供了一種前后模斜抽的機械開閉結構，包括上固定板，所述上固定板向下依次設置有A板、B板、托板、模角、下固定板，托板內設置有斜抽同步結構，斜抽同步結構包括間距布置的后模斜抽芯底座，后模斜抽芯底座依次通過后模斜抽芯子、前模斜抽芯子與前模斜抽芯底座連接，托板與下固定板之間的空間內從上到下依次設置有頂針面板、頂針底板；托板上設置有第一驅動裝置，第一驅動裝置連接A板；頂針面板、頂針底板連接為頂針裝置，頂針裝置上設置有第二驅動裝置，第二驅動裝置連接B板。本技術實現了頂針、產品、后模內斜抽同步頂出的機械開閉結構。

技術研發人員：熊小輝,劉德文,羅啟侶
受保護的技術使用者：上海華偉汽車部件股份有限公司
技術研發日：20240327
技術公布日：2025/4/28
