本技術涉及電氣柜布線，具體為一種便于空間布線的電氣柜。

背景技術：

1、電氣柜是由鋼材質加工而成用來保護電氣件正常工作的柜子，電氣柜內部安裝有大量的電氣控制閘，這些控制閘通過導線與外部設備進行連接，也使柜內導線存留較多。

2、而現在很多電氣柜，其內部插入用于外接設備的導線，安置大都較為散亂交錯，不便于工作人員辨別，影響后續施工和維護工作。

3、基于此，本實用新型設計了一種便于空間布線的電氣柜，以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種便于空間布線的電氣柜，以解決上述技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于空間布線的電氣柜，包括：底座；所述底座頂部固定連接有柜體，所述柜體內壁分別固定連接有第一安置板和第二安置板，所述第一安置板外壁依次固定連接有多個電氣閘，所述第二安置板外壁依次固定連接有多個卡座，所述卡座外壁開設有滑槽，所述滑槽的槽內壁滑動連接有滑桿，所述滑桿一端固定連接有限位板，所述滑桿遠離限位板的一端與滑槽之間固定連接有彈簧。

3、優選的，多個所述電氣閘朝向下方的一端均設置有多個電接頭。

4、優選的，所述底座頂部依次開設有多個與柜體相連通的接入孔。

5、優選的，所述限位板遠離滑桿的一端固定連接有防脫塊。

6、優選的，所述柜體一側轉動連接有柜門。

7、與現有技術相比，本實用新型的有益效果為：插入柜體內的外接導線由多個卡座和限位板進行夾持穩固，對位置進行區分限位，方便人員辨別，更好的進行后續維護和施工，而限位板通過彈簧的拉力朝向卡座進行夾持，限位板可拉動對與卡座之間的間距進行調節，更好對不同粗細的外接導線進行夾持。

技術特征：

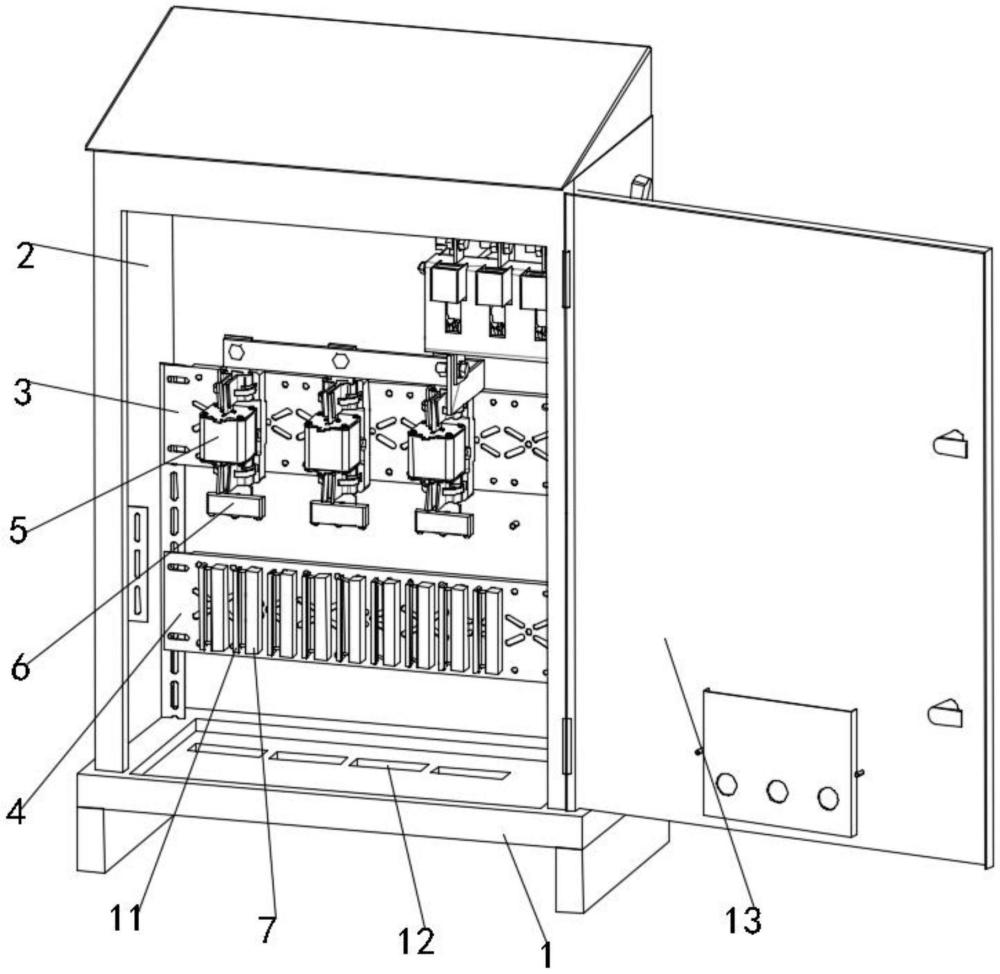

1.一種便于空間布線的電氣柜，包括：底座(1)；其特征在于，所述底座(1)頂部固定連接有柜體(2)，所述柜體(2)內壁分別固定連接有第一安置板(3)和第二安置板(4)，所述第一安置板(3)外壁依次固定連接有多個電氣閘(5)，所述第二安置板(4)外壁依次固定連接有多個卡座(7)，所述卡座(7)外壁開設有滑槽(8)，所述滑槽(8)的槽內壁滑動連接有滑桿(10)，所述滑桿(10)一端固定連接有限位板(11)，所述滑桿(10)遠離限位板(11)的一端與滑槽(8)之間固定連接有彈簧(9)。

2.根據權利要求1所述的一種便于空間布線的電氣柜，其特征在于：多個所述電氣閘(5)朝向下方的一端均設置有多個電接頭(6)。

3.根據權利要求1所述的一種便于空間布線的電氣柜，其特征在于：所述底座(1)頂部依次開設有多個與柜體(2)相連通的接入孔(12)。

4.根據權利要求1所述的一種便于空間布線的電氣柜，其特征在于：所述限位板(11)遠離滑桿(10)的一端固定連接有防脫塊。

5.根據權利要求1所述的一種便于空間布線的電氣柜，其特征在于：所述柜體(2)一側轉動連接有柜門(13)。

技術總結
本技術公開了一種便于空間布線的電氣柜，屬于電氣柜布線技術領域，包括：底座：所述底座頂部固定連接有柜體，所述柜體內壁分別固定連接有第一安置板和第二安置板，所述第一安置板外壁依次固定連接有多個電氣閘，所述第二安置板外壁依次固定連接有多個卡座，所述卡座外壁開設有滑槽，所述滑槽的槽內壁滑動連接有滑桿，所述滑桿一端固定連接有限位板，所述滑桿遠離限位板的一端與滑槽之間固定連接有彈簧，本技術可對插入柜體內的外接導線進行夾持穩固，對位置進行區分限位，方便人員辨別，更好的進行后續維護和施工。

技術研發人員：葉鴻健
受保護的技術使用者：廈門精遠電子有限公司
技術研發日：20240329
技術公布日：2025/4/28
