本技術涉及變頻器控制領域，尤其涉及一種變頻器軟停機控制電路。

背景技術：

1、目前，在低壓電動機控制系統中，比較多的采用變頻器來控制電動機的啟停止運行，這樣可以降低電動機啟動電流對電網沖擊，同時變頻器可以實現對電動機調速。

2、當電動機需要停機時，按下停止按鈕后變頻器前端的接觸器立即斷開，變頻器也立即斷電，使電動機處于急停狀態，這樣危害是電機急停時，會導致電機突然停止運轉，這將造成機械的回彈，導致機器的一些部件受損。因此要盡量避免電機急停。

技術實現思路

1、為解決上述問題，本技術方案提供一種變頻器軟停機控制電路。

2、為實現上述目的，本技術方案如下：

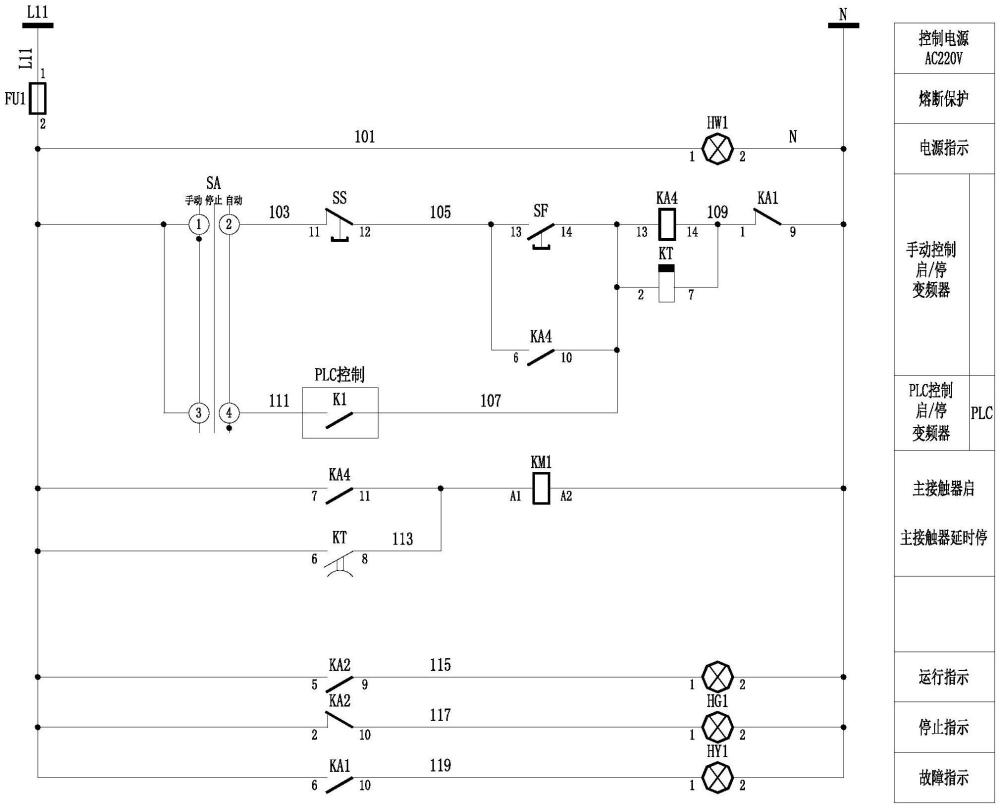

3、一種變頻器軟停機控制電路，包括輸入端，所述輸入端連接有轉換開關sa，所述轉換開關sa的手動檔端連接有開關ss以及開關sf，所述開關sf還通過中間繼電器ka4的線圈與所述輸入端連接，所述開關sf還通過延時繼電器kt的線圈與所述輸入端連接，所述中間繼電器ka4的導通端一端與所述輸入端連接，另一端與接觸器km1連接，所述延時繼電器kt的導通端一端與所述輸入端連接，另一端與接觸器km1連接。

4、在一些實施例中，所述轉換開關sa的自動檔通過開關k1與所述中間繼電器ka4連接。

5、在一些實施例中，所述輸入端還連接有運行指示燈hg1。

6、在一些實施例中，所述輸入端還連接有停止指示燈hy1。

7、在一些實施例中，所述輸入端還連接有故障指示燈。

8、本申請有益效果為：

9、本申請增設了延時繼電器，當電動機需要停機時，按下停止按鈕后變頻器前端的接觸器，通過延時繼電器控制可以待變頻器(頻率)轉速降到零時再延時斷開，實現電動機軟停機。

技術特征：

1.一種變頻器軟停機控制電路，其特征在于，包括輸入端，所述輸入端連接有轉換開關sa，所述轉換開關sa的手動檔端連接有開關ss以及開關sf，所述開關sf還通過中間繼電器ka4的線圈與所述輸入端連接，所述開關sf還通過延時繼電器kt的線圈與所述輸入端連接，所述中間繼電器ka4的導通端一端與所述輸入端連接，另一端與接觸器km1連接，所述延時繼電器kt的導通端一端與所述輸入端連接，另一端與接觸器km1連接。

2.根據權利要求1所述的一種變頻器軟停機控制電路，其特征在于：所述轉換開關sa的自動檔通過開關k1與所述中間繼電器ka4連接。

3.根據權利要求2所述的一種變頻器軟停機控制電路，其特征在于：所述輸入端還連接有運行指示燈hg1。

4.根據權利要求3所述的一種變頻器軟停機控制電路，其特征在于：所述輸入端還連接有停止指示燈hy1。

5.根據權利要求4所述的一種變頻器軟停機控制電路，其特征在于：所述輸入端還連接有故障指示燈。

技術總結
一種變頻器軟停機控制電路，包括輸入端，所述輸入端連接有轉換開關SA，所述轉換開關SA的手動檔端連接有開關SS以及開關SF，所述開關SF還通過中間繼電器KA4的線圈與所述輸入端連接，所述開關SF還通過延時繼電器KT的線圈與所述輸入端連接，所述中間繼電器KA4的導通端一端與所述輸入端連接，另一端與接觸器KM1連接，所述延時繼電器KT的導通端一端與所述輸入端連接，另一端與接觸器KM1連接。

技術研發人員：凡志明,杜來茂,余昀暄,周光文,陳洪威,盧文友
受保護的技術使用者：泰豪科技（深圳）電力技術有限公司
技術研發日：20240304
技術公布日：2025/4/28
