本技術涉及差動保護裝置，尤其涉及一種分布式差動保護裝置。

背景技術：

1、差動保護裝置具有快速動作的特性，并且能夠實現很好的保護選擇性，在專用光纖通道環境下已有長期穩定的運行經驗，而配電網點多面廣，線路拓撲復雜多變，因此現如今通常配合5g?cpe的層二組網技術來對配電網的正常運行進行差動保護。

2、在差動保護裝置布置的環境中往往會遇到濕度高、潮氣重的環境，這類環境重由于潮氣聚集過多會影響其內部的電子器件的正常工作，進而影響到裝置的使用壽命，甚至會影響到正常的差動保護功能。

技術實現思路

1、本實用新型提供一種分布式差動保護裝置，用以解決現有技術中差動保護裝置在潮氣過重的環境中使用壽命短的缺陷。

2、本實用新型提供一種分布式差動保護裝置，包括：

3、差動保護模組；

4、安裝殼體，限定有安裝腔室，所述差動保護模組安裝在所述安裝腔室內；

5、干燥組件，設于所述安裝殼體的至少一個側壁上，且所述干燥組件與所述安裝腔室連通。

6、根據本實用新型提供的分布式差動保護裝置，所述干燥組件包括：

7、干燥座，與所述側壁固定連接，并形成干燥腔室，所述側壁上具有連通孔，以使所述干燥腔室與所述安裝腔室連通；

8、干燥塊，設置于所述干燥腔室內，以通過所述干燥塊吸收所述安裝腔室內的濕氣。

9、根據本實用新型提供的分布式差動保護裝置，所述干燥組件還包括密封板，所述密封板與所述干燥座可拆卸連接，所述密封板用于密封所述干燥腔室。

10、根據本實用新型提供的分布式差動保護裝置，所述密封板與所述干燥座之間還設置有密封圈。

11、根據本實用新型提供的分布式差動保護裝置，所述安裝殼體具有相對設置的第一側壁和第二側壁，所述第一側壁和所述第二側壁均設置有所述干燥組件。

12、根據本實用新型提供的分布式差動保護裝置，所述干燥塊包括活性氧化鋁干燥塊。

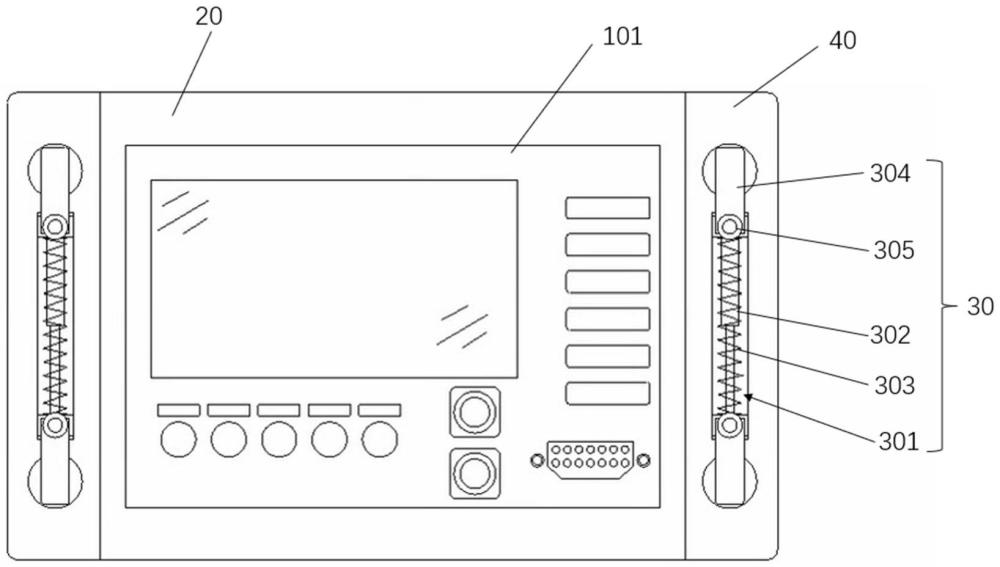

13、根據本實用新型提供的分布式差動保護裝置，所述安裝殼體的兩側均連接有安裝板，所述安裝板上設有緊固螺栓與防松組件，所述防松組件作用于所述緊固螺栓上以對所述緊固螺栓施加壓力。

14、根據本實用新型提供的分布式差動保護裝置，所述安裝板上開設有固定槽；

15、所述防松組件包括：

16、伸縮桿，設于所述固定槽內，所述伸縮桿的至少一端固定連接有防松動桿，所述防松動桿的一端與所述緊固螺栓的端部抵接；

17、復位彈簧，套設于所述伸縮桿上，所述復位彈簧用于對所述防松動桿施加作用力。

18、根據本實用新型提供的分布式差動保護裝置，所述防松動桿與所述緊固螺栓抵接的一端上固定連接有柔性部，所述柔性部用于與所述緊固螺栓接觸抵接。

19、根據本實用新型提供的分布式差動保護裝置，所述柔性部為橡膠墊，所述橡膠墊為直角梯形結構。

20、根據本實用新型提供的分布式差動保護裝置，所述防松動桿上連接有把手部。

21、根據上述任一實施例，本實用新型至少具有下述的有益效果：

22、本實用新型提供的一種分布式差動保護裝置，通過在安裝殼體的側壁設置干燥組件實現了殼體內部空間的干燥，使得裝置即使安裝在潮氣較重的環境中也能夠正常運行，提升其適用性以及使用壽命。

技術特征：

1.一種分布式差動保護裝置，其特征在于，包括：

2.根據權利要求1所述的分布式差動保護裝置，其特征在于，所述干燥組件包括：

3.根據權利要求2所述的分布式差動保護裝置，其特征在于，所述干燥組件還包括密封板，所述密封板與所述干燥座可拆卸連接，所述密封板用于密封所述干燥腔室。

4.根據權利要求3所述的分布式差動保護裝置，其特征在于，所述密封板與所述干燥座之間還設置有密封圈。

5.根據權利要求2所述的分布式差動保護裝置，其特征在于，所述安裝殼體具有相對設置的第一側壁和第二側壁，所述第一側壁和所述第二側壁均設置有所述干燥組件。

6.根據權利要求2所述的分布式差動保護裝置，其特征在于，所述干燥塊包括活性氧化鋁干燥塊。

7.根據權利要求1-6任一項所述的分布式差動保護裝置，其特征在于，所述安裝殼體的兩側均連接有安裝板，所述安裝板上設有緊固螺栓與防松組件，所述防松組件作用于所述緊固螺栓上以對所述緊固螺栓施加壓力。

8.根據權利要求7所述的分布式差動保護裝置，其特征在于，所述安裝板設有固定槽；

9.根據權利要求8所述的分布式差動保護裝置，其特征在于，所述防松動桿與所述緊固螺栓抵接的一端上固定連接有柔性部，所述柔性部用于與所述緊固螺栓接觸抵接。

10.根據權利要求9所述的分布式差動保護裝置，其特征在于，所述柔性部為橡膠墊，所述橡膠墊為直角梯形結構。

11.根據權利要求8所述的分布式差動保護裝置，其特征在于，所述防松動桿上連接有把手部。

技術總結
本技術涉及差動保護裝置技術領域，提供一種分布式差動保護裝置，包括差動保護模組、安裝殼體以及干燥組件，安裝殼體的內部限定有適于差動保護模組安裝的安裝腔室，安裝腔室的至少一個側壁上設置有干燥組件，且干燥組件與安裝腔室連通，干燥組件用于干燥安裝腔室。本技術通過在殼體一側或兩側設置干燥組件實現了殼體內部空間的干燥，使得裝置即使安裝在潮氣較重的環境中也能夠正常運行，提升其適用性以及使用壽命。

技術研發人員：李卓,劉波,劉克飛,楊舟,劉愛華,張兵,高天,任敏源,楊志華,姚健
受保護的技術使用者：中國移動通信集團河北有限公司
技術研發日：20240329
技術公布日：2025/4/28
