本技術涉及母線槽，具體為一種接口可調節的供配電用母線槽。

背景技術：

1、母線指用高導電率的銅、鋁質材料制成的，用以傳輸電能，具有匯集和分配電力能力的產品，電站或變電站輸送電能用的總導線，通過母線，把發電機、變壓器或整流器輸出的電能輸送給各個用戶或其他變電所，母線槽是一種用于放置母線的裝置。

2、傳統的母線槽，使用壽命不長，容易出現由于母線端口拉扯而導致母線散亂，缺少防護限制作用，為此我們提出了一種用于供配電的母線槽。

3、傳統的母線槽，使用壽命不長，容易出現由于母線端口拉扯而導致母線散亂，缺少防護限制作用。

4、如中國專利cn211629810u中所公開提出的一種用于供配電的母線槽，通過拉動定位板，使固定板同步上升，從而在固定板與底座之間的縫隙處用物件進行擋塞，從而使母線布設在約束口的海綿體上，并從另一端的橡膠套中穿出，從而在布線后移出擋塞物件，在彈性裝置的彈性力下，使母線夾持在壓板與卡板之間的海綿體中，而另一端又能在橡膠套的作用下，對其進行彈性夾持，最后固定鎖緊固定栓完成固定，從而能夠對母線進行限制，防止其拉脫，從而在各部件的共同作用下，能夠方便進行布設母線，且能夠適應不同直徑的母線，同時布設后又能夠對母線進行限制，使其不易被拉扯，避免受損以及散亂。

5、但是現有技術中在對母線槽進行連接時，接口位置的尺寸不便于進行調節，如此導致對母線槽進行安裝時，相對不夠靈活，影響工作效率，且連接之后不便于對其進行拆裝。

6、為此我們亟需提供一種接口可調節的供配電用母線槽。

技術實現思路

1、本實用新型的目的在于提供一種接口可調節的供配電用母線槽，以解決上述背景技術中提出的現有技術中在對母線槽進行連接時，接口位置的尺寸不便于進行調節，如此導致對母線槽進行安裝時，相對不夠靈活，影響工作效率，且連接之后不便于對其進行拆裝的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種接口可調節的供配電用母線槽，包括槽體，所述槽體內部安裝有理線結構，所述槽體左右兩端安裝有連接結構，所述槽體頂部及底部安裝有散熱結構。

3、所述連接結構包括有傳動單元及連接單元。

4、所述連接單元包括有連接板，所述連接板中部安裝有卡柱，所述卡柱一端安裝有拉動塊，所述拉動塊靠近卡柱一端連接有彈簧二，所述連接板中部固定安裝有限位塊。

5、優選的，所述傳動單元包括有導軌，所述導軌內部安裝有傳動件，所述傳動件一端安裝有旋鈕，所述傳動件外表面中部連接有滑塊。

6、優選的，所述滑塊外表面與連接板固定連接，所述滑塊外表面與導軌中部開設凸形滑槽內部滑動連接，所述彈簧二遠離拉動塊一端與連接板固定連接，所述限位塊安裝于連接板遠離導軌一側中部。傳動件為螺紋桿及螺紋筒，螺紋筒外表面與滑塊連接，螺紋桿外表面無螺紋處與導軌靠近旋鈕一端中部開設轉動孔內壁轉動連接。

7、優選的，所述理線結構包括有槽蓋，所述槽蓋底面安裝有滑筒，所述滑筒內部連接有滑柱，所述滑筒遠離槽蓋一端安裝有彈簧一，所述滑柱遠離滑筒一端安裝有夾線板，所述槽蓋左右兩側中部底部設置有線套。

8、優選的，所述槽蓋底面與槽體頂端可拆卸連接，底部所述滑筒底端與槽體內部底面連接，所述槽體左右兩端中部與導軌連接，所述線套安裝于槽體左右兩側中部開設通孔內部。滑柱與滑筒內部滑動連接，彈簧一遠離滑筒一端與夾線板連接。

9、優選的，所述散熱結構包括有通風盒，所述通風盒內部左右兩端安裝有風扇，所述通風盒內部底部設置有凸塊，所述通風盒底部設置有冷卻盒，所述冷卻盒底部安裝有冷凝器，所述冷凝器頂面中部安裝有翅片。

10、優選的，所述通風盒底端正面及背面與槽蓋頂面固定連接，所述凸塊安裝與槽蓋頂面中部，所述冷卻盒頂面與槽體底面中部連接。槽體頂面及底面中部開設有通風孔，凸塊內部與槽體頂部開設通風孔內部連通，冷卻盒內部與底部通風孔連通，通風盒左右兩端安裝風扇吹風方向一致。

11、與現有技術相比，本實用新型的有益效果是：

12、1.該接口可調節的供配電用母線槽，通過連接結構的設置，轉動旋鈕帶動傳動件傳動，可以使同端兩個連接板相互靠近，從而利用卡柱與限位塊進行連接安裝，使拆裝更加方便，且相對靈活度更高。

13、2.該接口可調節的供配電用母線槽，通過散熱結構的設置，開啟風扇可以使通風盒內部產生氣流，氣流流經凸塊時流速增強，利用伯努利原理對槽體內部空氣進行抽送散熱，同時利用槽體底部開設的通風孔對冷凝器及翅片傳導冷量進行抽送，從而使散熱效果更好。

技術特征：

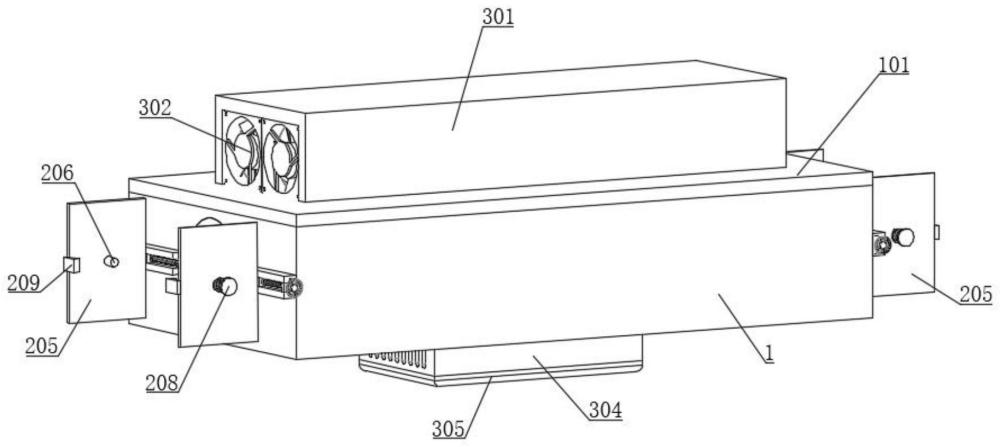

1.一種接口可調節的供配電用母線槽，包括槽體(1)，其特征在于：所述槽體(1)內部安裝有理線結構，所述槽體(1)左右兩端安裝有連接結構，所述槽體(1)頂部及底部安裝有散熱結構；

2.根據權利要求1所述的一種接口可調節的供配電用母線槽，其特征在于：所述傳動單元包括有導軌(201)，所述導軌(201)內部安裝有傳動件(202)，所述傳動件(202)一端安裝有旋鈕(203)，所述傳動件(202)外表面中部連接有滑塊(204)。

3.根據權利要求2所述的一種接口可調節的供配電用母線槽，其特征在于：所述滑塊(204)外表面與連接板(205)固定連接，所述滑塊(204)外表面與導軌(201)中部開設凸形滑槽內部滑動連接，所述彈簧二(207)遠離拉動塊(208)一端與連接板(205)固定連接，所述限位塊(209)安裝于連接板(205)遠離導軌(201)一側中部。

4.根據權利要求1所述的一種接口可調節的供配電用母線槽，其特征在于：所述理線結構包括有槽蓋(101)，所述槽蓋(101)底面安裝有滑筒(102)，所述滑筒(102)內部連接有滑柱(103)，所述滑筒(102)遠離槽蓋(101)一端安裝有彈簧一(104)，所述滑柱(103)遠離滑筒(102)一端安裝有夾線板(105)，所述槽蓋(101)左右兩側中部底部設置有線套(106)。

5.根據權利要求4所述的一種接口可調節的供配電用母線槽，其特征在于：所述槽蓋(101)底面與槽體(1)頂端可拆卸連接，底部所述滑筒(102)底端與槽體(1)內部底面連接，所述槽體(1)左右兩端中部與導軌(201)連接，所述線套(106)安裝于槽體(1)左右兩側中部開設通孔內部。

6.根據權利要求1所述的一種接口可調節的供配電用母線槽，其特征在于：所述散熱結構包括有通風盒(301)，所述通風盒(301)內部左右兩端安裝有風扇(302)，所述通風盒(301)內部底部設置有凸塊(303)，所述通風盒(301)底部設置有冷卻盒(304)，所述冷卻盒(304)底部安裝有冷凝器(305)，所述冷凝器(305)頂面中部安裝有翅片(306)。

7.根據權利要求6所述的一種接口可調節的供配電用母線槽，其特征在于：所述通風盒(301)底端正面及背面與槽蓋(101)頂面固定連接，所述凸塊(303)安裝與槽蓋(101)頂面中部，所述冷卻盒(304)頂面與槽體(1)底面中部連接。

技術總結
本技術屬于母線槽技術領域，尤其涉及一種接口可調節的供配電用母線槽，包括槽體，所述槽體內部安裝有理線結構，所述槽體左右兩端安裝有連接結構，所述槽體頂部及底部安裝有散熱結構，所述連接結構包括有傳動單元及連接單元，所述連接單元包括有連接板，所述連接板中部安裝有卡柱，所述卡柱一端安裝有拉動塊，所述拉動塊靠近卡柱一端連接有彈簧二，所述連接板中部固定安裝有限位塊。該接口可調節的供配電用母線槽，通過連接結構的設置，轉動旋鈕帶動傳動件傳動，可以使同端兩個連接板相互靠近，從而利用卡柱與限位塊進行連接安裝，使拆裝更加方便，且相對靈活度更高。

技術研發人員：周潔,趙惠敏
受保護的技術使用者：鎮江西門子母線有限公司
技術研發日：20240422
技術公布日：2025/3/20
