本發明涉及電力維修，特別涉及一種帶電安裝拆除避雷器絕緣桿工具。

背景技術：

1、避雷器是保護電氣設備免受雷擊破壞的常用裝置。若要對運行中的避雷器進行檢測，需要將避雷器取下，由于設備帶電，且避雷器采用螺栓固定，所以只能通過停電或帶電作業的方式取下運行中的避雷器。為保障居民連續用電以及滿足供電可靠性要求，需要盡量減少停電次數及停電時間；然而采用帶電作業方式則工作量太大，不僅浪費人工成本，并且造成配電網運行中的避雷器未能按規定時間內完成檢測、更換。在雷雨頻發的季節，因避雷器故障造成的配電線路跳閘時有發生，影響了配電線路安全穩定運行。

2、現有帶電更換避雷器作業過程多通過用絕緣毯、跳線管、絕緣套管等工具做遮蔽措施，完成更換避雷器的作業，作業中與帶電體接觸過多，傳統作業流程如下：第一步:分別用絕緣毯對橫擔、水泥桿、避雷器進行絕緣隔離，用跳線管對避雷器引線進行絕緣隔離:第二步:拆除邊相及中相避雷器引線并固定，更換中相及邊相避雷器后搭接引線并恢復絕緣隔離措施。第三步:按由高到低，由遠到近原則，拆除所有絕緣隔離措施。作業過程由于需對桿上裝置做全絕緣隔離措施、步驟繁雜，所以作業人員會不可避免的接觸較多的帶電體。

3、更換過程中往往產生電弧，極易對作業人員造成灼傷；在更換過程中需要對上下引線進行拆接，也會有觸電的危險，作業人員在絕緣斗臂車上的絕緣斗上作業，有高處墜落的風險，在作業過程中，可能會由于人為操作的失誤，客觀上相間引線間距小，可能造成相間短路事件，給人民財產，人身安全造成威脅。

4、因此，提出一種絕緣桿帶電安裝及更換10kv避雷器的作業工具,實現絕緣桿帶電安裝10kv避雷器，解決帶電作業斗臂車無法到達安裝點時，同樣可采用帶電作業開展10kv避雷器安拆作業，實現最大限度不停電安裝、更換、檢修設備。

技術實現思路

1、針對上述現有技術存在的不足，本發明提供了一種帶電安裝拆除避雷器絕緣桿工具，解決現有技術中避雷器螺栓拆裝不易，避雷器安裝遮蔽工作量大等問題，減少避雷器檢修、安裝更換的作業量，提高避雷器更換的效率。

2、具體技術方案如下：

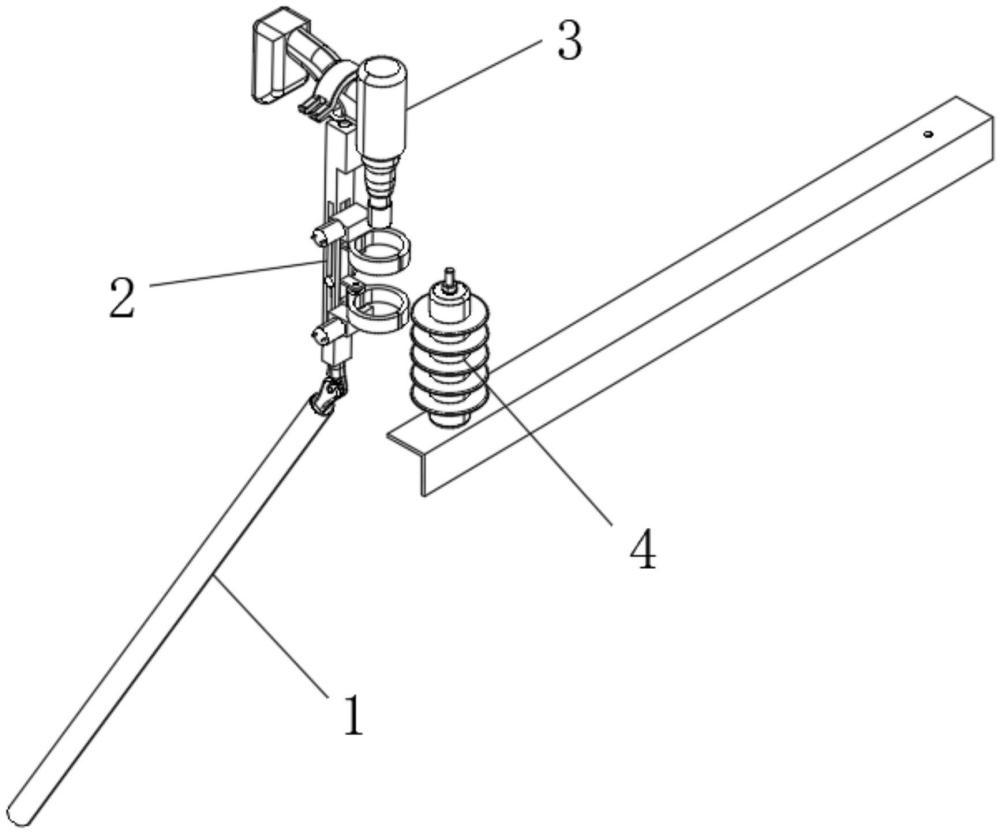

3、一種帶電安裝拆除避雷器絕緣桿工具，包括：

4、絕緣桿；

5、夾持機構，用于夾持避雷器，包括架體、夾鉗組件、位置調節塊和固定夾，所述架體通過萬向鎖緊機構與絕緣桿頂端連接，所述架體上設有沿其長度方式設置的滑槽，所述位置調節塊滑動套設在滑槽內，所述夾鉗組件分別固定在位置調節塊的兩端，兩所述夾鉗組件之間距離與避雷器的瓷套間距對應，用于夾持在瓷套之間；所述固定夾設置在架體的上端；

6、螺栓拆裝組件，包括電動扳手和磁力吸附套筒，所述電動扳手通過固定夾固定在架體的端部，所述磁力吸附套筒安裝在電動扳手上；

7、控制器，用于與夾鉗組件及電動扳手通訊連接，用于控制夾鉗組件及電動扳手的啟閉。

8、上述方案進一步的，所述絕緣桿頂端設置在架體中部或底部。

9、上述方案進一步的，所述架體上下端分別設有用于連接固定夾的快拆接頭。

10、上述方案進一步的，所述架體上相對滑槽開口的兩側還設有調節開口，調節開口和與滑槽的開口長度相同；所述位置調節塊上下端對應調節開口處均設有調節螺栓，調節螺栓穿過調節開口并與位置調節塊連接，用于將位置調節塊進行固定。

11、上述方案進一步的，所述架體的滑槽橫截面凸字形結構。

12、上述方案進一步的，所述位置調節塊對應夾鉗組件一側設有兩安裝架，所述安裝架包括兩垂直于位置調節塊的安裝板，夾鉗組件安裝在安裝架上。

13、上述方案進一步的，所述夾鉗組件包括電機組件和夾鉗機構，電機組件用于驅動夾鉗機構的開閉。

14、上述方案進一步的，所述夾鉗機構包括第一夾鉗件、第二夾鉗件、旋轉軸和電機組件，所述第一夾鉗件和第二夾鉗件均呈半圓形結構，且第一夾鉗件和第二夾鉗件的一端均通過旋轉軸對稱設置在兩安裝板之間，以使得第一夾鉗件和第二夾鉗件相向旋轉時能夠形成圓環形夾持；兩旋轉軸直接通過齒輪傳動；一所述旋轉軸連接電機組件，電機組件安裝在安裝架外側。

15、上述方案進一步的，所述電機組件包括驅動電機及通訊單元，驅動電機通過通訊單元與控制器連接。

16、上述方案進一步的，所述夾持機構還夾持機構還包括電動伸縮桿，所述電動伸縮桿安裝在架體上遠離夾鉗組件一側，電動伸縮桿一端與固定在架體上，另一端穿過開設在架體遠離夾鉗組件一側的調節開口連接位置調節塊，用于調節位置調節塊沿滑槽上下移動。

17、與現有技術相比，本發明的有益效果為：

18、本發明帶電安裝拆除避雷器絕緣桿工具，可有效解決電纜頭解開的時候帶電體和接地體的距離不足、容易造成接地或相間短路、危及作業人員和電網設備的問題，并可通過可調節式電纜夾調整夾持位置，控制三相電纜頭的相間和對地距離,實現高低控制，避免作業人員直接接觸帶電體，進一步保障作業安全。具有良好的推廣應用價值。

19、本發明基于絕緣桿作業方法取代現有絕緣斗臂車佩戴絕緣手套的作業方法，簡化避雷器檢修及更換作業過程中遮蔽工作量、節約企業遮蔽用具采購成本。

20、本發明通過絕緣桿及專用卡具實現避雷器的遠距離安裝，借助小型化高清攝像頭等遠距離觀測，輔助避雷器作業順利進行。

21、本發明配套研制避雷器螺栓拆除絕緣桿專用工具頭，可實現避雷器上下螺栓的快速安裝和拆除，避免作業人員直接接觸帶電體，提高作業安全性。

技術特征：

1.一種帶電安裝拆除避雷器絕緣桿工具，其特征在于：

2.根據權利要求1所述的一種帶電安裝拆除避雷器絕緣桿工具，其特征在于：所述絕緣桿頂端設置在架體中部或底部。

3.根據權利要求1所述的一種帶電安裝拆除避雷器絕緣桿工具，其特征在于：所述架體上下端分別設有用于連接固定夾的快拆接頭。

4.根據權利要求1所述的一種帶電安裝拆除避雷器絕緣桿工具，其特征在于：所述架體上相對滑槽開口的兩側還設有調節開口，調節開口和與滑槽的開口長度相同；所述位置調節塊上下端對應調節開口處均設有調節螺栓，調節螺栓穿過調節開口并與位置調節塊連接，用于將位置調節塊進行固定。

5.根據權利要求1所述的一種帶電安裝拆除避雷器絕緣桿工具，其特征在于：所述架體的滑槽橫截面凸字形結構。

6.根據權利要求1所述的一種帶電安裝拆除避雷器絕緣桿工具，其特征在于：所述位置調節塊對應夾鉗組件一側設有兩安裝架，所述安裝架包括兩垂直于位置調節塊的安裝板，夾鉗組件安裝在安裝架上。

7.根據權利要求1所述的一種帶電安裝拆除避雷器絕緣桿工具，其特征在于：所述夾鉗組件包括電機組件和夾鉗機構，電機組件用于驅動夾鉗機構的開閉。

8.根據權利要求7所述的一種帶電安裝拆除避雷器絕緣桿工具，其特征在于：所述夾鉗機構包括第一夾鉗件、第二夾鉗件、旋轉軸和電機組件，所述第一夾鉗件和第二夾鉗件均呈半圓形結構，且第一夾鉗件和第二夾鉗件的一端均通過旋轉軸對稱設置在兩安裝板之間，以使得第一夾鉗件和第二夾鉗件相向旋轉時能夠形成圓環形夾持；兩旋轉軸直接通過齒輪傳動；一所述旋轉軸連接電機組件，電機組件安裝在安裝架外側。

9.根據權利要求7所述的一種帶電安裝拆除避雷器絕緣桿工具，其特征在于：所述電機組件包括驅動電機及通訊單元，驅動電機通過通訊單元與控制器連接。

10.根據權利要求1所述的一種帶電安裝拆除避雷器絕緣桿工具，其特征在于：所述夾持機構還夾持機構還包括電動伸縮桿，所述電動伸縮桿安裝在架體上遠離夾鉗組件一側，電動伸縮桿一端與固定在架體上，另一端穿過開設在架體遠離夾鉗組件一側的調節開口連接位置調節塊，用于調節位置調節塊沿滑槽上下移動。

技術總結
本發明公開了一種帶電安裝拆除避雷器絕緣桿工具，涉及電力維修技術領域。絕緣桿；夾持機構，用于夾持避雷器，包括架體、夾鉗組件、位置調節塊和固定夾，架體通過萬向鎖緊機構與絕緣桿頂端連接，架體上設有沿其長度方式設置的滑槽，所述位置調節塊滑動套設在滑槽內，所述夾鉗組件分別固定在位置調節塊的兩端，兩所述夾鉗組件之間距離與避雷器的瓷套間距對應；固定夾設置在架體的上端；螺栓拆裝組件，包括電動扳手和磁力吸附套筒，所述電動扳手通過固定夾固定在架體的端部，所述磁力吸附套筒安裝在電動扳手上。本發明解決現有技術中避雷器螺栓拆裝不易，避雷器安裝遮蔽工作量大等問題，減少避雷器檢修、安裝更換的作業量，提高避雷器更換的效率。

技術研發人員：胡競湘,譚華章,李飛,唐暢,譚力凡,陶少樂,蔣時軍,方濤,石振冬,何金楗,曾建惠,李有生
受保護的技術使用者：廣西電網有限責任公司柳州供電局
技術研發日：
技術公布日：2025/3/20
