本技術涉及一種工藝裝備，尤其是涉及一種高壓發電機定子下線跟蹤環。

背景技術：

1、發電機的結構復雜，對于發電機定子下線的工序比較繁瑣，需要每下幾槽線之后翻轉定子鐵芯，隨著發電機功率加大，定子鐵芯的重量越來越大，使工人的勞動強度大，生產效率低，從而增加生產成本。

技術實現思路

1、本申請人針對上述的問題，進行了研究改進，提供一種高壓發電機定子下線跟蹤環，結構簡單緊湊，制造成本低，操作方便，提高生產效率，減輕勞動強度。

2、為了解決上述技術問題，本實用新型采用如下的技術方案：

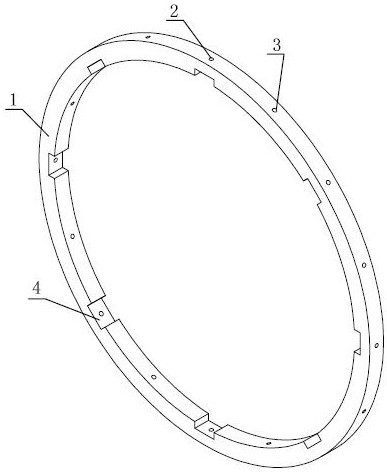

3、一種高壓發電機定子下線跟蹤環，包括圓環形的本體，所述本體上設置有若干個相同數量的徑向的通孔及螺紋孔，所述通孔與所述螺紋孔間隔分布，所述螺紋孔中設有緊定螺釘，與每個所述通孔相對應的所述本體的內圓上設有矩形槽。

4、進一步的：

5、所述本體上設置有8個所述通孔及8個所述螺紋孔。

6、本實用新型的技術效果在于：

7、本實用新型公開的一種高壓發電機定子下線跟蹤環，結構簡單緊湊，制造成本低，操作方便，提高生產效率，減輕勞動強度。

技術特征：

1.一種高壓發電機定子下線跟蹤環，其特征在于：包括圓環形的本體，所述本體上設置有若干個相同數量的徑向的通孔及螺紋孔，所述通孔與所述螺紋孔間隔分布，所述螺紋孔中設有緊定螺釘，與每個所述通孔相對應的所述本體的內圓上設有矩形槽。

2.按照權利要求1所述的高壓發電機定子下線跟蹤環，其特征在于：所述本體上設置有8個所述通孔及8個所述螺紋孔。

技術總結
本技術涉及一種高壓發電機定子下線跟蹤環，其特征在于包括圓環形的本體，所述本體上設置有若干個相同數量的徑向的通孔及螺紋孔，所述通孔與所述螺紋孔間隔分布，所述螺紋孔中設有緊定螺釘，與每個所述通孔相對應的所述本體的內圓上設有矩形槽。本技術結構簡單緊湊，制造成本低，操作方便，提高生產效率，減輕勞動強度。

技術研發人員：趙偉生,孫凱
受保護的技術使用者：無錫法拉第電機有限公司
技術研發日：20240428
技術公布日：2025/4/28
