本發明涉及巖層取樣，具體為一種地質勘探巖層取樣裝置。

背景技術：

1、“地質勘探”即是通過各種手段、方法對地質進行勘查、探測，確定合適的持力層，根據持力層的地基承載力，確定基礎類型，計算基礎參數的調查研究活動。在地質勘探中需要用到取樣裝置對巖層取樣。

2、目前有帶有支撐架的鉆孔取樣設備，在向下鉆孔取樣的時候，支撐架可以扶著鉆孔取樣設備，使用者只需要轉動絞盤，使得鉆孔取樣設備下移即可，使用簡單方便，但是長時間轉動絞盤使得鉆孔取樣設備下移，不但費事，也較為耗費體力。

技術實現思路

1、針對現有技術的不足，本發明提出一種地質勘探巖層取樣裝置，可以自行下移取樣。

2、為實現上述目的，本發明提供如下技術方案：一種地質勘探巖層取樣裝置，包括鉆孔取樣設備主體與支撐底座，所述支撐底座的上表面固定連接有兩個連接套，其中一個所述連接套的內壁固定連接有支撐柱，且支撐柱的一端固定連接有殼體，另一個所述連接套的內壁轉動連接有方形桿，且方形桿的一端貫穿殼體并延伸至殼體內部設置，所述方形桿與殼體轉動連接，所述支撐柱的外壁滑動套設有第一滑套，且第一滑套的一側側壁與鉆孔取樣設備主體固定連接，所述鉆孔取樣設備主體的另一側側壁固定連接有第二滑套，且第二滑套的內壁固定連接有軸承，所述軸承的內壁固定連接有方形管，且方形管滑動套設在方形桿外壁，所述鉆孔取樣設備主體的外壁套設有驅動連接組件，所述殼體內設置有鉆孔取樣設備驅動機構。

3、優選地，所述驅動連接組件包括固定套設在鉆孔取樣設備主體驅動端的第一鏈輪，所述方形管的外壁固定套設有第二鏈輪，所述第一鏈輪與第二鏈輪的外壁套設有傳動鏈條。

4、優選地，所述鉆孔取樣設備驅動機構包括設置在殼體內的轉軸，且轉軸的外壁固定套設有第三鏈輪，所述連接套的外壁轉動連接有第四鏈輪，所述第三鏈輪與第四鏈輪的外壁套設有驅動鏈條，且驅動鏈條的兩端均與鉆孔取樣設備主體固定連接，所述轉軸的外壁轉動套設有支撐板，且支撐板的外壁與殼體固定連接，支撐板的一側側壁開設有穿孔，且穿孔的內壁轉動連接有轉桿，所述轉桿的外壁固定套設有傳動連接件，所述轉桿的外壁分別轉動套設有第一齒輪和第二齒輪，且第一齒輪與第二齒輪的一側側壁嚙合有第三齒輪，所述第三齒輪與方形桿固定連接，所述轉桿的外壁滑動套設有固定連接件。

5、優選地，所述傳動連接件包括固定套設在轉桿外壁的第一錐輪，所述轉軸的外壁固定套設有第二錐輪，且第二錐輪的與第一錐輪的外壁傳動套設有傳動皮帶，所述殼體的一側側壁連通有外罩，且外罩的內壁滑動連接有滑塊，所述滑塊的內壁螺紋連接有絲桿，且絲桿與外罩轉動連接，所述絲桿的一端貫穿外罩并延伸至外罩外部設置，所述傳動皮帶的兩側均設置有限位波動桿，且限位波動桿與滑塊轉動連接。

6、優選地，所述固定連接件包括滑動套設在轉桿外壁的滑環，且滑環的外壁轉動套設有轉環，所述轉環的一側側壁固定連接有豎桿，所述第一齒輪與第二齒輪的一側側壁均開設有通孔，所述滑環的兩側側壁均固定連接有擋銷，其中一個擋銷的一端位于通孔內部設置，所述殼體的上表面開設有長槽，且豎桿的一端穿過長槽并延伸至長槽外部設置，所述殼體的外壁固定連接有波動組件。

7、優選地，所述波動組件包括與殼體固定連接的延長塊，且延長塊的一側側壁轉動連接有轉銷，所述轉銷的一側側壁固定連接有彈性帶，且彈性帶的一端固定連接有長桿，所述長桿與殼體轉動連接，所述長桿的下端開設有長條形限位槽，且豎桿的一端位于長條形限位槽內部設置。

8、優選地，所述轉軸的一端貫穿殼體并延伸至殼體外部設置，位于殼體外部的轉軸一端固定連接有長把。

9、優選地，所述延長塊的一側側壁螺紋連接有螺栓，且螺栓的一端貫穿延長塊并與轉銷相抵。

10、與現有技術對比，本發明具備以下有益效果：

11、1、本發明，通過設置驅動連接組件、鉆孔取樣設備驅動機構與方形桿等配合使用，在使用的時候，運轉的鉆孔取樣設備主體便可直接帶動鉆孔取樣設備主體上下移動，無需使用者耗費體力轉動絞盤驅動鉆孔取樣設備主體進行移動工作，進而方便該裝置的使用，提高了該裝置的實用性。

12、2、本發明，方形桿不但能與支撐柱配合，能夠穩定地支撐鉆孔取樣設備主體，保證該裝置可以正常運行的同時，方形桿還能與驅動連接組件配合把鉆孔取樣設備主體傳到鉆孔取樣設備驅動機構，以驅動鉆孔取樣設備主體，這樣在無需外接驅動機構的情況下，該裝置便不可自行下移取樣，使得該裝置在制造的時候，不會增加過多成本。

13、3、本發明，通過設置第一錐輪與第二錐輪等配合使用，在使用的時候，可以根據需要調節鉆孔取樣設備主體下移取樣的速度，在調節的時候，轉動絲桿，轉動的絲桿可以帶動滑塊移動，移動的滑塊可以帶動限位波動桿移動，移動的限位波動桿可以帶動傳動皮帶移動，移動的傳動皮帶套在第一錐輪較大的一端時，轉桿帶動轉軸的轉動速度快，這時該裝置控制的鉆孔取樣設備主體移動的速度便會變快，相反，移動的傳動皮帶套在第一錐輪較小的一端時，這時該裝置控制的鉆孔取樣設備主體移動的速度便會變慢，可以進一步地提高該裝置的實用性。

技術特征：

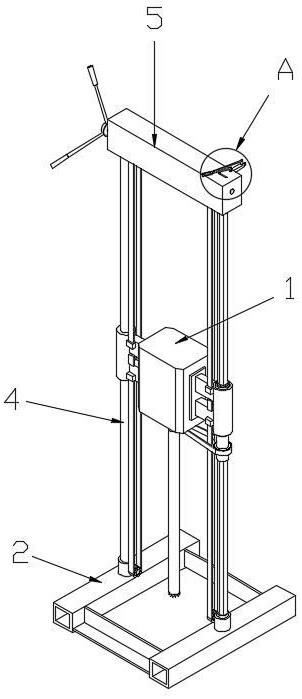

1.一種地質勘探巖層取樣裝置，包括鉆孔取樣設備主體（1）與支撐底座（2），其特征在于，所述支撐底座（2）的上表面固定連接有兩個連接套（3），其中一個所述連接套（3）的內壁固定連接有支撐柱（4），且支撐柱（4）的一端固定連接有殼體（5），另一個所述連接套（3）的內壁轉動連接有方形桿（6），且方形桿（6）的一端貫穿殼體（5）并延伸至殼體（5）內部設置，所述方形桿（6）與殼體（5）轉動連接，所述支撐柱（4）的外壁滑動套設有第一滑套（7），且第一滑套（7）的一側側壁與鉆孔取樣設備主體（1）固定連接，所述鉆孔取樣設備主體（1）的另一側側壁固定連接有第二滑套（8），且第二滑套（8）的內壁固定連接有軸承（9），所述軸承（9）的內壁固定連接有方形管（10），且方形管（10）滑動套設在方形桿（6）外壁，所述鉆孔取樣設備主體（1）的外壁套設有驅動連接組件，所述殼體（5）內設置有鉆孔取樣設備驅動機構。

2.根據權利要求1所述的一種地質勘探巖層取樣裝置，其特征在于，所述驅動連接組件包括固定套設在鉆孔取樣設備主體（1）驅動端的第一鏈輪（11），所述方形管（10）的外壁固定套設有第二鏈輪（12），所述第一鏈輪（11）與第二鏈輪（12）的外壁套設有傳動鏈條（13）。

3.根據權利要求2所述的一種地質勘探巖層取樣裝置，其特征在于，所述鉆孔取樣設備驅動機構包括設置在殼體（5）內的轉軸（14），且轉軸（14）的外壁固定套設有第三鏈輪（15），所述連接套（3）的外壁轉動連接有第四鏈輪（16），所述第三鏈輪（15）與第四鏈輪（16）的外壁套設有驅動鏈條（17），且驅動鏈條（17）的兩端均與鉆孔取樣設備主體（1）固定連接，所述轉軸（14）的外壁轉動套設有支撐板（18），且支撐板（18）的外壁與殼體（5）固定連接，支撐板（18）的一側側壁開設有穿孔，且穿孔的內壁轉動連接有轉桿（19），所述轉桿（19）的外壁固定套設有傳動連接件，所述轉桿（19）的外壁分別轉動套設有第一齒輪（20）和第二齒輪（21），且第一齒輪（20）與第二齒輪（21）的一側側壁嚙合有第三齒輪（22），所述第三齒輪（22）與方形桿（6）固定連接，所述轉桿（19）的外壁滑動套設有固定連接件。

4.根據權利要求3所述的一種地質勘探巖層取樣裝置，其特征在于，所述傳動連接件包括固定套設在轉桿（19）外壁的第一錐輪（24），所述轉軸（14）的外壁固定套設有第二錐輪（25），且第二錐輪（25）的與第一錐輪（24）的外壁傳動套設有傳動皮帶（26），所述殼體（5）的一側側壁連通有外罩（27），且外罩（27）的內壁滑動連接有滑塊（28），所述滑塊（28）的內壁螺紋連接有絲桿（29），且絲桿（29）與外罩（27）轉動連接，所述絲桿（29）的一端貫穿外罩（27）并延伸至外罩（27）外部設置，所述傳動皮帶（26）的兩側均設置有限位波動桿（30），且限位波動桿（30）與滑塊（28）轉動連接。

5.根據權利要求4所述的一種地質勘探巖層取樣裝置，其特征在于，所述固定連接件包括滑動套設在轉桿（19）外壁的滑環（31），且滑環（31）的外壁轉動套設有轉環（32），所述轉環（32）的一側側壁固定連接有豎桿（33），所述第一齒輪（20）與第二齒輪（21）的一側側壁均開設有通孔（34），所述滑環（31）的兩側側壁均固定連接有擋銷（35），其中一個擋銷（35）的一端位于通孔（34）內部設置，所述殼體（5）的上表面開設有長槽（36），且豎桿（33）的一端穿過長槽（36）并延伸至長槽（36）外部設置，所述殼體（5）的外壁固定連接有波動組件。

6.根據權利要求5所述的一種地質勘探巖層取樣裝置，其特征在于，所述波動組件包括與殼體（5）固定連接的延長塊（37），且延長塊（37）的一側側壁轉動連接有轉銷（38），所述轉銷（38）的一側側壁固定連接有彈性帶（39），且彈性帶（39）的一端固定連接有長桿（40），所述長桿（40）與殼體（5）轉動連接，所述長桿（40）的下端開設有長條形限位槽（41），且豎桿（33）的一端位于長條形限位槽（41）內部設置。

7.根據權利要求3所述的一種地質勘探巖層取樣裝置，其特征在于，所述轉軸（14）的一端貫穿殼體（5）并延伸至殼體（5）外部設置，位于殼體（5）外部的轉軸（14）一端固定連接有長把（42）。

8.根據權利要求6所述的一種地質勘探巖層取樣裝置，其特征在于，所述延長塊（37）的一側側壁螺紋連接有螺栓（23），且螺栓（23）的一端貫穿延長塊（37）并與轉銷（38）相抵。

技術總結
本發明涉及巖層取樣技術領域，具體為一種地質勘探巖層取樣裝置，一種地質勘探巖層取樣裝置，包括鉆孔取樣設備主體與支撐底座，所述支撐底座的上表面固定連接有兩個連接套，其中一個所述連接套的內壁固定連接有支撐柱，且支撐柱的一端固定連接有殼體，另一個所述連接套的內壁轉動連接有方形桿，且方形桿的一端貫穿殼體并延伸至殼體內部設置，所述方形桿與殼體轉動連接。本發明，通過設置驅動連接組件、鉆孔取樣設備驅動機構與方形桿等配合使用，在使用的時候，運轉的鉆孔取樣設備主體便可直接帶動鉆孔取樣設備主體上下移動，無需使用者耗費體力轉動絞盤驅動鉆孔取樣設備主體進行移動工作，進而方便該裝置的使用，提高了該裝置的實用性。

技術研發人員：余穎,劉國權
受保護的技術使用者：東華理工大學南昌校區
技術研發日：
技術公布日：2025/4/28
