本技術屬于架空絕緣電纜，特別涉及一種可增容的架空絕緣電纜。

背景技術：

1、架空電纜(全稱架空絕緣電纜)，是裝有絕緣層和保護外皮的架空導線，采用類似于交聯電纜生產工藝制造的一種專用電纜，是介于架空導線和地下電纜之間的新的輸電方式，架空電纜都是單芯的，按其結構不同可分為硬鋁線結構、硬拉銅線結構、鋁合金線結構、鋼芯或碳纖維芯支撐結構以及自承式三芯紋合結構(線芯可為硬鋁或硬銅線)等，具有供電可靠性高、供電安全性好、架設和維修方便和經濟性合理等主要特點。

2、隨著我國經濟的持續高速發展，對電力能源的需求也急劇增加，往往需對架空電纜進行增容。

3、但是，現有的架空電纜增容安裝結構通常只考慮可增容電纜的數量和夾持牢固性，忽略了增容后的架空電纜風阻變大，更容易在自然風和人工風的作用下發生振動和舞動，長期振動所產生的累積效應會導致架空電纜疲勞斷股、金具磨損、絕緣子受損、桿塔構件損壞等，嚴重威脅著高壓輸電線路的安全。

技術實現思路

1、針對上述背景技術中提出的問題，本實用新型提供了一種可增容的架空絕緣電纜，能夠降低架空絕緣電纜的振動強度，提高輸電線路的安全性。

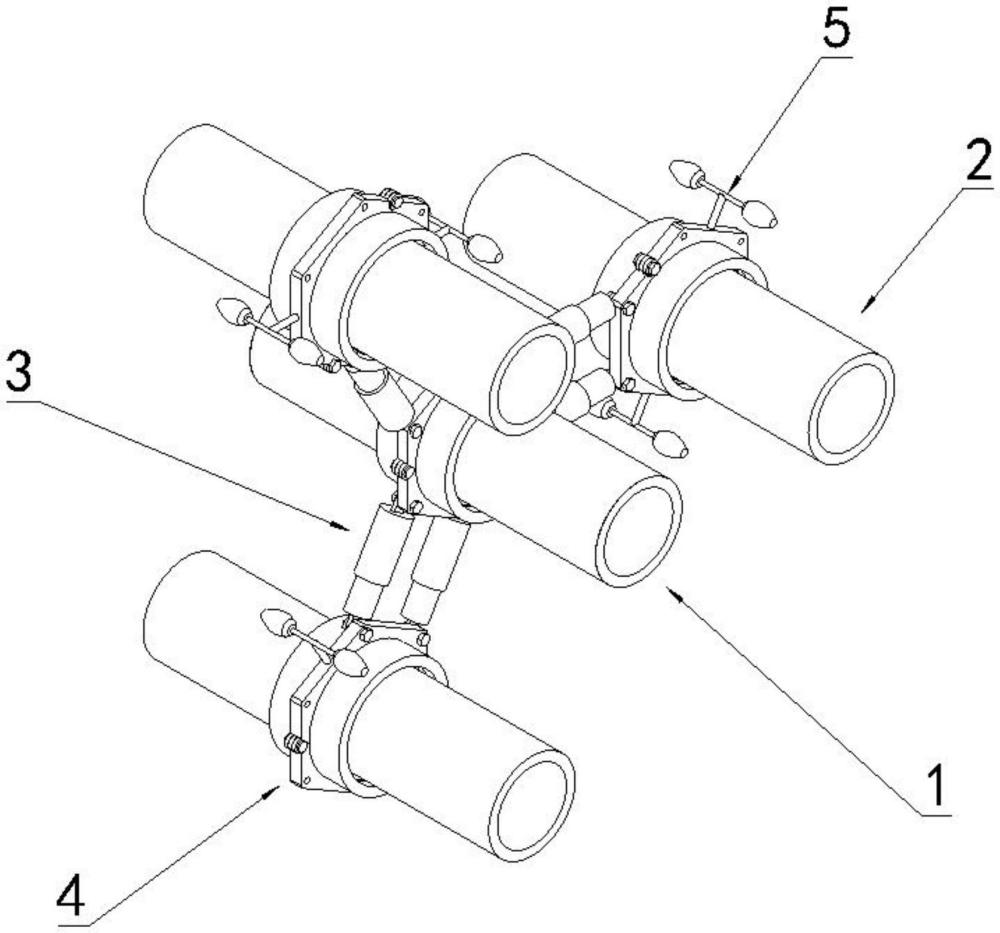

2、為實現上述目的，本實用新型提供了一種可增容的架空絕緣電纜，包括絕緣電纜、增容電纜、阻尼器以及若干個夾箍件，所述絕緣電纜設于第一個所述夾箍件內，所述增容電纜設于第二個所述夾箍件內，所述阻尼器的兩端分別與第一個所述夾箍件、第二個所述夾箍件連接。

3、優選的，上述技術方案中，所述夾箍件包括兩個半圓環和肋板，兩個所述半圓環的一端轉動連接、另一端可拆卸連接，所述肋板設于所述半圓環的外弧面上，所述阻尼器的端部與所述肋板連接。

4、優選的，上述技術方案中，所述肋板設于所述半圓環的外弧面中部，所述肋板的上表面與所述半圓環的外弧面垂直。

5、優選的，上述技術方案中，所述夾箍件還包括若干組滑槽和彈簧片，所述滑槽設于所述半圓環的內弧面上，所述彈簧片的一端固定安裝于所述滑槽內，所述彈簧片的另一端與所述滑槽的內壁滑動連接，所述彈簧片的中部凸出于所述半圓環的內弧面。

6、優選的，上述技術方案中，所述滑槽為圓弧形凹槽，所述滑槽的圓弧邊與所述半圓環的圓弧邊平行。

7、優選的，上述技術方案中，相鄰兩條所述滑槽內的所述彈簧片的滑動方向相反。

8、優選的，上述技術方案中，所述夾箍件的外表面設有若干個防震錘。

9、優選的，上述技術方案中，所述防震錘包括固定件、鋼絞線及錘頭，所述固定件的一端與所述夾箍件的外表面連接，所述固定件的另一端與所述鋼絞線的中部連接，所述鋼絞線的方向與所述絕緣電纜的方向平行，所述錘頭設于所述鋼絞線的兩端。

10、優選的，上述技術方案中，所述阻尼器為彈簧阻尼器，所述彈簧阻尼器的兩端分別與第一個所述夾箍件、第二個所述夾箍件可拆卸連接。

11、優選的，上述技術方案中，第一個所述夾箍件與第二個所述夾箍件之間通過兩個所述彈簧阻尼器連接。

12、與現有的技術相比，本實用新型具有如下有益效果：

13、1.本實用新型的可增容的架空絕緣電纜包括絕緣電纜、增容電纜、阻尼器以及若干個夾箍件，絕緣電纜設于第一個夾箍件內，增容電纜設于第二個夾箍件內，阻尼器的兩端分別與第一個夾箍件、第二個夾箍件連接，當絕緣電纜或增容電纜隨風振動時，彈簧阻尼器能夠減小第一個夾箍件和第二個夾箍件的共振振幅，能夠降低架空絕緣電纜的振動強度，解決了架空絕緣電纜增容結構普遍存在的缺陷。

14、2.本實用新型通過在夾箍件的外表面設置若干個防震錘，當絕緣電纜或增容電纜隨風振動時，夾箍件上的防振錘會隨之振動，能夠把絕緣電纜或增容電纜振動的動能變為熱能消耗掉，有效降低了架空絕緣電纜隨風振動的強度，具備減震緩沖功能。

15、3.本實用新型為了滿足不同數量的增容電纜需求，根據增容電纜條數設置對應數量的夾箍件，并且使用阻尼器將增容電纜的夾箍件與絕緣電纜的夾箍件進行固定連接，實現了快速按需增容功能；通過將夾箍件設置為兩個半圓環，并且在半圓環的內弧面上設置若干組滑槽和彈簧片，彈簧片的外表面與絕緣電纜或增容電纜的外表面相互抵接，便于對不同尺寸的電纜進行夾持固定，實現了夾箍件的多尺寸適應功能。

技術特征：

1.一種可增容的架空絕緣電纜，其特征在于，包括絕緣電纜、增容電纜、阻尼器以及若干個夾箍件，所述絕緣電纜設于第一個所述夾箍件內，所述增容電纜設于第二個所述夾箍件內，所述阻尼器的兩端分別與第一個所述夾箍件、第二個所述夾箍件連接。

2.根據權利要求1所述的可增容的架空絕緣電纜，其特征在于，所述夾箍件包括兩個半圓環和肋板，兩個所述半圓環的一端轉動連接、另一端可拆卸連接，所述肋板設于所述半圓環的外弧面上，所述阻尼器的端部與所述肋板連接。

3.根據權利要求2所述的可增容的架空絕緣電纜，其特征在于，所述肋板設于所述半圓環的外弧面中部，所述肋板的上表面與所述半圓環的外弧面垂直。

4.根據權利要求2所述的可增容的架空絕緣電纜，其特征在于，所述夾箍件還包括若干組滑槽和彈簧片，所述滑槽設于所述半圓環的內弧面上，所述彈簧片的一端固定安裝于所述滑槽內，所述彈簧片的另一端與所述滑槽的內壁滑動連接，所述彈簧片的中部凸出于所述半圓環的內弧面。

5.根據權利要求4所述的可增容的架空絕緣電纜，其特征在于，所述滑槽為圓弧形凹槽，所述滑槽的圓弧邊與所述半圓環的圓弧邊平行。

6.根據權利要求5所述的可增容的架空絕緣電纜，其特征在于，相鄰兩條所述滑槽內的所述彈簧片的滑動方向相反。

7.根據權利要求1所述的可增容的架空絕緣電纜，其特征在于，所述夾箍件的外表面設有若干個防震錘。

8.根據權利要求7所述的可增容的架空絕緣電纜，其特征在于，所述防震錘包括固定件、鋼絞線及錘頭，所述固定件的一端與所述夾箍件的外表面連接，所述固定件的另一端與所述鋼絞線的中部連接，所述鋼絞線的方向與所述絕緣電纜的方向平行，所述錘頭設于所述鋼絞線的兩端。

9.根據權利要求1所述的可增容的架空絕緣電纜，其特征在于，所述阻尼器為彈簧阻尼器，所述彈簧阻尼器的兩端分別與第一個所述夾箍件、第二個所述夾箍件可拆卸連接。

10.根據權利要求9所述的可增容的架空絕緣電纜，其特征在于，第一個所述夾箍件與第二個所述夾箍件之間通過兩個所述彈簧阻尼器連接。

技術總結
本技術涉及架空絕緣電纜技術領域，特別涉及一種可增容的架空絕緣電纜，包括絕緣電纜、增容電纜、阻尼器、若干個夾箍件及防震錘，絕緣電纜設于第一個夾箍件內，增容電纜設于第二個夾箍件內，阻尼器的兩端分別與第一個夾箍件、第二個夾箍件連接，當絕緣電纜或增容電纜隨風振動時，彈簧阻尼器能夠減小第一個夾箍件和第二個夾箍件的共振振幅，而且夾箍件的外表面設置若干個防震錘，當絕緣電纜或增容電纜隨風振動時，夾箍件上的防振錘會隨之振動，能夠把絕緣電纜或增容電纜振動的動能變為熱能消耗掉，有效降低了架空絕緣電纜隨風振動的強度，解決了架空絕緣電纜增容結構普遍存在的缺陷，提高了輸電線路的安全性。

技術研發人員：黎玉庭,陳思行,黃文照,陳思源,劉小祥,黎想,凌榕
受保護的技術使用者：廣西縱覽電力技術有限公司
技術研發日：20240530
技術公布日：2025/4/28
