本技術涉及減速支架主體，尤其涉及一種帶支架的減速電機。

背景技術：

1、減速電機是一種將電能轉換為機械能的設備，通常用于驅動機械設備，它主要由一個電動機和一個減速器組成，電動機提供動力，減速器則用來降低轉速并增加扭矩，這樣設計的目的在于提供適合特定應用的輸出速度和力矩。

2、減速電機在安裝時，一般需要具有支架主體，通過支架主體即可將電機本體安裝到需要的位置。

3、在具體安裝時，一般是將電機本體的電機軸通過聯軸器與外部機械軸進行連接，然后再將電機本體通過支架主體進行固定安裝到外部安裝板上。

4、可是，現有的電機本體用支架主體，其大多不能夠提高對于電機本體的進一步散熱效果作用，散熱片之間容易熱傳導積累熱氣流，大大降低了電機本體用支架主體對于工作過程中的電機本體的進一步散熱作用。

5、另外，現有的電機本體用支架主體，其大多不方便與電機本體之間進行拼接拆裝。

6、上述問題是普遍存在的，急需改進。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在上述缺點，而提出的一種帶支架的減速電機。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、設計一種帶支架的減速電機，包括支架主體，所述支架主體由底支架和頂支架組成，所述支架主體的內側設有電機本體，所述電機本體上設有散熱片和定位槽，所述底支架上開設有安裝孔和調節插槽，所述底支架上設有連接板和定位螺柱，所述定位螺柱上設有柱柄和防松壓頭，所述頂支架上開設有調節穿孔和抽風孔，所述頂支架上設置有抽風殼，所述抽風殼上設有第二濾網和抽風扇。

4、進一步的，所述頂支架的側截面為u形狀結構，所述抽風孔豎向貫通頂支架的頂端，所述抽風孔和抽風殼為一組，一共為對稱設置的兩組并與下方散熱片豎向?qū)R。

5、進一步的，所述抽風殼內部為中空腔并與抽風孔連通，所述抽風扇設置于抽風殼的中空腔內，所述抽風孔內設有第一濾網。

6、進一步的，所述調節插槽為上方開口式且俯視截面為矩形狀結構，所述調節插槽與頂支架滑動套接。

7、進一步的，所述定位槽開設于電機本體的外殼上，所述定位螺柱與底支架螺紋連接，所述定位螺柱穿過調節穿孔并與定位槽卡接。

8、進一步的，所述柱柄設置于定位螺柱的外側端，所述柱柄整體為菱形狀結構，所述柱柄上開設有指扣槽，所述指扣槽為對稱設置四個半弧狀凹槽。

9、進一步的，所述防松壓頭設置于朝向定位槽的一端，所述防松壓頭為高彈nbr丁腈橡膠材質，所述防松壓頭與定位槽的內槽壁擠壓卡接。

10、本實用新型提出的一種帶支架的減速電機，有益效果在于：

11、1.本實用新型通過在支架主體的頂支架上對稱設置抽風孔和抽風殼，并在抽風殼內設置抽風扇結構，在將支架主體安裝到電機本體上后，實現對散熱片之間熱傳導積累的熱氣流進行有效快速向上抽走，提高了電機本體用支架主體對于工作過程中的電機本體的進一步散熱作用。

12、2.本實用新型通過設置的可插接拼裝式的支架主體，并設置具有柱柄的定位螺柱，無需使用螺絲刀等工具，即可實現支架主體方便與電機本體之間進行拼接拆裝，提高了支架主體的方便拼裝安裝性。

13、3.本實用新型通過在支架主體的頂支架上開設調節穿孔，可實現頂支架上抽風殼和散熱片之間的間距調節，進而保證了抽風扇對于散熱片之間的有效抽風散熱間距，提高了支架主體的使用靈活性。

技術特征：

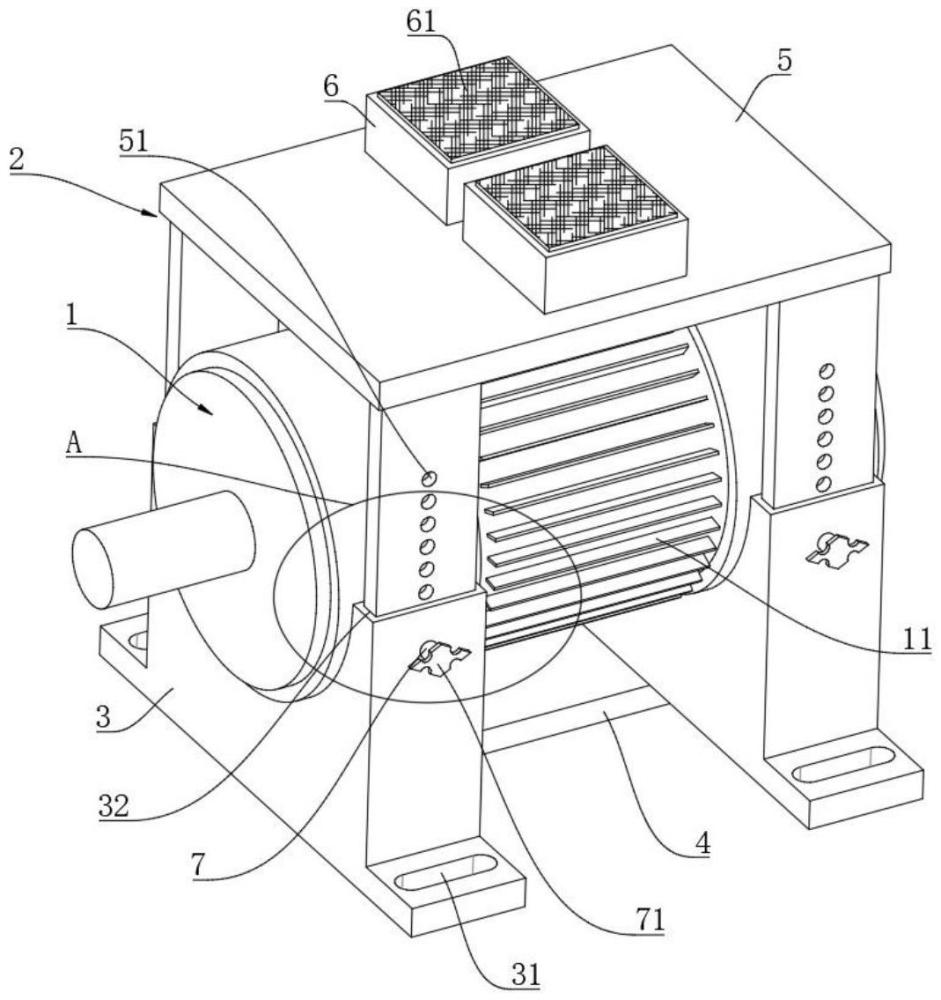

1.一種帶支架的減速電機，包括支架主體(2)，其特征在于：所述支架主體(2)由底支架(3)和頂支架(5)組成，所述支架主體(2)的內側設有電機本體(1)，所述電機本體(1)上設有散熱片(11)和定位槽(12)，所述底支架(3)上開設有安裝孔(31)和調節插槽(32)，所述底支架(3)上設有連接板(4)和定位螺柱(7)，所述定位螺柱(7)上設有柱柄(71)和防松壓頭(72)，所述頂支架(5)上開設有調節穿孔(51)和抽風孔(52)，所述頂支架(5)上設置有抽風殼(6)，所述抽風殼(6)上設有第二濾網(61)和抽風扇(62)。

2.根據權利要求1所述的一種帶支架的減速電機，其特征在于：所述頂支架(5)的側截面為u形狀結構，所述抽風孔(52)豎向貫通頂支架(5)的頂端，所述抽風孔(52)和抽風殼(6)為一組，一共為對稱設置的兩組并與下方散熱片(11)豎向?qū)R。

3.根據權利要求1所述的一種帶支架的減速電機，其特征在于：所述抽風殼(6)內部為中空腔并與抽風孔(52)連通，所述抽風扇(62)設置于抽風殼(6)的中空腔內，所述抽風孔(52)內設有第一濾網(53)。

4.根據權利要求1所述的一種帶支架的減速電機，其特征在于：所述調節插槽(32)為上方開口式且俯視截面為矩形狀結構，所述調節插槽(32)與頂支架(5)滑動套接。

5.根據權利要求1所述的一種帶支架的減速電機，其特征在于：所述定位槽(12)開設于電機本體(1)的外殼上，所述定位螺柱(7)與底支架(3)螺紋連接，所述定位螺柱(7)穿過調節穿孔(51)并與定位槽(12)卡接。

6.根據權利要求1所述的一種帶支架的減速電機，其特征在于：所述柱柄(71)設置于定位螺柱(7)的外側端，所述柱柄(71)整體為菱形狀結構，所述柱柄(71)上開設有指扣槽(711)，所述指扣槽(711)為對稱設置四個半弧狀凹槽。

7.根據權利要求1所述的一種帶支架的減速電機，其特征在于：所述防松壓頭(72)設置于朝向定位槽(12)的一端，所述防松壓頭(72)為高彈nbr丁腈橡膠材質，所述防松壓頭(72)與定位槽(12)的內槽壁擠壓卡接。

技術總結
本技術涉及減速支架主體技術領域，尤其是一種帶支架的減速電機，包括支架主體，支架主體由底支架和頂支架組成，支架主體的內側設有電機本體，電機本體上設有散熱片和定位槽，底支架上開設有安裝孔和調節插槽，底支架上設有連接板和定位螺柱，頂支架上開設有調節穿孔和抽風孔，頂支架上設置有抽風殼，抽風殼上設有第二濾網和抽風扇。實現對散熱片之間熱傳導積累的熱氣流進行有效快速向上抽走，提高了電機本體用支架主體對于工作過程中的電機本體的進一步散熱作用，提高了支架主體的方便拼裝安裝性，提高了支架主體的使用靈活性。

技術研發人員：翟后權,胡紅梅
受保護的技術使用者：上海權志傳動技術有限公司
技術研發日：20240611
技術公布日：2025/4/28
