本文所公開的各種示例性實施例涉及逆變器和其它系統的故障安全狀態下的主動放電控制。

背景技術：

1、在電動車輛中，使用包括直流鏈路的逆變器，所述dc鏈路包括充電電容器。當系統斷電或置于安全狀態時，需要對電容器進行放電。這些系統可能受制于電容器放電的時間要求：例如，2s。

技術實現思路

1、各個示例性實施例的概述在下文呈現。

2、各個實施例涉及一種逆變器電路，包括：第一相位電路，所述第一相位電路包括：第一晶體管；第一門驅動器，其被配置成控制所述第一晶體管；第二晶體管，其與所述第一晶體管串聯連接；以及第二門驅動器，其被配置成控制所述第二晶體管；微控制器單元，所述mcu被配置成產生第一控制信號和第二控制信號以分別控制第一門驅動器和第二門驅動器的操作，其中第一控制信號和第二控制信號被配置成控制連接到第一相位電路的充電電容器的放電；以及功率管理電路，所述功率管理電路被配置成：檢測mcu的操作中的故障；并且產生第三控制信號和第四控制信號以當檢測到mcu的操作中的故障時控制第一門驅動器和第二門驅動器的操作，從而控制充電電容器的放電。

3、描述各個實施例，其中所述功率管理電路被配置成向第一門驅動器和第二門驅動器發送第三控制信號以指示mcu的故障。

4、描述各個實施例，其中第二門驅動器被配置成當所述第三控制信號指示mcu的故障時接通所述第二晶體管。

5、描述各個實施例，其中功率管理電路被配置成向第一門驅動器發送具有指示充電電容器的放電開始的進入模式的第四控制信號。

6、描述各個實施例，其中所述進入模式是在mcu的故障的指示之后的第一延遲時間周期之后發送的。

7、描述各個實施例，其中第一延遲周期是可配置的。

8、描述各個實施例，其中第一門驅動器被配置成在所述第一門驅動器接收到具有進入模式的第四控制信號之后用脈寬調制信號驅動所述第一晶體管。

9、描述各個實施例，其中功率管理電路被配置成在第二延遲時間之后向第一門驅動器發送具有指示充電電容器的放電結束的退出模式的第四控制信號，其中所述退出模式不同于所述進入模式。

10、描述各個實施例，其中進入模式包括第一數目的脈沖，并且退出模式包括第二數目的脈沖。

11、描述各個實施例，其中第二延遲時間是可配置的。

12、描述各個實施例，其中mcu被配置成在由功率管理電路斷言時超馳控制所述第三控制信號和所述第四控制信號。

13、描述各個實施例，另外包括：第二相位電路，所述第二相位電路包括：第三晶體管；第三門驅動器，其被配置成控制所述第三晶體管；第四晶體管，其與所述第三晶體管串聯連接；以及第四門驅動器，其被配置成控制所述第四晶體管；其中第一控制信號和第二控制信號被配置成分別控制第三門驅動器和第四門驅動器的操作，并且其中第三控制信號和第四控制信號被配置成當檢測到mcu的操作中的故障時控制第三門驅動器和第四門驅動器的操作來控制充電電容器的放電。

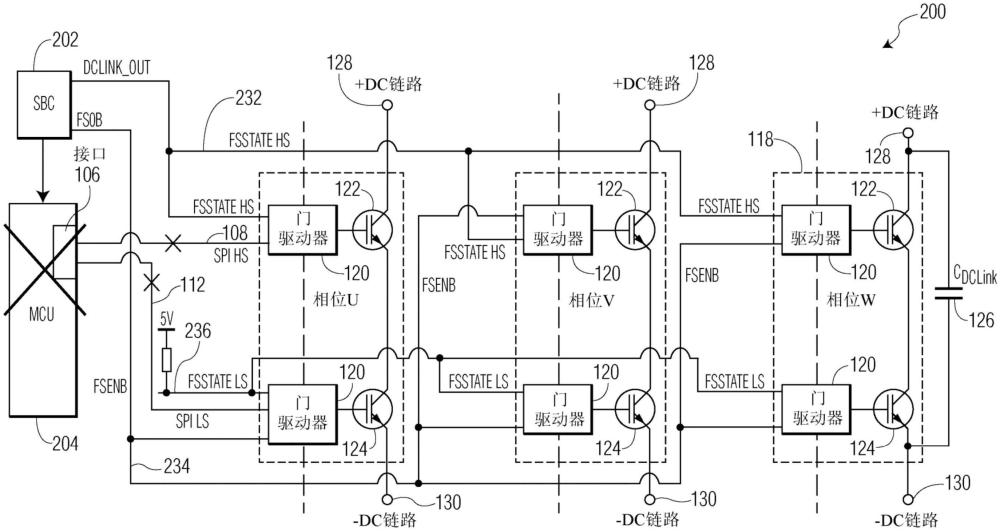

14、另外的各個實施例涉及一種逆變器電路，包括：第一、第二和第三相位電路，其中每個相位電路包括：第一晶體管；第一門驅動器，其被配置成控制所述第一晶體管；第二晶體管，其與所述第一晶體管串聯連接；第二門驅動器，其被配置成控制所述第二晶體管；微控制器單元，其被配置成產生第一控制信號和第二控制信號以分別控制第一門驅動器和第二門驅動器的操作，其中第一控制信號和第二控制信號被配置成控制連接到第一相位電路的充電電容器的放電；以及功率管理電路，所述功率管理電路被配置成：檢測mcu的操作中的故障；并且產生第三控制信號和第四控制信號以當檢測到mcu的操作中的故障時控制第一門驅動器和第二門驅動器的操作，從而控制充電電容器的放電。

15、描述各個實施例，其中功率管理電路被配置成向第一門驅動器和第二門驅動器發送第三控制信號以指示mcu的故障。

16、描述各個實施例，其中第二門驅動器被配置成當所述第三控制信號指示mcu的故障時接通所述第二晶體管。

17、描述各個實施例，其中功率管理電路被配置成向第一門驅動器發送具有指示充電電容器的放電開始的進入模式的第四控制信號。

18、描述各個實施例，其中所述進入模式是在mcu的故障的指示之后的第一延遲時間周期之后發送的。

19、描述各個實施例，其中第一門驅動器被配置成在所述第一門驅動器接收到具有進入模式的第四控制信號之后用脈寬調制信號驅動所述第一晶體管。

20、描述各個實施例，其中功率管理電路被配置成在第二延遲時間之后向第一門驅動器發送具有指示充電電容器的放電結束的退出模式的第四控制信號，其中所述退出模式不同于所述進入模式。

21、描述各個實施例，其中mcu被配置成在由功率管理電路斷言時超馳控制所述第三控制信號和所述第四控制信號。

22、前文已相當廣泛地概述根據本公開的例子的特征和技術優勢，使得可以更好地理解以下具體實施方式。將在下文中描述另外的特征和優勢。所公開的概念和特定例子可以容易地用作修改或設計用于實行本公開的相同目的的其它結構的基礎。此類等效構造不偏離所附權利要求書的范圍。當結合附圖考慮時，本文中所公開的概念的特性(其組織和操作方法兩者)連同相關聯的優勢一起將從以下描述得到更好理解。圖式中的每一個都出于說明和描述的目的提供，且并不作為對權利要求書的界限的界定。

技術特征：

1.一種逆變器電路，其特征在于，包括：

2.根據權利要求1所述的逆變器電路，其特征在于，所述功率管理電路被配置成向所述第一門驅動器和所述第二門驅動器發送所述第三控制信號以指示所述mcu的所述故障。

3.根據權利要求2所述的逆變器電路，其特征在于，所述第二門驅動器被配置成當所述第三控制信號指示所述mcu的所述故障時接通所述第二晶體管。

4.根據權利要求3所述的逆變器電路，其特征在于，所述功率管理電路被配置成向所述第一門驅動器發送具有指示所述充電電容器的所述放電的開始的進入模式的所述第四控制信號。

5.根據權利要求4所述的逆變器電路，其特征在于，所述進入模式是在所述mcu的所述故障的所述指示之后的第一延遲時間周期之后發送的。

6.根據權利要求4至5中任一項所述的逆變器電路，其特征在于，所述第一門驅動器被配置成在所述第一門驅動器接收到具有所述進入模式的所述第四控制信號之后用脈寬調制信號驅動所述第一晶體管。

7.根據權利要求6所述的逆變器電路，其特征在于，所述功率管理電路被配置成在第二延遲時間之后向所述第一門驅動器發送具有指示所述充電電容器的所述放電的結束的退出模式的所述第四控制信號，其中所述退出模式不同于所述進入模式。

8.根據在前的任一項權利要求所述的逆變器電路，其特征在于，所述mcu被配置成在由所述功率管理電路斷言時超馳控制所述第三控制信號和所述第四控制信號。

9.根據在前的任一項權利要求所述的逆變器電路，其特征在于，另外包括：

10.根據權利要求1至9中任一項所述的逆變器電路，其特征在于，另外包括第二相位電路和第三相位電路，其中所述第一相位電路和所述第三電路中的每一個包括與所述第一相位電路相同的組件；

技術總結
一種逆變器電路，包括：第一相位電路，所述第一相位電路包括：第一晶體管；第一門驅動器，其被配置成控制所述第一晶體管；第二晶體管，其與所述第一晶體管串聯連接；以及第二門驅動器，其被配置成控制所述第二晶體管；微控制器單元(MCU)，所述MCU被配置成產生第一控制信號和第二控制信號以分別控制所述第一門驅動器和所述第二門驅動器的操作；以及功率管理電路，所述功率管理電路被配置成：檢測所述MCU的操作中的故障；并且產生第三控制信號和第四控制信號以當檢測到所述MCU的所述操作中的所述故障時控制所述第一門驅動器和所述第二門驅動器的所述操作，從而控制所述充電電容器的所述放電。

技術研發人員：埃里克·圣地亞哥,皮埃爾·菲利普·卡爾姆斯,馬克西姆·克萊雷,奧利維爾·居里,澤維爾·安托萬·泰奧菲勒·布爾洛,安托萬·法比恩·杜波依斯
受保護的技術使用者：恩智浦有限公司
技術研發日：
技術公布日：2025/4/28
