本技術涉及新能源發電，具體為一種光伏發電效率對比實驗裝置。

背景技術：

1、象環境以及陰影遮擋等因素影響著光伏電池的光電轉換效率，繼而導致整個光伏電站的發電效率受到較大的影響。為了優化光伏電站的設備配置及參數，實現光伏組件的最佳利用，并正確評估或測算擬建電站的發電數據，需要大量測試和深度研究光伏組件安裝角度及陰影遮擋對光伏組件發電效率的影響。

2、在傳統設備的使用過程中，通常通過對單個的幕簾進行供電檢測，使得設備在使用過程中時常會出現遺漏，使得幕簾沒有辦法進行對比檢測，從而使得幕簾的發電效率不一，為了解決以上的技術問題，為此我們設計出一種光伏發電效率對比實驗裝置。

技術實現思路

1、本實用新型提供如下技術方案：一種光伏發電效率對比實驗裝置，包括對比器安置座和安置對比機構，所述對比器安置座的頂部固定連接有限位升降座，所述限位升降座的內壁套接有升降臺，且限位升降座與升降臺之間滑動連接，所述升降臺的外壁固定連接有連接轉軸，所述連接轉軸在遠離升降臺的一側固定連接有對比安置板，所述對比安置板的外壁固定連接有擋板，所述對比安置板的內壁固定連接有伸縮卷簾筒，所述對比安置板的內壁固定連接有卷簾輸送軸，所述對比安置板的內壁固定連接有固定支架。

2、作為本實用新型的一種優選技術方案，所述限位升降座的頂部固定連接有升降驅動電機，所述限位升降座的內壁設有升降限位軸，所述升降限位軸的外壁套接有緩沖彈簧，所述升降臺的外壁固定連接有轉動功能電機，且轉動功能電機呈對稱狀分布在升降臺的頂部。

3、作為本實用新型的一種優選技術方案，所述升降臺與升降限位軸之間滑動連接，所述升降臺的外壁固定連接有升降連接升降連接器，所述升降臺在遠離升降連接器的一側固定連接有彈簧安置槽。

4、作為本實用新型的一種優選技術方案，所述卷簾輸送軸與固定支架為一體化結構，且安置對比機構層對稱狀分布在升降臺的兩側外壁。

5、作為本實用新型的一種優選技術方案，所述對比器安置座的底部固定連接有支撐基座，所述支撐基座的數量為四個且呈對稱狀分布在對比器安置座的底部。

6、作為本實用新型的一種優選技術方案，所述限位升降座的外壁固定連接有單片機控制器，且單片機控制器與升降驅動電機、轉動功能電機之間皆為電性連接。

7、與現有技術對比，本實用新型具備以下有益效果：

8、1、該光伏發電效率對比實驗裝置，通過在升降臺的兩側外壁設置對稱的安置對比機構，使得設備具有明顯對照組，且通過在對比安置板內安裝伸縮卷簾筒，使得設備能夠對不同的幕簾進行對比檢測。

9、2、該光伏發電效率對比實驗裝置，通過在對比器安置座的頂部設置緩沖彈簧，使得操作者在對存儲在伸縮卷簾筒內的幕簾進行更換時，升降臺不易直接與對比器安置座接觸造成對比安置板磕碰損壞，且在升降臺底部設備的彈簧安置槽，也能夠有效防止緩沖彈簧發生位置偏移。

技術特征：

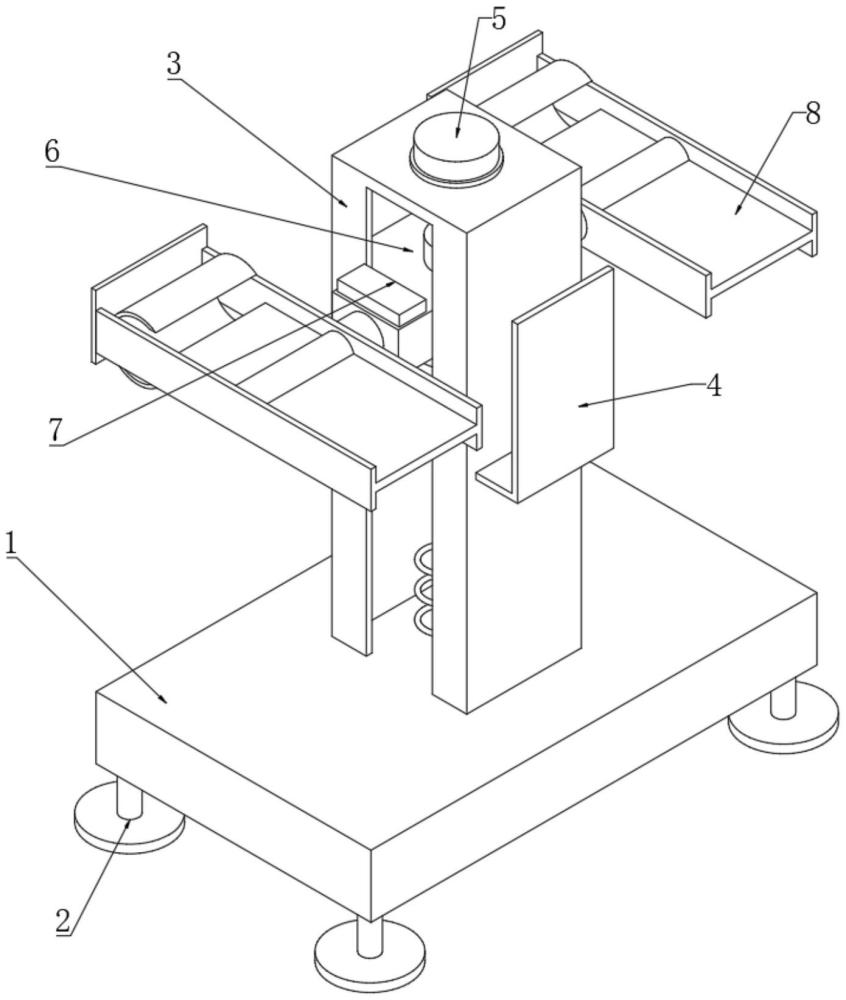

1.一種光伏發電效率對比實驗裝置，包括對比器安置座(1)和安置對比機構(8)，其特征在于：所述對比器安置座(1)的頂部固定連接有限位升降座(3)，所述限位升降座(3)的內壁套接有升降臺(6)，且限位升降座(3)與升降臺(6)之間滑動連接，所述升降臺(6)的外壁固定連接有連接轉軸(82)，所述連接轉軸(82)在遠離升降臺(6)的一側固定連接有對比安置板(81)，所述對比安置板(81)的外壁固定連接有擋板(83)，所述對比安置板(81)的內壁固定連接有伸縮卷簾筒(84)，所述對比安置板(81)的內壁固定連接有卷簾輸送軸(85)，所述對比安置板(81)的內壁固定連接有固定支架(86)。

2.根據權利要求1所述的一種光伏發電效率對比實驗裝置，其特征在于：所述限位升降座(3)的頂部固定連接有升降驅動電機(5)，所述限位升降座(3)的內壁設有升降限位軸(10)，所述升降限位軸(10)的外壁套接有緩沖彈簧(9)，所述升降臺(6)的外壁固定連接有轉動功能電機(7)，且轉動功能電機(7)呈對稱狀分布在升降臺(6)的頂部。

3.根據權利要求2所述的一種光伏發電效率對比實驗裝置，其特征在于：所述升降臺(6)與升降限位軸(10)之間滑動連接，所述升降臺(6)的外壁固定連接有升降連接升降連接器(11)，所述升降臺(6)在遠離升降連接器(11)的一側固定連接有彈簧安置槽(12)。

4.根據權利要求1所述的一種光伏發電效率對比實驗裝置，其特征在于：所述卷簾輸送軸(85)與固定支架(86)為一體化結構，且安置對比機構(8)層對稱狀分布在升降臺(6)的兩側外壁。

5.根據權利要求1所述的一種光伏發電效率對比實驗裝置，其特征在于：所述對比器安置座(1)的底部固定連接有支撐基座(2)，所述支撐基座(2)的數量為四個且呈對稱狀分布在對比器安置座(1)的底部。

6.根據權利要求1所述的一種光伏發電效率對比實驗裝置，其特征在于：所述限位升降座(3)的外壁固定連接有單片機控制器(4)，且單片機控制器(4)與升降驅動電機(5)、轉動功能電機(7)之間皆為電性連接。

技術總結
本技術涉及新能源發電技術領域，且公開了一種光伏發電效率對比實驗裝置，包括對比器安置座和安置對比機構，所述對比器安置座的頂部固定連接有限位升降座，所述限位升降座的內壁套接有升降臺，且限位升降座與升降臺之間滑動連接，所述升降臺的外壁固定連接有連接轉軸，所述連接轉軸在遠離升降臺的一側固定連接有對比安置板，所述對比安置板的外壁固定連接有擋板，所述對比安置板的內壁固定連接有伸縮卷簾筒。該光伏發電效率對比實驗裝置，通過在升降臺的兩側外壁設置對稱的安置對比機構，使得設備具有明顯對照組，且通過在對比安置板內安裝伸縮卷簾筒，使得設備能夠對不同的幕簾進行對比檢測。
