本技術涉及光伏板支撐結構，具體為一種便于拆卸的太陽能光伏板支撐結構。

背景技術：

1、現有技術中太陽能光伏板安裝時，先組裝支撐架，把底部支桿固定在地面，再安裝豎向支桿，最后安裝橫向滑軌，然后沿滑軌裝入光伏板，再使用壓板把光伏板固定在滑軌上，期間需要大量的螺栓固定，如此安裝以及拆卸式非常不便，這樣在臨時使用場地(如臨時工地、營地等)，使用結束后還需要循壞使用時拆卸安裝十分不便，因此針對這一問題需要一種便于拆卸的太陽能光伏板支撐結構進行改機。

技術實現思路

1、本實用新型的目的在于提供一種便于拆卸的太陽能光伏板支撐結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于拆卸的太陽能光伏板支撐結構，包括立柱，所述立柱上端設置有太陽能光伏板，所述太陽能光伏板與立柱之間設置有用于安裝固定的卡合機構，所述卡合機構包括轉軸、卡槽、連接件、卡塊、第一插槽、第二插槽、插銷，所述立柱上端一側通過軸承活動設置有轉軸，所述轉軸一端固定設置有卡槽，所述太陽能光伏板表面一側固定設置有連接件，所述連接件一端固定設置有卡塊，所述卡槽外側表面上端開設有第一插槽，所述卡塊外側表面上端開設有第二插槽，所述卡槽上端設置有插銷，所述立柱與連接件之間設置有用于固定太陽能光伏板傾斜角度的限位機構。

3、優選的，所述限位機構包括伸縮桿、第一擠壓環、第二擠壓環，所述連接件外側表面均勻固定設置有若干伸縮桿，所述伸縮桿的活動端固定設置有第一擠壓環，所述立柱上端在轉軸外側固定設置有第二擠壓環，當立柱和太陽能光伏板連接在一起時，會使得第一擠壓環與第二擠壓環相互緊密貼合，如此利用摩擦力，可以起到固定太陽能光伏板傾斜角度的作用，使得太陽能光伏板的傾斜角度可以獲得最佳的光照效果；并且在第一擠壓環與第二擠壓環相互貼合時，如圖3所示，此時第一插槽、第二插槽位于第一擠壓環的內部，此時想要插入插銷以及拔出插銷，都需要先按壓伸縮桿，使得伸縮桿收縮，第一擠壓環與第二擠壓環遠離，此時才能插拔插銷，如此利用第一擠壓環可以起到限位插銷的作用，以防止插銷脫落，如此裝置拆卸安裝方便的同時，安裝也足夠穩定。

4、優選的，所述伸縮桿外側表面在連接件與第一擠壓環之間套設有彈簧，通過彈簧可以方便自動推動伸縮桿伸長復位，使得第一擠壓環與第二擠壓環相互緊密貼合。

5、優選的，所述插銷上端固定設置有把手，通過把手可以將插銷從第一插槽與第二插槽內部拔出。

6、優選的，所述第一擠壓環與第二擠壓環外側表面開設有凹槽，通過凹槽使得第一擠壓環與第二擠壓環表面粗糙，以增加摩擦力，使得第一擠壓環與第二擠壓環相互擠壓時，利用摩擦力可以起到固定太陽能光伏板角度的作用。

7、優選的，所述立柱下端固定設置有配重底板，通過配重底板可以為裝置整體提供穩定的支撐力，使得本裝置可以臨時擺放在目標位置。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型組裝本裝置時，只需將卡塊對準卡槽插入，在卡塊卡入卡槽內部后，會使得第一插槽與第二插槽對齊，隨后按壓第一擠壓環使得伸縮桿完全收縮，使得第一擠壓環與第二擠壓環遠離，此時第一插槽與第二插槽會裸露在外側，此時將插銷插入到第一插槽與第二插槽內部即可完成裝置的整體固定；如此裝置固定方便快捷。

10、2、本實用新型在組裝完成后，松開第一擠壓環此時第一伸縮桿和第一擠壓環在彈簧的作用下自動復位，如此即可使得第一擠壓環與第二擠壓環相互貼合；此時利用第一擠壓環與第二擠壓環產生的摩擦力，可以起到固定太陽能光伏板角度的作用，使得太陽能光伏板的角度可以獲得最佳的光照角度；并且此時利用第一擠壓環可以起到限位插銷的作用，以防止插銷脫落，如此裝置拆卸安裝方便的同時，安裝也足夠穩定。

技術特征：

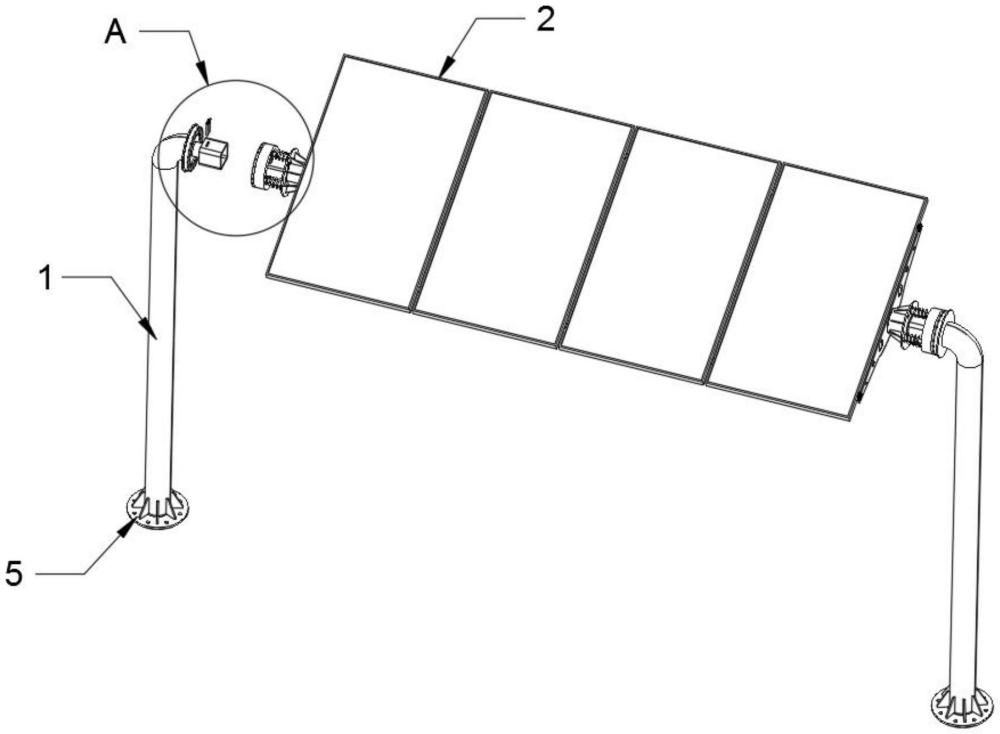

1.一種便于拆卸的太陽能光伏板支撐結構，包括立柱(1)，其特征在于：所述立柱(1)上端設置有太陽能光伏板(2)，所述太陽能光伏板(2)與立柱(1)之間設置有用于安裝固定的卡合機構，所述卡合機構包括轉軸(3)、卡槽(4)、連接件(6)、卡塊(7)、第一插槽(8)、第二插槽(9)、插銷(10)，所述立柱(1)上端一側通過軸承活動設置有轉軸(3)，所述轉軸(3)一端固定設置有卡槽(4)，所述太陽能光伏板(2)表面一側固定設置有連接件(6)，所述連接件(6)一端固定設置有卡塊(7)，所述卡槽(4)外側表面上端開設有第一插槽(8)，所述卡塊(7)外側表面上端開設有第二插槽(9)，所述卡槽(4)上端設置有插銷(10)，所述立柱(1)與連接件(6)之間設置有用于固定太陽能光伏板(2)傾斜角度的限位機構。

2.根據權利要求1所述的一種便于拆卸的太陽能光伏板支撐結構，其特征在于：所述限位機構包括伸縮桿(11)、第一擠壓環(12)、第二擠壓環(13)，所述連接件(6)外側表面均勻固定設置有若干伸縮桿(11)，所述伸縮桿(11)的活動端固定設置有第一擠壓環(12)，所述立柱(1)上端在轉軸(3)外側固定設置有第二擠壓環(13)。

3.根據權利要求2所述的一種便于拆卸的太陽能光伏板支撐結構，其特征在于：所述伸縮桿(11)外側表面在連接件(6)與第一擠壓環(12)之間套設有彈簧(14)。

4.根據權利要求1所述的一種便于拆卸的太陽能光伏板支撐結構，其特征在于：所述插銷(10)上端固定設置有把手。

5.根據權利要求2所述的一種便于拆卸的太陽能光伏板支撐結構，其特征在于：所述第一擠壓環(12)與第二擠壓環(13)外側表面開設有凹槽。

6.根據權利要求1所述的一種便于拆卸的太陽能光伏板支撐結構，其特征在于：所述立柱(1)下端固定設置有配重底板(5)。

技術總結
本技術公開了一種便于拆卸的太陽能光伏板支撐結構，包括立柱，所述立柱上端設置有太陽能光伏板，所述太陽能光伏板與立柱之間設置有用于安裝固定的卡合機構，所述卡合機構包括轉軸、卡槽、連接件、卡塊、第一插槽、第二插槽、插銷，所述立柱上端一側通過軸承活動設置有轉軸，所述轉軸一端固定設置有卡槽，所述太陽能光伏板表面一側固定設置有連接件，所述連接件一端固定設置有卡塊，所述卡槽外側表面上端開設有第一插槽。本技術光伏板和支架之間安裝方便快捷，利用插銷鎖死后即可快速完成連接固定，并且還具有角度鎖定功能，而角度鎖定的同時也可以防止插銷脫落，如此裝置拆卸安裝方便的同時，安裝也足夠穩定。

技術研發人員：金國祥
受保護的技術使用者：江蘇旭祥光伏科技發展有限公司
技術研發日：20240618
技術公布日：2025/4/28
