本發明涉及電力系統數據監測，尤其涉及一種支持不同規約主站模型自動校核方法。

背景技術：

1、相關技術中，自動化信息處理系統包括主站、遠動裝置兩部分。主站和運動裝置之間能夠通過通信網絡進行信息交互。在自動化信息處理系統中，位于廠站端的遠動裝置與保護裝置、測控裝置等智能電子設備通信，采集這些裝置的正常運行狀態信息、異常告警信息、故障信息及故障相關數據，并在初步處理之后上送到位于調度端的主站。

2、目前隨著電力系統的不斷發展，電網規模越來越大，為了保證系統的可靠性，變電站投運前必須進行模型的對點校核工作，但是隨著站端規模的越來越大，站端模型對點工作量也隨之增長，導致需要投入大量的人力來處理此事，這也會導致人為出錯的概率增加，會導致模型配置點漏對和錯對的情況，為后期的電網運行埋下隱患。

技術實現思路

1、鑒于上述現有存在的問題，提出了本發明。

2、因此，本發明提供了一種支持不同規約主站模型自動校核方法，以解決站端模型對點工作量變大，導致人為出錯的概率增加，會導致模型配置點漏對和錯對的情況問題。

3、為解決上述技術問題，本發明提供如下技術方案，一種支持不同規約主站模型自動校核方法，包括：

4、靜態對點校核：電力系統通用服務協議gsp規約運維主站通過命令文件的方式向iec104遠動主站發送對點開啟通知，gsp規約運維主站通過規約的方式向iec61850監控主站發送對點開啟通知，gsp規約運維主站向測控裝置下發質量碼為“取代”的數值，測控裝置同時上送質量碼為“取代”的數值給iec104規約遠動主站、iec618050監控主站和gsp規約運維主站，iec104規約遠動主站、iec618050監控主站、gsp規約運維主站分別記錄各自收到的質量碼為“取代”的數值到文件，gsp規約運維主站通過文件和規約的方式向iec104遠動主站和iec618050監控主站發送對點結束通知，gsp規約運維主站分別召喚iec104規約遠動主站、iec618050監控主站的記錄文件，并對記錄文件進行解析并對模型的點信息進行比較，給出核對結果；

5、動態對點校核：電力系統通用服務協議gsp規約運維主站通過命令文件的方式向iec104遠動主站發送對點開啟通知，gsp規約運維主站通過規約的方式向iec61850監控主站發送對點開啟通知，變電站現場做試驗并把實現數據同時上送給iec104規約遠動主站、iec618050監控主站、gsp規約運維主站，iec104規約遠動主站、iec618050監控后臺主站、gsp規約運維主站分別記錄現場試驗過程中上送遙信遙測的試驗數據到文件，gsp規約運維主站通過文件和規約的方式向iec104遠動主站和iec618050監控主站發送對點結束通知，gsp規約運維主站分別召喚iec104規約遠動主站、iec618050監控主站的記錄文件，并對記錄文件進行解析并對模型的點信息進行比較，給出核對結果。

6、作為本發明所述的支持不同規約主站模型自動校核方法的一種優選方案，其中：所述gsp規約運維主站包括，通過命令文件的方式向iec104遠動主站發送對點開啟通知，gsp規約運維主站與iec104遠動主站通過防火墻進行連接，并通過ftp文件服務方式進行文件的傳輸通信，下發開啟通知文件的內容包括scd中的變電站名、巡視時間，模型校核的類型、是否啟動、是否收到命令、iec104遠動主站發送給運維主站的文件大小、文件名稱信息。

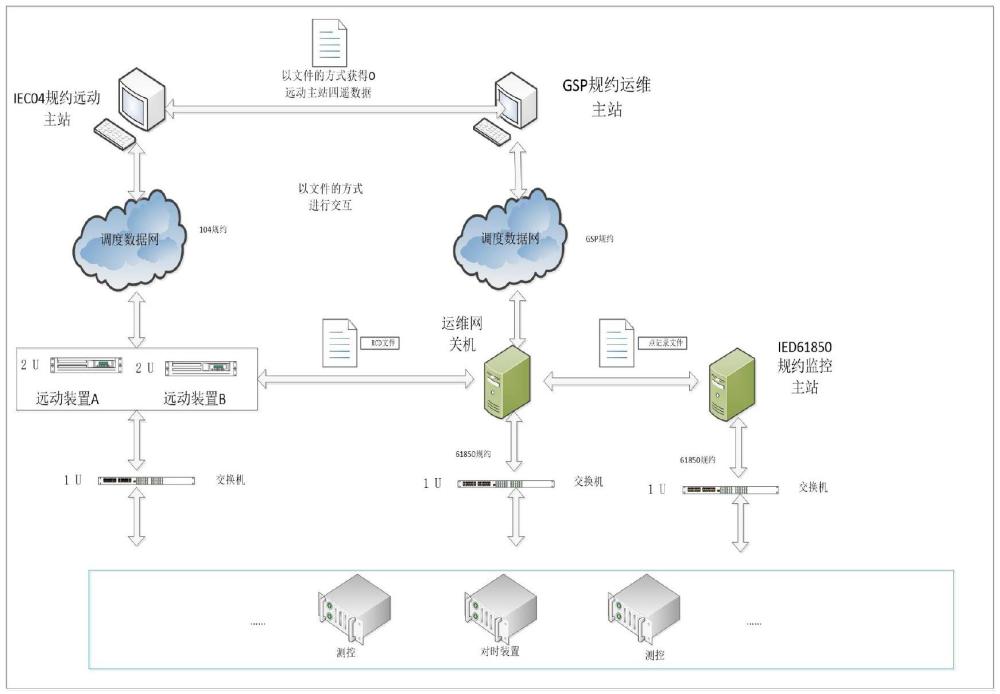

7、作為本發明所述的支持不同規約主站模型自動校核方法的一種優選方案，其中：所述gsp規約運維主站包括，gsp規約運維主站與iec61850監控主站通過運維網關機作為中間介質實現互聯互通，gsp規約運維主站與運維網關機通過gsp規約的方式進行通信，運維網關機與iec61850監控主站通過iec61850規約的方式進行通信，gsp規約運維主站下發開啟命令通知給運維網關機，運維網關機并把接收的命令轉發給監控主站，命令的內容包括是否啟動、時間、質量碼信息。

8、作為本發明所述的支持不同規約主站模型自動校核方法的一種優選方案，其中：所述質量碼為“取代”的數值包括，gsp規約運維主站與測控裝置通過運維網關機作為中間介質實現互聯互通，運維網關機與測控通過iec61850規約的方式進行通信，gsp規約運維主站端獲取到遠動裝置的轉出點表文件，解析文件并獲得模型信息，gsp規約運維主站根據獲得的模型點信息依次下發質量碼為“取代”的遙信和遙測，并通過規約的方式下發對點命令，命令信息包括點名稱、索引、質量碼、時間信息。

9、作為本發明所述的支持不同規約主站模型自動校核方法的一種優選方案，其中：所述質量碼為“取代”的數值包括，測控通過61850規約發送質量碼為“取代的”數值給運維網關機，運維網關機把數值等信息通過gsp規約發送給gsp規約運維主站，測控通過61850規約發送質量碼為“取代的”數值給運維遠動子站，遠動子站通過iec104規約轉發把數值信息通過iec104規約發送給iec104規約遠動主站，測控通過61850規約發送質量碼為“取代的”數值給iec61850規約監控主站。

10、作為本發明所述的支持不同規約主站模型自動校核方法的一種優選方案，其中：所述gsp規約運維主站還包括，gsp規約運維主站形成結束命令文件，并通過ftp服務的方式把結束命令通知文件傳輸給iec104遠動主站，iec104遠動主站并返回一個收到結束通知命令文件給gsp規約運維主站，gsp規約主站通過規約的方式向iec618050監控主站發送結束通知命令，iec618050監控主站并返回收到通知命令。

11、作為本發明所述的支持不同規約主站模型自動校核方法的一種優選方案，其中：所述gsp規約運維主站還包括，當iec104規約遠動主站收到結束命令通知文件之后，自動把收到帶有質量碼為“取代”的點信息保存到記錄文件，并自動通過ftp服務推送到文件服務器，gsp規約運維主站實時監視文件服務器的文件，當發現有文件時，自動獲取，并傳輸?shù)絞sp規約運維主站服務器中，文件的內容包括點的描述、點號、值、時間信息；

12、iec618050監控主站接收到結束命令通知時，自動把收到帶有質量碼為“取代”的點信息保存到記錄文件，gsp規約運維主站通過規約的方式下發召喚文件的命令，iec618050監控主站收到召喚文件的命令之后，把文件通過運維網關機上送給gsp規約運維主站，文件的內容包括點的描述、索引、點號、值、時間信息。

13、作為本發明所述的支持不同規約主站模型自動校核方法的一種優選方案，其中：所述對記錄文件進行解析并對模型的點信息進行比較，給出核對結果包括，gsp規約運維主站收到iec618050監控主站和iec104規約遠動的記錄文件之后，自動對兩個文件進行解析操作，并把gsp規約運維主站主站收到的記錄文件進行解析，展示結果，gsp規約運維主站通過點的索引在iec618050監控主站記錄文件中找到相同的點信息，并對值進行比較，iec618050監控主站通過文件記錄中的點號在iec104規約遠動的記錄文件中找到相同的點信息，并對值進行比較；

14、現場根據實際情況做電力試驗，試驗的數據會通過61850規約上送給iec618050監控主站，通過61850規約上送給運動子站，遠動子站通過iec104規約上送給iec104規約遠動主站，通過61850規約上送給運維網關機，運維網關機通過gsp規約上送給gsp規約運維主站。

15、一種計算機設備，包括存儲器和處理器，所述存儲器存儲有計算機程序，其特征在于，所述處理器執行所述計算機程序時實現支持不同規約主站模型自動校核方法的步驟。

16、一種計算機可讀存儲介質，其上存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時實現支持不同規約主站模型自動校核方法的步驟。

17、本發明的有益效果：本發明方法基于gsp規約運維主站、iec104遠動主站、iec618050監控主站，分別在靜態和動態兩種模式下進行自動對點校核，靜態對點主要替代在新建站和擴建站時，由人工逐一對點表中所有點進行變位或者置數，并與主站端進行逐一確認的過程，杜絕了人工出現的漏點、重復對點等錯誤，并大大的減少了現場運維人員的對點工作量，并增加了與gsp規約運維主站、iec618050監控主站、iec104遠動主站三者收到的數據進行比較驗證的功能，互相進行驗證，可以快速定位出哪個主站有問題，這是目前站端對點功能所不具備的。動態對點主要解決了在站端進行實驗時，利用三個主站收到的數據可以相互驗證數據的準確性，可以快速定位出哪個主站有問題，解決了原有只能查看單一主站的數據，無法判斷數據是否正確的問題。

18、本發明公開了一種支持不同規約主站模型自動校核方法包括，gsp規約運維主站通過命令文件的方式向iec104遠動主站發送對點開啟通知；gsp規約運維主站向測控裝置下發質量碼為“取代”的數值；測控裝置同時上送質量碼為“取代”的數值給iec104規約遠動主站、iec618050監控主站和gsp規約運維主站；對gsp規約運維主站通過文件和規約的方式向iec104遠動主站和iec618050監控主站發送對點結束通知；gsp規約運維主站分別召喚iec104規約遠動主站、iec618050監控主站的記錄文件；對記錄文件進行解析并對模型的點信息進行比較，給出核對結果。本方法能夠?qū)崿F(xiàn)兼容不同規約的主站實現模型的自動校核，減輕現場信息聯調工作量。
