本技術涉及戶外電池領域，特別是涉及一種折疊式太陽能儲能電池。

背景技術：

1、在戶外活動時，太陽能儲能電池能夠利用陽光進行充電，從而便攜地在戶外進行充電，但是由于太陽能儲能電池充電效率并不高，太陽能板在使用時，需要展開并盡量增大其與陽光的接觸面積從而提高充電效率。現有折疊式太陽能儲能電池，通常通過在太陽能板與電池本體之間設置復雜轉動結構，從而使得太陽能板在展開后并保持展開狀態，但是這種結構在多次使用后其支撐力下降，且由于結構復雜易損壞，影響太陽能板展開使用，從而減低了太陽能儲能電池的充電效率。

技術實現思路

1、基于此，本實用新型的目的在于，提供一種折疊式太陽能儲能電池，其具有結構簡單，穩定性好，充電效率高的優點。

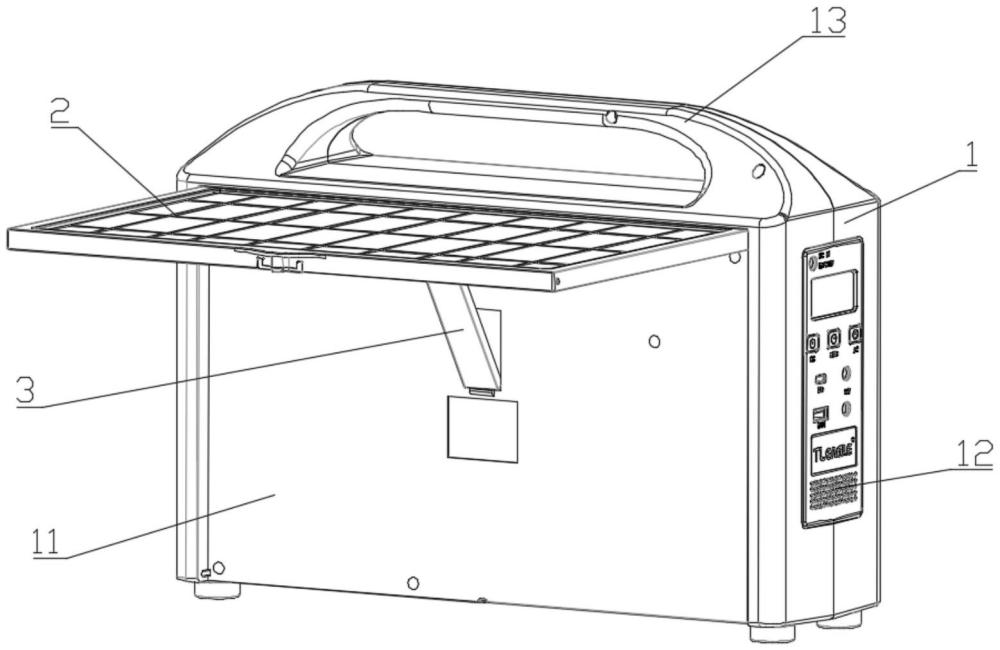

2、一種折疊式太陽能儲能電池，包括本體、太陽能板、支撐定位機構、電池以及控制器；所述太陽能板的一端與所述本體轉動連接；所述支撐定位機構設置于所述太陽能板與所述本體之間，其一端與所述太陽能板連接；展開狀態下，所述太陽能板與所述本體呈一定角度設置，所述支撐定位機構用于支撐固定太陽能板。

3、本實用新型所述的折疊式太陽能儲能電池，通過在太陽能板與充電連接面之間設置支撐定位機構，該支撐定位機構將太陽能板活動端受力直接轉移至本體且固定太陽能儲能電池展開狀態，結構簡單，穩定性好，從而提高充電效率。

4、進一步地，所述本體兩側面設有用于容設所述太陽能板的第一收納槽，所述太陽能板的上側邊與所述第一收納槽的上端內壁面轉動連接。第一收納槽的設置使得太陽能板可收納于本體內，太陽能儲能電池整體外形更為美觀順暢。

5、進一步地，所述第一收納槽槽底設有第一過線口，所述第一過線口連通所述本體內外。

6、進一步地，所述太陽能板的背光面上設有過線凸臺，所述過線凸臺內部中空，其上設有第二過線口，當所述太陽能板收納于所述第一收納槽內時，所述第二過線口正對所述第一過線口。第一過線口和第二過線口可以減少過線對太陽能板折疊的影響。

7、進一步地，所述太陽能板的背光面沿其周邊設有一圈凸邊，用于分散受力，防止所述太陽能板收納時沖力過大震傷所述太陽能板。

8、進一步地，所述過線凸臺上設有第二收納槽；所述支撐定位機構包括支撐板，所述支撐板的一端與所述第二收納槽靠近所述第一過線口的側壁面轉動連接。

9、進一步地，所述第一收納槽的槽底設有卡設槽，所述卡設槽的槽底呈坡面設置，所述卡設槽靠近所述第一過線口一端槽深小于所述卡設槽遠離所述第一過線口一端槽深；展開狀態下，所述支撐板活動端卡設于所述卡設槽內。

10、進一步地，所述支撐定位機構還包括彈簧，所述彈簧設置于所述支撐板與所述第二收納槽的轉動連接處，用于支撐板自動復位收納至第二收納槽；所述卡設槽的下側邊設有延長凸臺，所述延長凸臺遠離所述卡設槽槽底的一端凸出于所述卡設槽下端內側壁面設置，用于卡設所述支撐板并防止其掉落。

11、進一步地，所述太陽能板的活動端設有扣片，所述第一收納槽的槽底與所述本體的下端面連接，當所述太陽能板收納于所述第一收納槽內，所述扣片凸出于所述本體下端面。方便手動抓取扣片并展開太陽能板。

12、進一步地，所述扣片靠近所述第一收納槽的一面設有定位柱，所述第一收納槽的槽底下側邊上設有半圓形凹槽；當所述太陽能板收納于所述第一收納槽內，所述定位柱卡設于所述半圓形凹槽內。使得太陽能板可保持收納狀態，不輕易脫出于第一收納槽。

13、為了更好地理解和實施，下面結合附圖詳細說明本實用新型。

技術特征：

1.一種折疊式太陽能儲能電池，其特征在于：包括本體、太陽能板、支撐定位機構、電池以及控制器；所述太陽能板的一端與所述本體轉動連接；所述支撐定位機構設置于所述太陽能板與所述本體之間，其一端與所述太陽能板連接；展開狀態下，所述太陽能板與所述本體呈一定角度設置，所述支撐定位機構用于支撐固定太陽能板。

2.根據權利要求1所述的折疊式太陽能儲能電池，其特征在于：所述本體兩側面設有用于容設所述太陽能板的第一收納槽，所述太陽能板的上側邊與所述第一收納槽的上端內壁面轉動連接。

3.根據權利要求2所述的折疊式太陽能儲能電池，其特征在于：所述第一收納槽槽底設有第一過線口，所述第一過線口連通所述本體內外。

4.根據權利要求3所述的折疊式太陽能儲能電池，其特征在于：所述太陽能板的背光面上設有過線凸臺，所述過線凸臺內部中空，其上設有第二過線口，當所述太陽能板收納于所述第一收納槽內時，所述第二過線口正對所述第一過線口。

5.根據權利要求4所述的折疊式太陽能儲能電池，其特征在于：所述太陽能板的背光面沿其周邊設有一圈凸邊，用于分散受力，防止所述太陽能板收納時沖力過大震傷所述太陽能板。

6.根據權利要求4-5任一所述的折疊式太陽能儲能電池，其特征在于：所述過線凸臺上設有第二收納槽；所述支撐定位機構包括支撐板，所述支撐板的一端與所述第二收納槽靠近所述第一過線口的側壁面轉動連接。

7.根據權利要求6所述的折疊式太陽能儲能電池，其特征在于：所述第一收納槽的槽底設有卡設槽，所述卡設槽的槽底呈坡面設置，所述卡設槽靠近所述第一過線口一端槽深小于所述卡設槽遠離所述第一過線口一端槽深；展開狀態下，所述支撐板活動端卡設于所述卡設槽內。

8.根據權利要求7所述的折疊式太陽能儲能電池，其特征在于：所述支撐定位機構還包括彈簧，所述彈簧設置于所述支撐板與所述第二收納槽的轉動連接處，用于所述支撐板自動復位收納至所述第二收納槽；所述卡設槽的下側邊設有延長凸臺，所述延長凸臺遠離所述卡設槽槽底的一端凸出于所述卡設槽下端內側壁面設置，用于卡設所述支撐板并防止其掉落。

9.根據權利要求7-8任一所述的折疊式太陽能儲能電池，其特征在于：所述太陽能板的活動端設有扣片，所述第一收納槽的槽底與所述本體的下端面連接，當所述太陽能板收納于所述第一收納槽內，所述扣片凸出于所述本體下端面。

10.根據權利要求9所述的折疊式太陽能儲能電池，其特征在于：所述扣片靠近所述第一收納槽的一面設有定位柱，所述第一收納槽的槽底下側邊上設有半圓形凹槽；當所述太陽能板收納于所述第一收納槽內，所述定位柱卡設于所述半圓形凹槽內。

技術總結
本技術涉及一種折疊式太陽能儲能電池，包括本體、太陽能板、支撐定位機構、電池以及控制器；所述太陽能板的一端與所述本體轉動連接；所述支撐定位機構設置于所述太陽能板與所述本體之間，其一端與所述太陽能板連接；展開狀態下，所述太陽能板與所述本體呈一定角度設置，所述支撐定位機構用于支撐固定太陽能板。本技術所述的折疊式太陽能儲能電池具有結構簡單，穩定性好，充電效率高的優點。

技術研發人員：韋覃鐵
受保護的技術使用者：東莞市雄鷹新能源有限公司
技術研發日：20240619
技術公布日：2025/4/28
