本技術涉及移開式開關柜，具體的是一種移開式封閉開關柜。

背景技術：

1、移開式開關柜是一種集控制、保護、測量、檢修為一體的配電設備，也叫做“開閉所”，它在電力系統中用于控制電流、保護電器設備、測量電力參數和實現對電力系統的遠程控制等功能，以保證電力系統的穩定運行。

2、有技術中公開了專利申請?zhí)枴癱n202222159743.6”，一種鎧裝移開式交流金屬封閉開關柜，包括外箱，外箱的一側轉動安裝有箱蓋，通過外箱、內箱以及風機等的配合，實現了利用持續定向運動的氣流快速帶走內箱和外箱內的熱量的效果，有效加快了內箱外側的的氣流流通速度，從而加強了開關柜的散熱性能。

3、該封閉開關柜僅能夠?qū)崿F(xiàn)加強開關柜的散熱性能，而實際使用過程中由于非金屬計量箱的內部安裝有各種電氣元件，此時如果非金屬計量箱出現故障而無法正常使用時，就需要工作人員長時間貼合非金屬計量箱的內部而逐步排查線路，使得非金屬計量箱檢修維護時不夠便捷，費時費力，從而影響到檢修的效率，不便于使用。

技術實現思路

1、本實用新型的目的在于提供一種移開式封閉開關柜，以解決上述背景技術中提出的問題。

2、本實用新型的目的可以通過以下技術方案實現：

3、一種移開式封閉開關柜，包括移開式封閉開關柜主體，移開式封閉開關柜主體的內部固定連接有兩個連接圓桿，兩個連接圓桿的外表面滑動連接有金屬滑板，金屬滑板的下側安裝有兩個滾輪架，金屬滑板與移開式封閉開關柜主體之間連接有兩個連接彈簧，金屬滑板的前側固定設有電氣元件；

4、移開式封閉開關柜主體內部的底端固定安裝有底板，移開式封閉開關柜主體的內部轉動連接有螺紋轉桿，螺紋轉桿的外表面螺紋連接有螺紋豎板，螺紋豎板的前側固定連接有頂板，移開式封閉開關柜主體的內部連接有兩個限位桿。

5、優選的，移開式封閉開關柜主體的兩端均卡接有第一密封卡板，兩個第一密封卡板的內側面均安裝有兩個支板，四個支板的上側均滑動卡接有定位桿。

6、優選的，定位桿的下側貫穿支板并延伸至移開式封閉開關柜主體的內部，兩個第一密封卡板的內側面均連接有橡膠條，橡膠條用于密封移開式封閉開關柜主體。

7、優選的，移開式封閉開關柜主體的內部轉動安裝有密封柜門，移開式封閉開關柜主體內部的底端卡接有嵌入橫板，嵌入橫板的上側固定連接有第二密封卡板，第二密封卡板的后側安裝有兩個側板。

8、優選的，移開式封閉開關柜主體內部的頂端安裝有兩個導向盒，金屬滑板的上側固定安裝有兩個安裝塊，安裝塊位于導向盒的內部。

9、優選的，螺紋轉桿的后側貫穿底板并延伸至底板的后側，螺紋轉桿的后側通過電機安裝板固定連接有伺服電機，頂板位于金屬滑板的后方。

10、本實用新型的有益效果：

11、1、本實用新型通過隨著頂板的向前移動擠壓金屬滑板，這樣兩個滾輪架就可以帶動具有彈力的金屬滑板沿著兩個連接圓桿移動，使得金屬滑板處的電氣元件可以從移開式封閉開關柜的內部移動出來，有利于便捷的排查內部的線路，無需長時間貼合內部而進行檢修，降低排查檢修的難度，從而提升對移開式封閉開關柜的檢修效率；

12、2、本實用新型通過將第二密封卡板和兩個第一密封卡板卡接到移開式封閉開關柜上，這樣利用卡接的方式可以便于快速組裝整個非金屬計量箱，操作起來簡單便捷，同時橡膠條可以加強密封卡板安裝時的密封性。

技術特征：

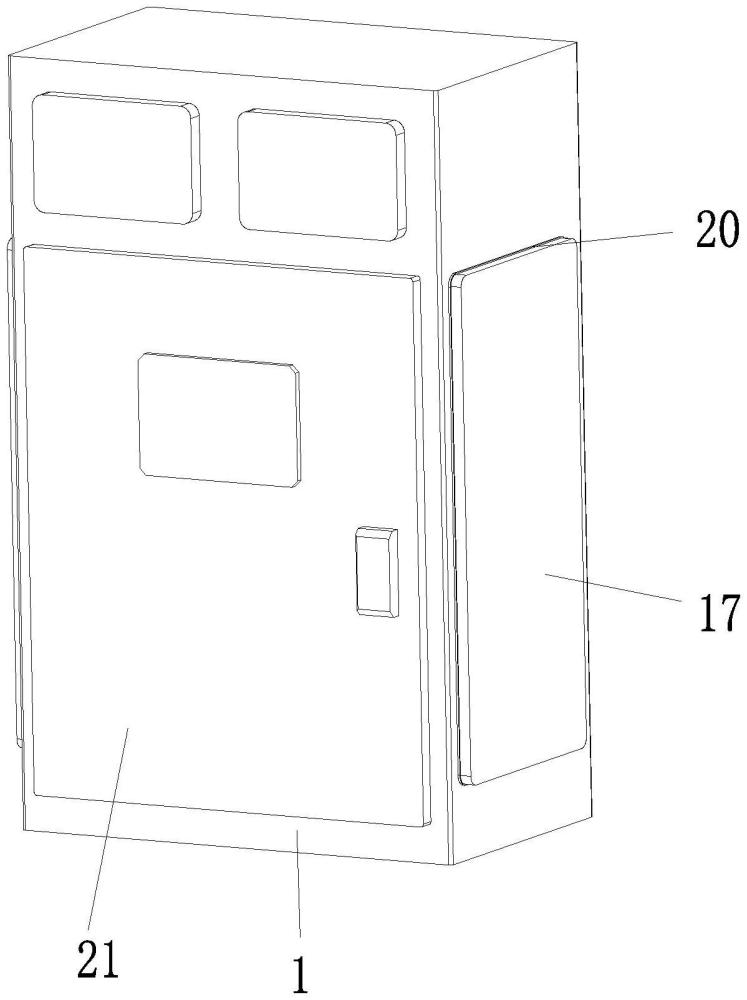

1.一種移開式封閉開關柜，包括移開式封閉開關柜主體(1)，其特征在于：所述移開式封閉開關柜主體(1)的內部固定連接有兩個連接圓桿(3)，兩個所述連接圓桿(3)的外表面滑動連接有金屬滑板(4)，所述金屬滑板(4)的下側安裝有兩個滾輪架(2)，所述金屬滑板(4)與移開式封閉開關柜主體(1)之間連接有兩個連接彈簧(6)，所述金屬滑板(4)的前側固定設有電氣元件(5)；

2.根據權利要求1所述的一種移開式封閉開關柜，其特征在于，所述移開式封閉開關柜主體(1)的兩端均卡接有第一密封卡板(17)，兩個所述第一密封卡板(17)的內側面均安裝有兩個支板(18)，四個所述支板(18)的上側均滑動卡接有定位桿(19)。

3.根據權利要求2所述的一種移開式封閉開關柜，其特征在于，所述定位桿(19)的下側貫穿支板(18)并延伸至移開式封閉開關柜主體(1)的內部，兩個所述第一密封卡板(17)的內側面均連接有橡膠條(20)，橡膠條(20)用于密封移開式封閉開關柜主體(1)。

4.根據權利要求1所述的一種移開式封閉開關柜，其特征在于，所述移開式封閉開關柜主體(1)的內部轉動安裝有密封柜門(21)，所述移開式封閉開關柜主體(1)內部的底端卡接有嵌入橫板(22)，所述嵌入橫板(22)的上側固定連接有第二密封卡板(23)，所述第二密封卡板(23)的后側安裝有兩個側板(24)。

5.根據權利要求1所述的一種移開式封閉開關柜，其特征在于，所述移開式封閉開關柜主體(1)內部的頂端安裝有兩個導向盒(25)，所述金屬滑板(4)的上側固定安裝有兩個安裝塊(26)，安裝塊(26)位于導向盒(25)的內部。

6.根據權利要求1所述的一種移開式封閉開關柜，其特征在于，所述螺紋轉桿(7)的后側貫穿底板(8)并延伸至底板(8)的后側，所述螺紋轉桿(7)的后側通過電機安裝板固定連接有伺服電機(9)，頂板(12)位于金屬滑板(4)的后方。

技術總結
本技術涉及移開式開關柜技術領域，具體的是一種移開式封閉開關柜，包括移開式封閉開關柜主體，移開式封閉開關柜主體的內部固定連接有兩個連接圓桿，兩個連接圓桿的外表面滑動連接有金屬滑板，金屬滑板的下側安裝有兩個滾輪架，本技術通過利用兩個滾輪架就可以帶動具有彈力的金屬滑板沿著兩個連接圓桿移動，使得金屬滑板處的電氣元件可以從移開式封閉開關柜的內部移動出來，有利于便捷的排查內部的線路，降低排查檢修的難度，從而提升對移開式封閉開關柜的檢修效率，通過將第二密封卡板和兩個第一密封卡板卡接到移開式封閉開關柜上，這樣利用卡接的方式可以便于快速組裝整個非金屬計量箱，操作起來簡單便捷。

技術研發人員：陳應剛,曾銘權
受保護的技術使用者：可若瑞娜電氣有限公司
技術研發日：20240618
技術公布日：2025/4/28
